| Министерство общего и профессионального образования | ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕ | Открытые горные работы наименование кафедры |
| Допускаю к защите зав. кафедрой | _______ подпись | В. П. Федорко И.О.Фамилия | “____”____________2003 г. |
| Проект вскрытия и разработки россыпного месторождения | | «Вача» | | наименование темы |
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К ДИПЛОМНОЙ РАБОТЕ
____________________________ПЗ
обозначение документа
| Разработал студент группы: ГО – 98 – 2 | ______ подпись | М. С. Лучко И.О.Фамилия | | Руководитель | ______ подпись | Е. В.Кудряшов И.О.Фамилия | | Консультанты | ______ подпись | В. П. Гладких И.О.Фамилия | | ______ подпись | Н. С. Груничев И.О.Фамилия | | ______ подпись | Т. Н. Бычай И.О.Фамилия | | Нормоконтролер | ______ подпись | Е. В.Кудряшов И.О.Фамилия |
Иркутск 2003
ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Горный факультет, кафедра открытых горных работ
УТВЕРЖДАЮ
Декан Б. Л. Тальгамер
ЗАДАНИЕ
на дипломный проект студенту М. С. Лучко группы ГО-98-2
1 Тема проекта___________________________________________________
Утвержден приказом по университету от _______________№________
2 Срок представления студентом законченного проекта в ГАК___________
_____________________________________________________________________________
_____________________________________________________________________________
______
3 Исходные данные_______________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_________________
4 Содержание расчетно-пояснительной записки (перечень подлежащих разработке
вопросов)__________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_________________
5 Перечень графического материала (с указанием обязательных чертежей)_
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_______
6 Дополнительные задания и указания______________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
____________
7 консультанты по проекту с указанием вопросов, подлежащих решению___
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
__________________
Календарный план
Дата выдачи задания_______________________________________________
Руководитель проекта___________________________________
Заведующий кафедрой___________________________________
Задание принял к исполнению студент_____________________
План выполнения_______________________________________
Руководитель проекта____________________ «_____»__________2003 г.
Содержание
| стр. | | Введение | | | 1 Общая часть | | | 1.1 Общие сведения о районе месторождения | | | 1.2 Климат района | | | 1.3 Гидрогеология района месторождения | | | 2 Геологическая часть | | | 2.1 Геологическая характеристика района месторождения | | | 2.2 Физико-механические свойства горных пород | | | 2.3 Мерзлотная обстановка россыпи | | | 2.4 Полезные ископаемые | | | 2.5 Подсчет запасов | | | 3 Горная часть | | | 3.1 Исходные данные для проектирования | | | 3.1.1 Современное состояние гонных работ | | | 3.1.2 Выбор способа разработки | | | 3.1.3 Режим работы и производственная мощность предприятия | | | 3.2 Осушение россыпи | | | 3.3 Вскрытие россыпи | | | 3.4 Горно-подготовительные работы | | | 3.4.1 Очистка полигона | | | 3.4.2 Оттайка многолетней мерзлоты | | | 3.4.3 Предохранение пород от сезонного промерзания | | | 3.4.4 Вскрышные работы | | | 3.5 Очистные работы и система разработки | | | 3.5.1 Выбор очистного оборудования | | | 3.5.2 Выбор способа разработки | | | 3.6 Обогащение песков | | | 3.7 Отвалообразование | | | 3.8 Водоснабжение горных работ | | | 3.9 Охрана природы | | | 4 Энергоснабжение | | | 4.1 Расчет электроснабжения участка горных работ | | | 4.2 Освещение карьера | | | 4.3 Заземление | | | 4.4 Основные энергетические показатели | | | 5 Охрана труда | | | 5.1 Анализ условий труда | | | 5.2 Борьба с пылью и ядовитыми газами | | | 5.3 Буровзрывные работы | | | 5.4 Экскаваторные работы | | | 5.5 Проветривание разреза | | | 5.6 Аэрология | | | 5.6.1 Расчет выбросов вредных веществ в атмосфере карьера | | | 5.6.2 Определение общего баланса вредности в атмосфере карьера | | | 5.6.3 Определение общего загрязнения атмосферы карьеров | | | 5.7 Охрана труда, промсанитарияи противопожарная профилактика | | | 5.7.1 Анализ условий труда и опасности проектируемых производственных объектов | | | 5.7.2 Основные мероприятия по обеспечению безопасных и здоровых условий труда на проектируемых работах | | | 5.8.1 Требования по ТБ при эксплуатации оборудования | | | 5.8.2 Обогащение | | | 5.8.3 Требования по ТБ при эксплуатации лектротехнических установок | | | 5.8.4 Заземление | | | 5.8.5 Освещение | | | 5.8.6 Сигнализация | | | 5.8.7 Ремонтные работы | | | 5.8.8 Производственная санитария | | | 5.8.9 Противопожарная защита | | | 6 Экономика и организация производства | | | 6.1 Полная стоимость добычи и обогащения песков | | | 6.2 Технико–экономические показатели | | | Заключение | | | Библилграфия | |
Введение
Золотодобыча в системе реки Вачи началась с 1862 года и продолжается по
настоящее время.
Значение добываемого полезного ископаемого, золота, очень широко, в
частности, а народном хозяйстве, ювелирной промышленности и экономики
Главной статьей потребления осталась ювелирная отрасль.
Таблица 1 - Структура потребления золота в 1994 - 1996 гг., тонны.
| 1994 г | 1995 г | 1996 г | | Промышленное потребление, в т.ч.: | 3071 | 3257 | 3290 | ювелирной отраслью; | 2604 | 2749 | 2807 | электронной отраслью; | 192 | 209 | 207 | на чеканку монет; | 75 | 26 | 60 | прочими отраслями; | 200 | 213 | 216 | | Тезаврация | 238 | 299 | 182 | | Кредиты в золоте | 52 | 23 | 5 | | Инвестиции в золото | - | 44 | - | Итого: | 3361 | 3623 | 3477 |
На прилегающих к проектируемому участку россыпи добычу золота производили
драги №№ 114 и l17 прииска «Светлый».
Гидромеханизированным способом россыпь разрабатывалась артелями старателей
«Тайга», «Витим», «Лена», «Таёжная» и др.
Таким образом, россыпь значительно поражена ранее проведёнными горными
работами. Артель старателей «Вачинское» начала разработку месторождения р.
Вача в 1999 году по ранее разработанным проектам. Выполненным Новосибирским
филиалом института ЦИПИГОРЦВЕТМЕТ (Ленским ОКП) - заказы №1552 и дополнением
к проекту, выполненным артелью старателей «Таёжная».
В 2002 году план золотодобычи уч. «Вача» артели старателей «Вачинское» был
принят 75 кг, что и было выполнено, а в следущие пять лет планируется
увеличить план в два раза. Для этого есть все предпосылки, предприятие
активно развивается, закупает горную технику, применяет новые для артели
технологии разработки, в частности буровзрывание. А главное, что может
гарантировать успешное развитее предприятия это запасы полезного ископаемого.
Сейчас, при проведенной дополнительной геологоразведки они составляют 1500
кг.
Как указывалось выше достижение технологии разработки это применение
буровзрывных работ на вскрыше месторождения. К недостаткам же необходимо
отнести низкое качество извлечения золота.
Задачами дипломного проектирования являются:
· анализ условий залегания месторождения «Вача»;
· обоснование эффективного способа и технологии разработки;
· определение соответствующих элементов системы разработки;
путем технико-экономического сравнения конкурирующих вариантов обогащения
песков обосновать эффективный способ и схему обогащения.
1 Общая часть
1.1 Общие сведения о районе и месторождении
Проектируемый участок россыпного золота расположен в Бодайбинском районе в
среднем течении р. Вача (при устье рч. Ныгри), принадлежащей к бассейну р.
Жуя.
В непосредственной близости от россыпи, в 6- км, построен базовый поселок,
участка «Вача».
В административном отношении месторождение расположено на территории,
подконтрольной Кропоткинской администрации, Бодайбинского района Иркутской
области с центром в пос. Кропоткин, который расположен в 6 км от
проектируемого участка россыпи.
В свою очередь, пос. Кропоткин отстоит от г. Бодайбо на расстоянии 140 км,
связанного улучшенной грунтовой автомобильной дорогой III класса.
Транспортировка грузов артелью осуществляется круглогодично автотранспортом
от железнодорожной станции Таксимо (220 км.).
Действующий аэропорт г. Бодайбо принимает пассажирский и грузовой транспорт
самолетами АН-24, АН-26.
Снабжение продовольствием, запчастями, материалами и оборудованием
осуществляется собственным завозом, снабженческой службой артели из
центральных районов России.
Рисунок 1.1 – Географическое расположение пос. Кропоткин
1.2 Климат района
Район работ расположен в южной части Витимо-Патомского нагорья, его координаты
4º 22 - 58º 24 северной широты, 115º 15 - 115º 20 -
восточной долготы.
Рельеф района представляет невысокую горную страну, довольно густо
расчлененную речной сетью.
Абсолютные отметки водоразделов колеблются в пределах от 600 до 1400 м. с
суровой, продолжительной зимой и теплым, обильным осадками, летом.

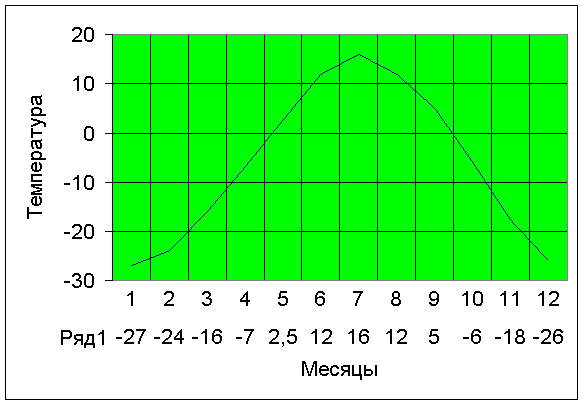

Температура воздуха характеризуется большой изменчивостью (амплитудой) не
только в течение года, но и в течение суток, особенно |
