БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ

Факультет пищевых технологий

Кафедра технологии мяса и молока

Специальность 260301 Технология мяса и мясных продуктов

Специализация 260301.02 Колбасное производство и полуфабрикаты

Форма обучения очная

Курс, группа 4, 4

Даминов Ильшат Наильевич

(фамилия, имя, отчество)

Проектирование колбасного цеха мощностью 9,5 тонн в смену

(название работы)

Курсовой проект

«К защите допускаю»

Руководитель

Салихов А.Р.

Гизатов А.Я.

«___» ____________20____г.

Оценка при защите________

«___»______________20__г.

Уфа 2008

БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ

Факультет пищевых технологий

Кафедра технологии мяса и молока

Специальность 260301 Технология мяса и мясных продуктов

Специализация 260301.02 Колбасное производство и полуфабрикаты

Форма обучения очная

Курс, группа 4, 4

ЗАДАНИЕ

на курсовую работу (проект)

Даминова Ильшата Наильевича

(фамилия, имя, отчество студента)

1. Тема работы: Проект колбасного цеха мощностью 9,5 тонн в смену

2. Исходные данные: Количество перерабатываемого сырья и нормы выхода, ассортимент, количество выпускаемой продукции и рецептуры

3. Содержание работы: Технологическая часть, продуктовый расчет, подбор и расчет технологического оборудования, расчеты площадей, безопасность и экологичность проекта

4. Перечень графического материала: Машино-аппаратурная схема колбасного цеха, план цеха

5.         Срок сдачи студентом законченной работы «___»__________ 2008 г.

6.         Дата выдачи задания «27» Февраля 2008 г.

Руководитель ст.преп. Салихов А.Р., Гизатов А.Я.

(ученная степень, звание, Ф. И. О.,подпись)

Задание принял к исполнению __________________________

 (подпись студента)

Оглавление

Ведение

1 Расчетно-технологическая часть

1.1 Выбор и обоснование технологических схем производства

1.1.2 Технологическая схема производства полукопченых колбас

1.1.3 Технологическая схема производства варено-копченых колбас

1.2 Выбор и расчет технологического оборудования

1.3 Расчет и расстановка рабочей силы

1.4.1 Расчет длины конвейерного стола в сырьевом отделении

1.5 Расчет производственных и вспомогательных площадей

1.5.1 Площадь сырьевого отделения

1.5.2 Площадь посолочного отделения

1.5.3 Площадь машино-шприцовочного отделения

1.5.4 Площадь осадочного отделения

1.5.5 Площадь термического отделения

1.5.6 Площадь камеры сушки колбас

1.5.7 Площадь камеры охлаждения и хранения вареных колбас

1.6 Расчет энергозатрат

2 Мероприятия по обеспечению качества выпускаемой продукции

2.1 Организация ветеренарно - санитарного и входного контроля

основного сырья и вспомогательных материалов

2.2 Организация технологического и производственного контроля

3 Организация производственного учета и контрля

4 Безопасность и экологичность проекта

4.1 Обеспечение условий и безопасности труда на производстве

4.2 Мероприятия по охране окружающей среды

Заключение

Библиографический список

В настоящее время в России функционирует около 600 предприятий, структуру ко­торых составляют мясо-, мясоптице-, птицекомбинаты, мясоконсервные комбинаты, кол­басные фабрики и заводы, убойные пункты, мясоперерабатывающие заводы и комбинаты, холодильники, хладокомбинаты, клеевые и желатиновые заводы, всевозможные модули и др.

Производственные мощности предприятий позволяют ежегодно вырабатывать около 5,0 млн т мяса, 1,7 млн т колбасных изделий, 600 млн условных банок мясных консервов и более 1,0 млн т мяса птицы. Однако в настоящее время по известным причинам мощности по мясу используются лишь на 30 %, по колбасным изделиям — на 80 %, по полуфабрика­там — на 20 %, по консервам — на 30 %.

Низкое обеспечение населения России мясной продукцией привело к дефициту жи­вотного белка (33 %) при общем дефиците белка в питании человека (на уровне 26 %). Эти данные являются серьезным основанием для разработки научно обоснованных путей коррекции рациона, поиска новых источников белка, рационального использования белоксодержащего сырья растительного, животного и микробиологического происхождения, в том числе нетрадиционных источников и вторичных продуктов убоя.

В настоящее время разработана федеральная целевая программа развития пищевой и перераба­тывающей промышленности Российской Федера­ции, где определены приоритетные на­правления развития мясной индустрии, позволяю­щие коренным образом повысить эффективность экономики предприятий, преодолеть кризисное состояние и увеличить выпуск высоко­качественных продуктов, пользующихся спросом у населения. Такими приоритетами в мясной промышленности являются:

•           высококачественное мясное сырье;

•           роботизированные и высокомеханизированные системы первичной переработки животных;

•           полифункциональные ингредиенты для производства мясной продукции;

•           рациональное использование сырья и создание нового поколения мясопродуктов общего назначения;

•           мясопродукты специального назначения: диетические, лечебно-профилактичес­кие, для питания детей, спортсменов и других групп населения;

•           мясопродукты длительного хранения;

•           вторичное мясное сырье.

Таким образом, немаловажное значение приобретают воп­росы гуманных и санитарно-гигиенических условий транспортировки, предубойной под­готовки и убоя скота. Поэтому необходимо создать гуманные технологии убоя и переработки животных с участием человека как контролера работы машин, автоматов и роботов. Решение названных задач позволит повысить уровень механизации и автоматизации примерно на 60 %, сократить при этом потери сырьевых ресурсов на 5 %, снизить удельную энергоемкость и повысить эко­логический уровень производства в целом, что будет отвечать мировым тенденциям раз­вития первичной переработки.

В рамках рационального использования сырья и создания нового поколения мясопродук­тов общего назначения выдвигаются две основные задачи:

•   вовлечение в производство дополнительных источников белка растительного, животного и микробного происхождения; разработка мясных продуктов нового поколения, отвечающих требованиям науки о питании.

•   устранение потерь в процессе производства, транспортировки и хранения сырья и готовой продукции, а также увеличение сроков реализации мясопродуктов с сохранением их пищевой ценности.

На сегодняшний день особые требования предъявляются к продуктам детского питания в об­ласти безопасности, технологий изготовления и пищевой ценности. Разработка научных основ, технологий и оборудования продуктов детского питания предусматривается по сле­дующим направлениям:

•   заменители женского молока нового поколения для детей раннего возраста;

•   мясорастительные продукты для диетического и лечебно-профилактического пи­тания детей с различными заболеваниями;

•   мясные продукты сбалансированного состава для детей дошкольного и школьного возраста, в том числе обогащенные незаменимыми микронутриентами.

Сегодняшний рынок и проблемы в области функциональ­ного питания требуют расширения ассортимента мясных продуктов длительного срока хра­нения. В нашей стране эта задача приобретает особую актуальность в связи с наличием большого количества географически отдаленных районов, с необходимостью обеспечения полноценным питанием газовиков, нефтяников, служащих Российской Армии и т. д.

В условиях становления и стабилизации российской экономики ключевое значение приобретают вопросы качества и конкурентоспособности продукции отечественного про­изводства. Высокую важность в этой связи имеет выполнение Федерального закона о ка­честве и безопасности пищевых продуктов, главной задачей которого является повышение ответственности всех участников продовольственного рынка (производство, переработка, хранение, реализация, государственный контроль) за качество и безопасность продукции.

1.1.1 Технологическая схема производства вареных колбас, сосисок

Для производства вареных колбас и сосисок используют мясо убойных животных в парном, остывшем, подмороженном и замороженном состояниях, отпрессованную мясную массу, субпродукты, а также белковые препараты - соевые белковые, кровь, плазму крови, казеинаты, молоко, крахмал, пшеничную муку, сливочное масло, яйца и яйцепродукты - меланж и яичный порошок (рисунок 2).

При изготовлении фарша для понижения его температуры вода частично или полностью заменяется чешуйчатым льдом, при этом учитывается количество воды, используемой, например, при изготовлении эмульсии или для получения рассолов и т.п.

Для улучшения качества колбасных изделий и предупреждения образование бульонных и жировых отеков в колбасном производстве применяют различные фосфатные смеси. В результате действия фосфатов рН сдвигается в щелочную среду, что увеличивает буферность мяса и тем самым предотвращает образование бульонных отеков. Кроме того, фосфаты образуют стойкие жировые эмульсии, что способствует равномерному распределению жира в фарше.

Триполифосфат натрия в 10 % - ном водном растворе или в сухом виде равномерно распределяет в массе фарша в количестве 150 г на 100 кг фарша; натрий пирофосфорнокислый трехзамещенный одноводный - 300 г на 100 кг фарша.

Нежирное пастеризованное молоко рекомендуется вводить в замороженном виде.

Для получения вареных колбас с однородной структурой процесс приготовления фарша заканчивается тонким его измельчением в машинах.

Тонкое измельчение мяса проводят в куттерах. При этом сырье перед куттерованием предварительно измельчают на волчке либо загружают крупнокусковое замороженное сырье. От правильного куттерования зависит структура и консистенция фарша, появление отеков бульона и жира, а также выход готовой продукции. Куттерование обеспечивает не только должную степень измельчения мяса, но и связывание добавляемой воды или льда в количестве, необходимом для получения высококачественного продукта при стандартном содержании влаги. Куттерование длится 8-12 мин в зависимости от конструктивных особенностей куттера, формы ножей, скорости их вращения. Оптимальной продолжительностью куттерования считается такая, когда такие показатели, как липкость, водосвязывающая способность фарша, консистенция и выход готовых колбас достигает максимума.

При куттеровании фарш нагревается и его температура увеличивается на 17…20 °С, поэтому для предотвращения перегрева фарша в куттер добавляют расчетное количество чешуйчатого льда в начале куттерования, чтобы поддержать температуру 12…15 °С.

При изготовлении вареных колбас с неоднородной структурой тонкоизмельченный фарш перемешивают в мешалках 5-8 мин и последовательно добавляют измельченный шпик, грудинку, полужирную свинину, язык, гемолит, говядину жилованную 1 сорта, фисташки, свиную обрезь, свиную щековину. При использовании несоленого шпика и свиной грудинки в мешалку добавляют соль из расчета 2,5 % от массы шпика.

Приготовление фарша может быть закончено на куттере без применения мешалки. В этом случае за 0,5-1 мин до окончания куттерования вводят предварительно охлажденный шпик, нарезанный на шпигорезке на полосы длиной 20-30 см и шириной 5-6 см. Готовый фарш подают к шприцам.

Наполнение колбасной оболочки фаршем производится в специальных машинах-шприцах. Фарш вареных колбас на пневматических шприцах рекомендуется шприцевать при давлении 0,4-0,5 МПа, на гидравлических – при 0,8-1,0 МПа, фарш для сосисок – при 0,4-0,8 МПа.

Наполнение фаршем искусственных оболочек производят с использованием цевок диаметром 40-60 мм.

Для уплотнения, повышения механической прочности и товарной отметки колбасные батоны после шприцевания перевязывают шпагатом по специальным утвержденным схемам вязки. При выпуске батонов в искусственной оболочке, где напечатаны наименование и сорт колбасы, поперечные перевязки не обязательны.

Перевязанные и проштрикованные батоны навешивают за петли шпагата на палки так, чтобы они не соприкасались между собой, так как вся их поверхность должна быть доступна для теплого воздуха и дымовых газах в обжарочных камерах, иначе возможно образование слипов – необжаренных, увлажненных мест на ободочке, снижающий товарный вид и стоимость колбасы.

Сосиски навешивают на более тонкие палки, т. к. в местах соприкосновения с палкой также могут образоваться слипы.

Для навешивания используют деревянные палки диаметром 25-30 мм, их длина соответствует размеру рам или рамных тележек. Количество батонов, навешиваемых на одну палку, зависит от их диаметра, веса и формы.

Необходимо следить, чтобы на раме был только один сорт колбасы. В зависимости от вида колбасных изделий на одну раму навешивают 100-250 кг колбасы.

Длина батонов вареных колбас должна иметь не менее 150 мм , длина свободных концов шпагата и оболочки диаметром до 80 мм должна быть не более 20 мм , диаметром свыше 80 мм – не более 30 мм , при товарной отметке – не более 70 мм.

Термическая обработка вареных колбас состоит из нескольких процессов: осадки, варки, копчения, охлаждения и сушки. Назначение их – доведение колбасных изделий до готовности, придание им стойкости и товарного вида. При термической обработке происходит коагуляция белков, уничтожение микроорганизмов, образование корочки подсыхания. Кроме того, колбасы пропитываются продуктами сухой перегонки чрева, что придает изделиям своеобразный приятный вкус, запах и повышает их стойкость.

Осадка колбасных батонов осуществляется для уплотнения, дальнейшего созревания фарша и подсушивания оболочки. При получении вареных колбас осадка продолжается 2ч при 0…4 °С.

Для всех вареных колбас обязательным является процесс обжарки, которая производится в стационарных обжарочных камерах с контролем температуры или в комбинированных камерах и термоагрегатах непрерывного действия с постоянным контролем температуры и относительной влажности.

В зависимости от диаметра оболочки батоны обжаривают при 90…100 °С в течении 60-140 мин до достижения температуры в середине батона 40…50°С.

Далее следует варка. При этом перерыв между обжаркой и варкой не должен превышать 30 мин.

Тепловая обработка вареных колбас осуществляется с целью доведения продуктов до кулинарной готовности для употребления в пищу без дополнительного нагревания и уничтожения основного количества микроорганизмов, присутствующих в сырье.

Колбасные изделия варят в универсальных и паровых камерах, а также в водяных котлах. При этом батоны в белкозиновой оболочке варят при температуре 73…76 °С, а другие при 75…85 °С с контролем достижения температуры в центре батона 701 °С.

Батоны в целлофановой оболочке варят только в пароварочных камерах. Время варки зависит от вида и диаметра оболочек. Время варки колбас в черевах составляет 40-60 мин, и синюгах, кругах, проходниках и пузырях 90-180 мин, в целлофановых оболочках диаметром 80-90 и 100-120 мм соответственно 65-75 и 110-150 мин, а в белкозиновых оболочках диаметром 75, 85 и 100 мм , 80-85, 100-110 и 125-150 мин соответственно.

Далее производят подсушку и обжарку при 100 °С и относительной влажности воздуха 10-20 %. Подсушку производят в течение 10 мин, обжарку 50-100 мин, в зависимости от диаметра оболочки, но с контролем достижения температуры в центре батона 40…50 °С, а для батонов в черевах-60 °С. Батоны в широкой оболочке обжаривают до температуры в центре 40 °С.

После обжарке батоны варят паром или циркулирующим влажным воздухом при температуре 75-85 °С и относительной влажности 90-100 % в течение 40-150 мин в зависимости от диаметра оболочки до достижения 701 °С в центре батона.

 После варки колбасные изделия охлаждают. Охлаждение необходимо потому, что после термообработки в готовых изделиях остается жизнеспособная часть микроорганизмов, которая может развиваться при температуре 35…38 °С. Вначале охлаждение производится холодной водой в течение 10-15 мин, а затем холодным воздухом с температурой в помещении 0…8 °С, где они охлаждаются до температуры не выше 15 °С.

Разработана технология быстрого охлаждения вареных колбас сначала водой, затем в туннелях интенсивного охлаждения воздухом температурой -5…-10 °С.

Для хранения и транспортировки колбасные изделия упаковывают в чистые металлические, пластмассовые, деревянные ящики или ящики из картона, в контейнеры.

Масса нетто продукции в оборотной таре не должна превышать 40 кг, в гофрированной – не более 20 кг.

Температура вареных колбас перед укладкой в тару должна быть 0…15°С.

Тару маркируют этикеткой с указанием предприятия-изготовителя, его товарного знака и сорта колбас, масса нетто и брутто, даты и часа изготовления.

Вареные колбасы высшего сорта рекомендуется хранить в подвешенном состоянии при температуре при температуре от 0 до 8 °С и при относительной влажности воздуха 75-85% не более 3 сут., а 1,2 и 3-го сортов–2 сут. с момента их изготовления, в т. ч. хранение на предприятии - изготовителя не более 12 ч.

В готовых изделиях не допускается наличие бактерий группы кишечной палочки в 1 г продукта, сальмонелл – в 25 г, сульфитредуцирующих клостридий – в 0,01 г.

Мясное сырьё из камеры размораживания и накопления (поз.1) поступает на стол обвалки и жиловки говядины и свинины (поз.2). Здесь мясо обваливают, жилуют. Сырьё в кусках направляют в камеру посола (поз.3) и выдерживают в концентрированном рассоле в течение 5-7сут. После посола мясное сырье измельчают на волчке диаметром отверстия 2-3 мм.

Шпик и грудинку направляют в камеру охлаждения (поз.5) ,затем нарезают на пластины на шпигорезке в машинно-шприцовочном отделении (поз.6).

Подготовленное сырьё закладывается в фаршемешалку (поз.7).

Далее происходит формование батонов в соответствии с рецептурой(поз.8). Дальше батоны сырокопченых колбас направляют на осадку (поз. 9), где они осаждаются при t = 2-4 °С в течение 5-7сут . После осадки колбасу коптят (поз. 10), при t = 20-22°С в течении 2-3 сут. Затем колбасы направляют на сушку (поз. 11).

Далее колбасы проходят контроль качества, их упаковывают, маркируют и направляют на реализацию (поз. 12).

Осадка (Т=2…4 ºС; τ=5-7 сут)

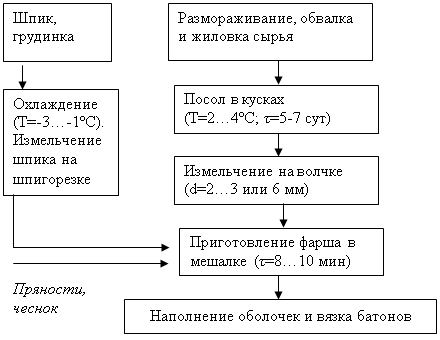

Рисунок. Технологическая схема производства сырокопченых колб

К варено-копченым колбасным изделиям относятся колбасы, выработанные из сырого мяса и шпика и подготовленные к употреблению в пищу путем обжарки, варки, копчения и сушки.

Сырье. Для производства варено-копченых колбас используют говядину от взрослого скота, свинину, баранину в остывшем, охлаж­денном и размороженном состояниях, шпик хребтовый и боковой, грудинку свиную с массовой долей мышечной ткани не более 25%, жир-сырец бараний подкожный и курдючный.

Подготовка сырья. Подготовка сырья аналогична подготовке сырья для производства полукопченых колбас.

Посол сырья. Жилованные говядину, баранину и свинину солят в кусках или в виде шрота, добавляя на каждые 100 кг сырья 3 кг поваренной соли и 10 г нитрита натрия в виде 2,5 %-ного раствора (рисунок 4). Нитрит натрия разрешается добавлять при составлении фарша. Посоленное сырье в кусках выдерживают при 3± 1 °С в течение 2...4 сут, сырье в виде шрота 1...2 сут.

Приготовление фарша. Выдержанные в посоле говядину, баранину и нежирную свинину измельчают на волчке с диаметром отверстий решетки 2...3 мм. Полужирную свинину измельчают на волчке с диаметром отверстий решетки не более 9 мм, жирную свинину и бараний жир-сырец на волчке или куттере на кусочки размером не более 4 мм. Грудинку и шпик измельчают на шпигорезке различных конструкций, в куттере или другом оборудовании на кусочки опре­деленного размера, предусмотренного для каждого наименования колбасы.

Измельченные говядину, баранину и нежирную свинину перемешивают в мешалке 3...5 мин с добавлением пряностей, чеснока и нитрита натрия (если он не был добавлен при посоле сырья). Затем небольшими порциями вносят измельченную на кусочки полужирную и жирную свинину и перемешивают еще 2 мин. В последнюю очередь добавляют грудинку, шпик и жир-сырец бараний, постепенно рассыпая их по поверхности фарша, и перемешивают в течение 3 мин. При использовании несоленых грудинки, жира-сырца или шпика одновременно добавляют соль из расчета 3% от массы несоленого сырья.

Перемешивание проводят до получения вязкого фарша и равномерного распределения в нем кусочков шпика, жирной свинины, жира-сырца бараньего и грудинки.

Наполнение оболочек фаршем. Наполнение оболочек фаршем проводят гидравлическими шприцами. Рекомендуется применять цевки диаметром на 10 мм меньше диаметра оболочки. Оболочку наполняют плотно, особо уплотняя фарш при завязывании свободного конца оболочки. Батоны перевязывают шпагатом или нитками, нанося товарные отметки. Воздух, попавший в фарш при шприцевание, удаляют путем прокалывания оболочки.

При наличии специального оборудования и маркированной оболочки проводятся наполнение оболочек фаршем, наложение скрепок на концы батонов с одновременным изготовлением и вводом петли под скрепку, разрезание перемычки между батонами.

Осадка. Перевязанные батоны навешивают на палки или рамы и подвергают осадке в течение 1...2 сут при 6 ± 2 °С. Батоны не должны соприкасаться друг с другом во избежание слипов.

Термическая обработка колбас. После осадки колбасу направляют на термообработку, которую можно выполнять двумя способами.

1.Сначала проводят первичное копчение. Колбасу коптят дымом, получаемым от сжигания древесных опилок твердых лиственных пород (бука, дуба, ольхи и др.) при 75±5°С в течение 1...2 ч (в зависимости от диаметра оболочки).

После копчения батоны варят паром в пароварочных камерах при 74±1°С в течение 45...90 мин. Варить колбасу при более высокой температуре не следует во избежание получения рыхлой консистенции. Готовность колбасы определяют по достижении температуры в центре батона 71 ± 2 °С.

После варки колбасу охлаждают в течение 5...7 ч при температуре не выше 20 С и затем осуществляют вторичное копчение в течение 24 ч при 42±3 °С или 48 ч при 33± 2 °С. Колбасу сушат в течение 3...7 сут при 11±1С и относительной влажности воздуха 76±2 % до приобретения плотной консистенции и стандартной массовой доли влаги.

2. Первичное копчение не производят, варят аналогично описанному выше способу. После варки колбасу охлаждают в течение 2...3 ч при температуре не выше 20°С. Затем колбасу коптят в течение 48 ч при 45±5°С и сушат в течение 2...3 сут при 11±1°С и относительной влажности воздуха 76±2% до приобретения плотной консистенции и стандартной массовой доли влаги.

Упаковывание, хранение и контроль качества. Варено-копченые колбасы упаковывают в деревянные, полимерные или алюминиевые многооборотные ящики, в тару из других материалов, а также специальные контейнеры или тару-оборудование. Тара для колбас должна быть чистой, сухой, без плесени и постороннего запаха. Многооборотная тара должна иметь крышку.

Варено-копченые колбасы выпускают также упакованными под вакуумом в прозрачные газонепроницаемые пленки, разрешенные к применению органами здравоохранения. При сервировочной нарезке (ломтиками) масса нетто упаковок 50±6, 100±4, 150±4, 200 ± 6 и 250±6 г или масса нетто от 50 до 270 г; при порционной нарезке (целым куском) масса нетто от 200 до 500 г.

Пакеты с фасованными варено-копчеными колбасами одного наименования, сорта и даты изготовления укладывают в ящики из гофрированного картона, многооборотную тару, специализированные контейнеры или тару-оборудование. Масса нетто упакованных колбасных изделий в ящиках не более 20 кг.

Допускается реализация фасованных варено-копченых колбас в полимерных многооборотных ящиках массой брутто не более 30 кг, а также в специализированных контейнерах и таре-оборудовании массой не более 250 кг.

Варено-копченые колбасы транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.

Варено-копченые колбасы хранят в подвешенном состоянии при температуре 12...15°С и относительной влажности воздуха 75...78% не более 15сут. Упакованные колбасы хранят при 0...4°С не более 1 месяца, при температуре —7...—9°С не более 4 мес.

Колбасы, нарезанные ломтиками и упакованные под вакуумом в полимерную пленку, хранят при 5...8°С 8 сут, при 15...18°С 6 сут.

			Размораживание, обвалка и жиловка

Шпик,

Охлаждение до -3…1°С.Измельчение шпика на шпигорезке.

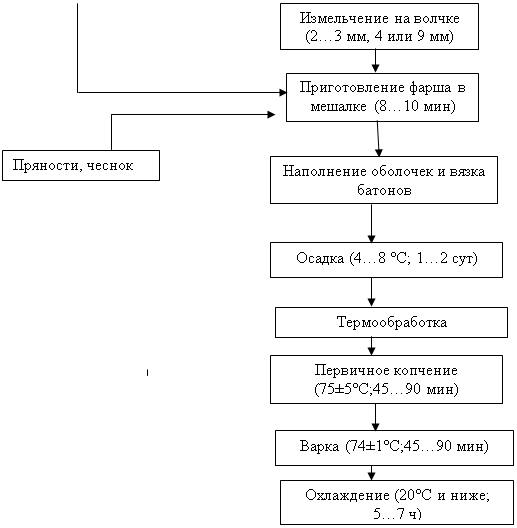

Рисунок. Технологическая схема производства варено-копченых колбас

1.2 Расчет основного сырья, готовой продукции, вспомогательных материалов, тары и упаковки

Для выбора наиболее эффективных технологических схем, соответствующих производственной мощности проектируемого колбасного цеха выполняют продуктовые расчеты, результатом которого является определение массы исходного сырья, полуфабрикатов, вторичных продуктов и отходов.

Исходными данными для расчетов колбасного цеха служат количество перерабатываемого сырья и нормы выхода, ассортимент, количество выпускаемой продукции и рецептуры, выхода продукции в зависимости от типа сырья и принимаемого варианта производственного процесса.

Для начала выбираем групповой ассортимент колбасных изделий (таблица 1). Согласно рецептуре подбираем ассортимент. Т.к. при неправильном подборе ассортимента могут быть отклонения в рецептуре.

Таблица 1 Структура ассортимента колбасных изделий

Расчет основного и вспомогательного сырья ведем отдельно для каждого вида колбасных изделий, исходя из рецептуры, выхода готовой продукции (таблица 2 в приложении А).

Таблица 3 Расчет жилованной говядины

Таблица 4 Расчет жилованной свинины

После расчета основного сырья и вспомогательных материалов суммируем необходимое сырье по видам согласно выбранному ассортименту и сводим в таблицы 3; 4.

Количество жилованного мяса (М, кг) по категориям:

М=              (1)

где Е-общее количество жилованного мяса, кг;

Н-норма выхода сортов, %.

Норма выхода сортов для говядины: I категории-10%;

II категории-90%.

М=40,58 кг;

М=365,29 кг.

Норма выхода сортов для свинины: II категории-40%;

III категории-60%.

М=135,9 кг;

М кг.

Количество мяса на кости (А, кг) определяется по формуле:

А=,               (2)

где t-выход мяса по категориям, %.

Выход мяса по категориям для говядины:  I категории-77%;

II категории-73%.

А= 52,7 кг;

А500,4 кг.

Выход по категориям для свинины:    II категории-69,3%;

III категории-62,8%.

А195,9 кг;

А кг.

Определим количество шпика и грудинки (М, кг):

М,              (3)

где -норма выхода шпика и грудинки при жиловке свинины данной категории упитанности, % к массе мяса на кости

М31,34 кг;

М84,37 кг.

Далее составляем ведомости разделки говядины и свинины, расчет которых представлен в таблицах 5 и 6.

Таблица 5 Ведомость разделки говядины

Таблица 6 Ведомость разделки свинины

На основе полученных данных определим необходимое количество туш(N,шт):

N=,                (4)

где -общее количество мяса на кости, кг;

-средняя убойная масса одной туши, кг.

Для расчета принимаем среднюю убойную массу одной туши КРС 180 кг, а свиней 75 кг.

N=3 туш;

N=8 туш.

Следующим этапом технологических расчетов является определение потребности в формовочных, упаковочных и перевязочных материалах: оболочке, шпагате, скобах для клипсования колбасных батонов, пакетах или салфетках из полимерных пленок, многооборотной таре для транспортирования колбасных изделий (таблица 7).

Таблица 7 Расчет оболочки и вспомогательных материалов.

Выбор и последующий расчет числа единиц оборудования является наиболее важным этапом проектирования, т. к. от этого зависит качество выпускаемой продукции, производительность труда и экономическая эффективность предприятия.

Разнообразие технологического оборудования можно разделить на три основные группы:

- непрерывного действия;

- периодического (циклического) действия;

- для транспортировки и обработки сырья (подвесные пути, столы, чаны конвейерные и бесконвейерные).

Оборудование подбираем так, чтобы число машин в цехе было наименьшим, а коэффициент их использования – максимальным (по времени и загрузке был не ниже 0,8).

Необходимое число единиц технологического оборудования (m,шт) рассчитываем по формуле:

m=    или    m=A / Q,        (5)

где А-количество сырья, перерабатываемое на данном аппарате (машине), кг/смену;

Т-продолжительность смены, ч;

ς - средняя часовая производительность аппарата (машины), кг;

Q-сменная продолжительность аппарата (машины), кг/смену;

Расчеты по технологическому оборудованию сводим в таблицу 9.

Таблица 9 Расчет необходимого количества оборудования

В термическом отделении в зависимости в зависимости от ассортимента, а также мощности цеха определяем количество термоагрегатов.

Для начала определим необходимое количество рам.

Нагрузка на одну раму размером 1200 × 1000 мм составляет для вареных и фаршированных колбас – 220 кг, сосисок – 100 кг, варено-копченых колбас -150 кг, полукопченых колбас – 130 кг.

Общее количество рам для каждого вида колбасных изделий (Р, шт) определяется по формуле:

Р= ,               (6)

где А- сменная выработка каждого вида колбасных изделий, кг;

q- нагрузка на раму каждого вида колбасных изделий, кг.

Вареные колбасы: Р==1,22 шт ;

Полукопченые колбасы:  Р==2,76 шт ;

Сосиски: Р==1,8 шт ;

Варено-копченые колбасы: Р==1,13 шт ;

Сырокопченые колбасы:   Р==0,13 шт ;

Общая длительность процессов термической обработки в среднем составляет:

Вареные колбасы (обжарка, варка)               130 мин

Сосиски и сардельки (обжарка, варка)           65 мин

Полукопченые колбасы (первичное копчение, варка, охлаждение, вторичное копчение) 8 ч

Варено-копченые колбасы (первичное копчение, варка, охлаждение, вторичное копчение) 14 ч

Сырокопченые колбасы                             2-3 сут

Для расчета оптимального количества рам для каждого вида продукции необходимо вычислить оборачиваемость рам (С, раз):

С=,                 (7)

где Т- время работы в смену, ч;

t- время термической обработки, ч.

Вареные колбасы:        С==3,7 раз

Полукопченые колбасы:   С==1 раз

Сосиски: С==7,4 раз

Варено-копченые колбасы: С==0,57 раз

Сырокопченые колбасы: С==0,17 раз

Оптимальное количество рам (К, шт) определяется по формуле:

К=.                (8)

Вареные колбасы: К==0,32 шт

Полукопченые колбасы:    К==2,76 шт

Сосиски: К==0,24 шт

Варено-копченые колбасы:  К==1,98 шт

Сырокопченые колбасы:  К==0,76 шт

Необходимое количество камер n, шт , определяется по формуле:

n =,               (9)

где М-количество рам за смену, шт;

τ- продолжительность цикла, ч;

m1 - количество рам, одновременно размещаемых в камере, шт;

Т-длительность смены, ч.

Вареные колбасы: n == 0,02 шт

Полукопченые колбасы: n ==0,69 шт = 1 шт

Сосиски: n ==0,008 шт

Варено-копченые: n ==0,86 шт = 1 шт

Сырокопченые: n ==1,14 шт = 2 шт

Результаты определения необходимого количества термических камер представлены в таблице 10.

Таблица 10 Расчет необходимого количества термических камер

Общее количество рам составило 12 шт, а общее количество камер составило 4 шт.

Численность рабочих n, чел, определяют на основании выбранных технологических схем производства продукции, материального расчета, расчета оборудования по нормам выработки на одного рабочего или нормам обслуживания машин (линий) по формуле:

n =,                 (10)

где М-масса сырья в смену, которое перерабатывают на данной операции, кг;

р- норма выработки одного рабочего на данной операции в смену.

В зависимости от выполняемых функций работающие на промышленном предприятии подразделяются на основных производственных рабочих, изготавливающих продукцию, которые могут работать на выполнении других технологических операциях и обслуживать машины (установки); вспомогательных рабочих, выполняющих подготовительные, заключительные и погрузочно-разгрузочные операции, а также рабочих, обеспечивающих обслуживание рабочих мест, ремонт, наладку оборудования, а также персонал, выполняющий функцию управления производством.

Общая продолжительность рабочей силы складывается из рабочих, выполняющих ручные, машинные, а также подготовительные и заключительные операции, занятых на обслуживании рабочих мест, на погрузочно-разгрузочных операциях.

Численность основных рабочих необходимо рассчитывать для каждого отделения. Численность вспомогательных рабочих составляет 15-20 % от численности основных.

Расчет необходимого количества рабочих в смену ведем по каждой операции отдельно и сводим в таблицу 11.

Длина конвейерного стола (L, м) определяется исходя из количества рабочих, занятых на нем, и нормы длины на одного рабочего по формуле:

L=,                (11)

где 2,5-необходимый запас длины конвейера (учитывается натяжение- ленты и безопасность рабочих);

Таблица 11 Расчет и расстановка рабочей силы

l- длина рабочего места, м;

n -число рабочих, занятых на конвейере, чел;

k -коэффициент, учитывающий порядок работы за столом: при двухсторонней работе за столом k=2; при односторонней работе k=1.

L==4 м

1.5 Расчет производственных и вспомогательных площадей

Площадь колбасного цеха складывается из площадей производственных, вспомогательных и складских помещений.

К производственным площадям относят площадь, необходимую для размещения технологического оборудования и осуществлений технологических операций. Вспомогательные площади: инструментальные, электрощитовые, коридоры, места для курения, раздевалки, санузлы, комната технолога. Складские помещения предназначены для хранения сырья, готовой продукции и вспомогательных материалов.

Площади отделений рассчитывают исходя из:

·          продолжительности технологического процесса;

·          норм площади на единицу оборудования;

·          санитарных норм площади на одного рабочего.

Площадь сырьевого отделения складывается из:

- площади, необходимой для обеспечения условий работы рабочих (норма площади на одного рабочего 8-10 м);

- площади, необходимой для размещения и обслуживания оборудования (весов, столов обвалки и жиловки, кондиционеров, спусков – при многоэтажном решении). Норма площади – 18-36 м на единицу оборудования.

Площадь камер размораживания и накопления мяса F, м, определяем по формуле:

F=,           (12)

где 1,2-коэффициент запаса площади для зачистки туш;

А-масса мяса на костях каждого вида, поступающего в сырьевое отделение, кг/ смену;

n- количество смен;

t- продолжительность размораживания или хранения мяса, сут;

q- норма нагрузки на 1 м площади пола, кг/ м (q=200 кг/ м ).

Для говядины:

F==16,59 м

Для свинины:

F==11,6 м

F=10+18+16,59+11,6=56 м

Площадь посолочного отделения складывается из площади, занятой оборудованием, и площади для созревания мяса при производстве колбас и соленых штучных изделий, посола шпика.

С учетом габаритных размером машин и нормальных условий обслуживания принимаем по 18 м на каждый волчок и мешалку (F).

Площадь для созревания мяса в посоле F, м, определяем по формуле:

F=n,            (13)

где n-число смен работы колбасного цеха в сутки;

А- масса мяса, необходимая для производства колбас каждого вида, соленого шпика, кг/смену;

t- продолжительность созревания мяса в посоле для производства различных видов колбас, сут;

q- норма нагрузки на 1 м пола в посолочном отделении, кг/смену:

Таблица 12 Сроки созревания сырья в посоле

В зависимости от производственной мощности цехов и компоновочного решения площадь на проходы для перемещения сырья принимаем 50-100 % от площади, занимаемой посолочными чанами.

Площадь отделения для приготовления рассола принимаем в зависимости от мощности цеха в пределах 36-72 м, склад соли рассчитываем исходя из нагрузки на 1 м пола 1700-2000 кг (F).

Площадь отделения санитарной обработки тары принимаем 18-36 м(F).

Общая площадь посолочного отделения рассчитываем исходя из всех подсчитанных площадей по формуле:

F=F.             (14)

F= 2 м

F= 18+2+18=38 м

Площадь машино-шприцовочного отделения рассчитываем по нормам, необходимым для размещения и нормальных условий работы обслуживания оборудования. На одну единицу оборудования, кроме шприцов, принимаем 18-36 м, в т. ч. для волчков – 18 м; куттеров емкостью чаши 80, 120, 160 л - 18 м; куттеров емкостью чаши 270 л - 36 м; шпигорезки - 18 м.

На один шприц со столом для вязки колбас и местом размещения рам – 54-72 м.

Площадь для приготовления чешуйчатого льда - 18 м.

Общая площадь машино-шприцовочного отделения складывается как сумма всех площадей для размещения и нормальных условий обслуживания оборудования. F=18+18+18+18+54= 126 м

Площадь осадочного отделения F, м, определяем по формуле:

F=,              (15)

где A-масса сырья каждого вида колбас, поступающего на осадку, кг/смену;

τ- продолжительность процесса осадки каждого вида колбас, сут;

q- норма нагрузки на 1 м площади пола, кг/ м (95 м2).

Длительность осадки: полукопченых колбас 4 ч

варено-копченых колбас 24-48 ч

Сырокопченые 5-7 сут

F==6,8 м.

Площадь термического отделения определяем из количества термокамер и нормы их размещения в одном строительном квадрате. На площади 36 м размещается четыре стационарных четырехкамерных термокамеры. Для нормального обслуживания на проезды для транспортирования рам и проходы принимают площадь, равную 100-200% площади камер.

F=36=36 м

F=362=72м2

F=36+72=108 м

1.5.6 Площадь камеры сушки колбас

Площадь камеры сушки колбас, F, м, рассчитываем по формуле:

F=,              (16)

где 1,2- коэффициент, учитывающий площадь для проездов и проходов;

n- число смен работы, сут;

A-масса колбасных изделий различных видов, поступающих на сушку, кг/смену;

t- продолжительность сушки колбасных изделий различных видов, сут (полукопченые:2-4;варено-копченые:7-15; сырокопченых 25-35);

F-площадь, занимаемая кондиционером, м (F=18 м  );

q- норма нагрузки на 1 м  площади пола, кг/ м (95 м2).

F=+18=68 м

Площадь камеры охлаждения F, м , определяем по формуле:

F=,                 (17)

где n-число смен работы, сут;

A-масса сырья каждого вида колбас, поступающего на охлаждение, кг/смену;

τ-продолжительность процесса осадки каждого вида колбас, сут;

q- норма нагрузки на 1 м  площади пола, кг/ м.

Таблица 14 Длительность охлаждения колбасных изделий и размещения продукции

F= 6,79 м

В итоге площадь колбасного цеха равна сумме всех площадей:

Fобщ =410принимаем 12 строительных квадрата.

Расчет энергозатрат Р, дм/см (т/ч; кВт), определяем по удельным нормам по формуле:

Р=МА,                 (18)

где М-норма расхода на 1т мяса, дм/см (т/ч; кВт);

А- сменная выработка, т.

Таблица 15 Нормы расхода воды, пара и электроэнергии на 1т перерабатываемого сырья

Расход воды:

а) Р=4,51=4,5 дм/см           б) Р=4,01=4 дм/см

Расход пара:

Р=0,61=0,6 т/ч

Расход электроэнергии:

Р=13,41=13,4 кВт

2 МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ КАЧЕСТВА ВЫПУСКАЕМОЙ ПРОДУКЦИИ

2.1 Организация ветеренарно - санитарного и входного контроля основного сырья и вспомогательных материалов

Для производства колбасных изделий допускается сырье, признанное годным к использованию на пищевые цели в соответствии с требованиями действующих правил осмотра убойных животных и ветеренарно-санитарной экспертизы мяса и мясных продуктов. Перед выгрузкой сырья, поступившего с других предприятий, тщательно проверяют сопроводительные документы (ветеринарное свидетельство формы №2, удостоверение о качестве, сертификат), в которых указывают санитарное благополучие и качество доставленного мяса или субпродуктов.

После ознакомления с документами специалисты колбасного цеха осматривают всю партию сырья. Ветеренарно-санитарный контроль осуществляют в сырьевом отделении на специально выделенных участках, которые должны быть хорошо освещены.

Поступившее сырье контролируют по следующим показателям: внешний вид, цвет, консистенция, запах с поверхности и на разрезе мышечной ткани, состояние костного мозга, суставов, сухожилий. При подозрении на несвежесть сырья берут пробу варки для определения качества бульона и направляют пробы для лабораторных исследований.

Большое значение при контроле поступающего мяса имеет измерение его температуры, которое выполняют выборочно. Температура глубоких слоев охлажденного сырья должна составлять 0-4ºС, размороженного – не ниже 1ºС.

В случае обнаружения загрязнений на поверхности сырья производят его зачистку (без использования воды), удаляя ножом загрязненные участки, но при необходимости используют и воду.

Субпродукты в колбасное производство принимают в помещениях с искусственным микроклиматом (температура 5-12 ºС, относительная влажность 80-85%).

Вспомогательные пищевые продукты и материалы (посолочные ингредиенты, мясная масса, белковые стабилизаторы, молоко и молочные продукты, мучные продукты, пряности, яйцепродукты, оболочки колбасных изделий и др.) могут быть источником проникновения микроорганизмов в сырье и готовую продукцию, а также причиной возникновения в них неспецифического вкуса и запаха.

Каждую партию вспомогательных пищевых продуктов и материалов контролируют по мере поступления на предприятие, в процессе их хранения и перед использованием в колбасном производстве.

В поваренной соли не должно содержаться заметных посторонних примесей. Для их удаления соль просеивают через сито, диаметр отверстий которого до 3 мм. Металлические примеси удаляют, пропуская ее через уловитель металлических частиц.

Соль хранят в отдельном помещении с относительной влажностью воздуха не выше 70%, сахар – в сухих помещениях без посторонних запахов.

Молоко и молочные продукты должны отвечать требованиям действующей нормативно-технической документации.

Муку и крахмал хранят при 15-18 ºС и относительной влажности воздуха 60-65% в хорошо проветриваемых помещениях без наличия в них посторонних запахов и вредителей.

Для придания колбасным изделиям специфического аромата и вкуса используют черный, белый душистый, красный молотый перец, мускатный орех, кориандр, кардамон, тмин и др. пряности, а также смесь пряностей различных составов. Пряности обладают антимикробным действием, но в них может быть большое количество микроорганизмов, которые попадают из почвы в случае нарушения требований гигиены в производстве. Наличие в пряностях спор, устойчивых к нагреванию, может вызвать порчу вареных и полукопченых колбас.

Специи хранят упакованными в прочную тару, а молотые – в герметически закрытых емкостях, в сухих помещениях при температуре 10-15 ºС и относительной влажности не выше 75%.

Чеснок и лук используют в свежем и консервированном видах. Свежие хранят в изолированном помещении в течение 8-10 мес. при 0-2 ºС, относительной влажности 70-75% и циркуляции воздуха 2-4 объема в час; в консервированном виде – при 4-7 ºС в течение 2-3 мес., при -10…-12 ºС в течение 12 мес.

Яйца куриные, используемые в колбасном производстве, хранят в ящиках с прокладками при относительной влажности воздуха 85- 88% и температуре 5-6ºС в течение 1 мес., а при -1…-2 ºС до 6-7 мес. нельзя применить в производстве яйца с несвойственным им запахом, непрозрачным содержимым, с пятнами под скорлупой, с кровяными кольцами, со смешанными желтком и белком.

Замороженный меланж хранят до 8 мес. при -5…-6 ºС. Не допускается наличие в нем посторонних запаха, вкуса, механических частиц.

Яичный порошок хранят в темном сухом месте с относительной влажностью воздуха 60-65% при 5-8 ºС в негерметичной упаковке до 8 мес., в герметичной упаковке – до 12 мес. Не допускается наличие в яичном порошке посторонних предметов, несвойственных запаха и вкуса.

В колбасном производстве используют натуральные и искусственные оболочки. Для улучшения санитарного состояния натуральных оболочек и снижения содержания микроорганизмов рекомендуется обрабатывать их следующим образом: промытые кишечные фабрикаты вымачивают в 4%-ном растворе молочной или винной кислоты в течение 8 ч, затем промывают в холодной воде и нейтрализуют 1%-ным раствором триполифосфата в течение 12 ч.

Подготовленную кишечную оболочку необходимо использовать в течение 2ч работы шприца. При задержке использования оболочки ее следует консервировать солью и хранить при 5-10 ºС.

2.2 Организация технологического и производственного контроля

Санитарно-микробиологический контроль колбасного производства выполняют систематически согласно действующей инструкции.

Пробы с оборудования, инвентаря, тары и других объектов, находящихся в помещениях цехов, отбирают методом смывов до начала работы или после проведения уборки. Особое внимание уделяют на пазы, углубления, стыки, щели. Площадь, с которой берут смыв, должна быть не менее 100 см. При обнаружении на 1 см обследованных объектов свыше 300 микроорганизмов немедленно проводят тщательную санитарную обработку с повторными микробиологическими исследованиями. Микробиологические исследования колбасных изделий выполняют согласно действующим ГОСТам и инструкциям.

Обвалку производят вручную в помещениях с температурой воздуха до 12 ºС. При обвалке нельзя допускать накопление обработанного сырья, т. к. поверхность разреза мышечной ткани представляет собой хорошую питательную среду для развития микрофлоры.

Контроль качества обвалки мяса рекомендуется выполнять 3 раза в смену: через 2ч после начала смены, за 1 до обеда и в последние 2ч работы.

Врач, обслуживающий колбасное производство, санитарный контроль в отделении обвалки мяса осуществляет постоянно в течение смены.

Также нельзя накапливать жилованное сырье, т. к. во время и после жиловки имеется большой контакт мяса с оборудованием, инвентарем и другими предметами и создаются благоприятные условия для развития микроорганизмов. Жилованное мясо необходимо быстро передавать на посол в охлажденные помещения. В случае нарушения этих требований гигиены приостанавливают работу в цехе.

Посол мяса является важнейшей производственной операцией при подготовке сырья для дальнейшей переработки, обеспечивает соответствующий вкус, аромат и цвет вырабатываемой продукции. Сырье солят в охлажденных помещениях при 2-4 ºС.

Для контроля за сроками выдержки мяса в посоле, определенными соответствующими технологическими инструкциями, используют бирки с указанием даты посола и вида изделия, для которого предназначается сырье.

Вода, используемая для получения льда при куттеровании, должна отвечать требованиям действующего ГОСТа «Вода питьевая».

Для контроля температуры непосредственно в агрегате и в глубоких слоях продукта на предприятиях применяют контрольно-измерительные приборы с записывающим устройством. В термическом отделении ведут журнал по термической обработке, состояние записей в котором контролируют мастер и сотрудник ОПВК.

Санитарная оценка колбасных изделий складывается из органолептических, физико-химических и микробиологических показателей. При проведении этих исследований придерживаются действующей нормативно-технологической документации.

При контроле внешнему осмотру подвергают 10% каждой партии колбасных изделий. Для проведения лабораторных исследований берут пробы: от изделий в оболочке и продуктов из мяса массой более 2 кг отбирают две единицы продукции для всех видов испытаний; от изделий в оболочке и продуктов из мяса менее 2 кг отбирают не менее трех единиц для каждого вида испытаний.

Из отобранных единиц продукции берут разовые пробы для органолептических испытаний общей массой 800-1000 г, для химических исследований - 400-500 г. Для микробиологических исследований отбирают не менее двух разовых проб колбасы, каждая длиной 15 см от края батона; от продуктов из мяса-10 см; от изделий без оболочки – разовые пробы по 200-250 г от каждой из трех единиц.

3 ОРГАНИЗАЦИЯ ПРОИЗВОДСТВЕННОГО УЧЕТА И КОНТРОЛЯ



Важнейшей задачей производственного учета на колбасных предприятиях является своевременный и полный охват учетом всех операций. На основе правильного документального оформления всех операций производственный учет должен обеспечить контроль за движением в технологическом процессе сырья, материалов и топлива, за выработкой колбасных изделий и соответст­вием выхода их установленным нормам.

Поступление и оприходование сырья и материалов в производство осуществляется на основании документов, которые являются расходными для склада и приходными для производственного цеха.

Передачу готовых изделий на склад оформляют отвес - накладными. Возврат тары, излишков материалов, отходов, образовавшихся в производст­ве, сдают на склад по заборной ведомости или накладным.

Построение производственного учета на колбасных предприятиях свя­зано с последовательным характером выработки готовой продукции, где ис­ходное сырье (мясо) на первом этапе подвергается обвалке и жиловке, затем, на втором этапе, из жилованого мяса вырабатываются колбасные изделия.

Сырьевой цех (отделение) получает мясо и субпродукты из холодиль­ника или остывочных помещений в охлажденном, остывшем или разморо­женном виде. Поступление мяса оформляется отвес - накладной, где указы­вается наименование сырья, количество туш или полутуш, масса брутто и нетто и вид поступающего сырья (охлажденное, остывшее, размороженное). На субпродукты оформляют также отвес-накладную.

Если размораживание осуществляется в сырьевом цехе, то каждую партию сырья взвешивают до начала и после окончания размораживания и результаты это­го процесса оформляются актом на размораживание мяса. В акте указывают наименование, категорию, упитанность сырья, подвергшегося разморажива­нию, выход размороженных мяса и субпродуктов, потери или излишки мяса после размораживания (в кг и в %). На обороте акта содержится рекоменда­ция комиссии по порядку списания потерь. Акт составляет комиссия и ут­верждает руководитель предприятия.

Полученное от обвалки жилованное сырье, а также кости, жилки, зачи­стки передаются в посолочное отделение (участок) и другие цеха по факти­ческой массе. При передаче жилованного мяса в посолочное отделение в на­кладной на сдачу полуфабрикатов и кулинарных изделий записывают наиме­нование полуфабриката или изделия, сорт, единицу измерения и количество переданных полуфабрикатов или изделия. Накладную выписывает матери­ально ответственное лицо цеха-сдатчика в двух экземплярах (сдатчику и по­лучателю).

Передачу кости, жилок, зачисток в соответствующие цеха оформляют накладной на внутреннее перемещение сырья.

Учет разделки и выхода жилованного мяса и отходов сырьевого цеха ведут в рапорте о переработке сырья и выработке полуфабрикатов для кол­басного цеха. В нем отражают массу переработанного сырья по его видам и категориям, нормативный и фактический выходы жи­лованного мяса по сортам (высший, I, II сорта, жирное и односортное и дру­гие сорта); отходы от обвалки и жиловки (кость, жилки, зачистки и др.) и по­тери. Рапорт открывают на каждый вид мяса (говядина, свинина, баранина и пр.). Фактический выход каждого вида и сорта сырья в рапорте сравнивают с нормативным выходом и определяют отклонение за каждый день и с начала месяца. В конце рапорта начальник (мастер) цеха дает объяснение причин отклоне­ний от норм.

Записи в рапорте делают на основании приходных и расходных доку­ментов (накладной на внутреннее перемещение сырья и отвес - накладных). Если поступившее в сырьевой цех мясо на костях перерабатывается не пол­ностью и на начало следующего дня (смены) образуются переходящие остат­ки, то количество определяют, исходя из количества мяса на костях посту­пившего за день, и остатков неразделенного мяса в цехе на начало и конец дня (смены). Рапорт составляет мастер или начальник цеха в двух экземпля­рах. Правильность записей в рапорте проверяет экономист. По истечении дня первый экземпляр передают в соответствующие отделы для анализа, а затем в бухгалтерию.

В бухгалтерии по данным рапортов и актов инвентаризации составляют накопительную ведомость учета разделки и жиловки мяса. В ней указывают наименование, массу и категорию поступившего в переработку сырья, выход полуфабрикатов по сортам и сопутствующей продукций, а также потери. Кроме того, в первой строке записывают остаток сырья и продуктов его переработки в сырьевом отделении на начало месяца, а в последней — остаток на конец месяца. По данным остатков на начало и конец месяца и итоговой строке поступающего сырья и продуктов по переработке исчисляют расход» продуктов переработки сырья на производство и прочий расход. В посолочное отделение сырье поступает из сырьевого цеха по массе и оформляется накладной на сдачу полуфабрикатов и кулинарных изделий. Жилованное мясо для посола закладывают в стандартные по вместимости бачки, тазики и бочки. К таре прикрепляют ярлыки, в которых указывают сорт мяса, цех; паспорт посола; номер тары; ем­кость тары; дата посола; наименование мясопродукта; вес; подпись.

В процессе посола ведут «Журнал посола», в котором фиксируется на­именование и количество сырья, способ посола, наименование и количество посолочных ингредиентов, температуру среды и продолжительность вы­держки в посоле мясного сырья.

Для учета движения засоленного сырья в отделении посола ведут книгу учета сырья в посоле. В ней ежедневно записывают номер тары или штабеля, наименование полуфабрикатов, его массу при закладке в посол, дату заклад­ки в посол и выпуска из посола, массу отпущенного засоленного сырья (по массе до посола). Для учета движения засоленного сырья в отделении посола ведут книгу учета сырья в посоле. В ней ежедневно записывают номер тары или штабеля, наименование полуфабрикатов, его массу при закладке в посол, дату заклад­ки в посол и выпуска из посола, массу отпущенного засоленного сырья (по массе до посола). Записи в книге ведет мастер посо­лочного цеха (отделения) на основании приходных и расходных документов, паспорта посола.

На первое число каждого месяца проводят инвентаризацию остатков в по­соле жилованного мяса и полуфабрикатов для копченостей по данным пар­тионного учета.

Цех (отделение) варки и копчения колбасных изделий получает сырье из посолочного цеха (отделения) по накладным на сдачу полуфабрикатов и кулинарных изделий. Основные и вспомогательные материалы отпускают на производство колбасных изделий по лимитно-заборным картам или наклад­ным в пределах норм расходования на выработку изделий.

Подготовленный фарш передается каждой бригаде шприцовщиков по массе по накладной, в которой, помимо массы фарша, указывают наименова­ние изделия, для которого приготовлен фарш.

Кишечные фабрикаты передают в производство по спецификациям на отгруженное (отпущенное) кишечное сырье (фабрикаты), которые составля­ют на каждую бригаду шприцовщиков отдельно. При передаче в экспедицию колбасные изделия взвешивают и результаты взвешивания каждой тележки, а также дату и часы отпуска запи­сывают в отвес – накладные.

После шприцовки и вязки колбасные изделия навешивают на рамы и к ней прикрепляют ярлык, который является сопроводительным документом к продукции. В ней записывают номер партии, наименование продукции, дату и время выработки, фамилию бригадира шприцовщиков и варильщика. Сводную отвес - накладную составляют в трех экземплярах.

4 БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

4.1 Обеспечение условий и безопасности труда на производстве

На основании Трудового кодекса РФ (от 30 декабря 2001 года №197-ФЗ); Федерального Закона «Об основах охраны труда в РФ» от 17 июля 1999 №181-ФЗ; «Закона об охране труда в Республике Башкортостан», (в редакции Законов РБ от 09.01.2001 года №161-з от 19.03.2003 года №488-з; в целях обеспечения условий труда, соответствующих требованиям сохранения жизни и здоровья работников в процессе трудовой деятельности) общее руководство и ответственность за обеспечение соблюдение законодательства по охране на предприятии возлагается на руководителя управляющей организации.

Охрана труда и служащих является одной из главнейших обязанностей администрации предприятия. Каждый инженер, работающий на предприятии мясной промышленности, должен сознавать свою ответственность за здоровье и жизнь людей, которыми он руководит. Инженер обязан хорошо знать возможные производственные опасности и вредности, методы и средства обеспечения безопасности технологического процесса. К этому его обязывает не только звание специалиста, но и действующее законодательство, за несоблюдение которого предусмотрена строгая ответственность. Охрана здоровья работающих, обеспечение безопасных условий труда, ликвидация травматизма и профессиональных заболеваний составляет одну из главных задач трудового законодательства.

В соответствии со статьей 217 Трудового Кодекса РФ в целях обеспечения соблюдения требований охраны труда, осуществления контроля за их выполнением в каждой организации, осуществляющей производственную деятельность, с численностью более 100 работников создается служба охраны труда или вводится должность специалиста по охране труда, имеющего соответствующую подготовку или опыт работы в этой области. Структура службы охраны труда в организации и численность работников службы охраны труда определяются работодателем с учетом рекомендаций федерального органа исполнительной власти по труду.

Исполнительная власть в области охраны труда возлагается на службу охраны труда. Ответственность за организацию безопасных технологических процессов, безопасную эксплуатацию зданий и сооружений предприятий в плане сохранения жизни и здоровья работников в процессе трудовой деятельности возлагается на главного инженера. Координация деятельности структурных подразделений предприятия по вопросам охраны труда, по профилактике производственного травматизма и профессиональных заболеваний; контроль за соблюдением требований законодательных, нормативных документов по охране труда возложена на старшего инженера отдела охраны труда и производственного контроля.

Ответственными лицами за обеспечение здоровых и безопасных условий труда на рабочих местах, соблюдение действующего законодательства о труде являются начальники цехов и подразделений, старшие мастера, а также исполняющие обязанности мастера.

В соответствии с постановлением Минтруда РФ и Минобразования РФ от 13 января 2003 года № 1/29 «Об утверждении Порядка обучения по охране труда и проверки знаний требований охраны труда работников организаций», при приеме на работу каждый работник должен пройти инструктажи в порядке, установленном статьей 18 ФЗ РФ от 17 июля 1999 года № 181-ФЗ РФ «Об основах охраны труда в РФ». Вводный инструктаж, который проводит специалист при участии инженера по охране труда, первичный инструктаж на рабочем месте. Для всех работников проводятся повторные инструктажи не реже чем через 6 месяцев, согласно установленным графиком. Внеплановые инструктажи проводят при изменении правил по охране труда, технологического процесса, замене или модернизации оборудования или других факторов влияющих на безопасность, нарушении работниками требований безопасности труда. Текущий инструктаж проводят с работниками перед работой, требующими оформления наряда-допуска, где и фиксируют его проведение.

За пожарной безопасностью следит добровольная пожарная дружина, в составе которой командир, заместитель и другие члены из числа начальников цехов, подразделений и обычных рабочих. В цехе устанавливают огнетушители и гидранты.

4.2 Мероприятия по охране окружающей среды

Современное состояние окружающей среды является глобальной проблемой во всем мире. Предприятия мясной промышленности являются одним из источников загрязнения окружающей среды.

Мероприятия по защите окружающей среды на предприятии осуществляются согласно федеральному закону РФ от 10.01.2002 г № 7-ФЗ («Об охране окружающей среды»).

Окружающую среду загрязняют сточные воды мясокомбината и выбросы в атмосферу загрязняющих веществ оборудованием мясокомбината.

Основная особенность сточных вод мясной отрасли – высокое содержание в них органических загрязнителей, поэтому необходимо направлять сточные воды перед сбросом их в общую канализацию на локальные очистные сооружения. С этой целью в составе очистной станции предусматривают сооружения механической очистки: решетки, песколовки и отстойники.

Решетки служат для извлечения из сточных вод крупных отбросов – бумаги, тряпок, целлофана, ниток, осколков костей и т. д. Отбросы, снятые с решеток, сбрасывают в металлические бочки с крышками, которые периодически вывозят автотранспортом на специальные площадки для компостирования, где их выгружают, обсыпают грунтом и оставляют в таком виде на 2 года.

Песколовки служат для задержания песка и тяжелых, крупных загрязнений органического происхождения (кусочки тканей животного и т. п.). Применяют горизонтальные песколовки с прямолинейным или круговым движением воды.

Отстойники служат для выделения оседающих и всплывающих взвешенных веществ из сточных вод предприятий мясной промышленности. Применяют вертикальные и двухъярусные отстойники, осветлители с естественной аэрацией, осветители-перегниватели.

Колбасное производство оснащено дымогенераторами, в которых при сжигании дров или опилок лиственных пород деревьев вырабатывается дым для термокамер и автокоптилок. При обжарке и копчении колбасных изделий атмосфера загрязняется оксидом углерода, диоксидом азота, сернистым ангидридом, твердыми частицами, аммиаком, фенолом и пропионовым альдегидом.

Особенность выбросов в атмосферу загрязняющих веществ от мясокомбинатов – неприятнопахнущие вещества или одоранты. Многие технологические процессы, происходящие при тепловой обработке мяса в присутствии воды, сопровождаются образованием продуктов распада белка. Наиболее перспективные методы очистки воздуха и отходящих газов следующие: мокрая очистка и абсорбция, биологическая очистка и адсорбционная очистка с применением активированного угля, цеолита или ионообменных смол.

ЗАКЛЮЧЕНИЕ

В процессе выполнения курсового проекта были решены следующие задачи:

- проявление умения самостоятельно решать вопросы организации производственных процессов в соответствии с применимыми технологическими режимами и оборудованием;

- определение оценки стабильности качества выпускаемой продукции в соответствии с приоритетными направлениями отрасли;

- использование основных норм по проектированию мясной отрасли;

- разработка вопросов организации проектированного производства по технике безопасности и вопросов экологии;

- обоснование проекта мясоперерабатывающего предприятия.

Индивидуальным заданием по проекту колбасного цеха было предусмотрение выпуска мясных хлебов.

В ходе расчета курсового проекта были получены следующие данные:

- общее количество говядины – 4486,38 кг, а свинины – 4076,1 кг:

- необходимое количество туш: КРС – 34, свиней – 96;

- общее количество шпагата – 13,41 кг;

- общее число единиц технологического оборудования составляет 14;

- общее количество рам – 45 шт, а принятое количество термокамер – 9 шт;

- всего по цеху 45 рабочих;

- общая площадь колбасного цеха составляет 1894,9 м2;

- общее количество строительных квадратов – 56.

Библиографический список

1.         Антипова А.В. и др. Проектирование предприятий мясной отрасли с основам и САПР. -М.: Колос, 2003.

2.         Антипова А.В., Глотова И. А., Козюлин Г.П. Дипломное проектирования. -Воронеж, 2001. -582с.

3.         Архангельская Н.М. Курсовое и дипломное проектирование предприятий мясной промышленности. -M.: Агропромиздат, 1986.-272с.

4.         Бредихин С.А., Бредихина О.В., Косодемьянский Ю.В. и др. Технологическое оборудование мясокомбинатов. - М.: Колос, 1997.-392с.

5.         Журавская Н.К. Технохимический контроль производства мяса и мясных продуктов. -М. : Колос, 1999.- 176с.

6.         Журавская Н.К., Алехина Л.Т. Исследование и контроль качества мяса и мясных продуктов. -М. : Агропромиздат, 1985. -296с.

7.         Корнюшко Л.М. Оборудование для производства колбасных изделий: Справочник. -М. : Колос, 1993.- 138с.

8.         Машины и оборудование для переработки мяса. -М. :Информагтех, 1996.-138с.

9.         Машины и оборудование для цехов и предприятий малой мощности по переработке сельскохозяйственной сырья. М.: Информагротех, 1992.-224с.

10.      Никитин B.C., Будашников Ю.М. Охрана труда на предприятиях мясной промышленности. -М.: Агропромиздат, 1991. -349с.

11.      Рогов И.А., Забашта Г.А., Алексахин В.А. и др. Технология и оборудования колбасного производства. -М.: Агропромиздат, 1989, -272с.

12.      Рогов И.А. Технология мяса и мясных продуктов. — М.: Агропромиздат, 1983.-578с.

13.      Рогов И.А. Общая технология мяса и мясных продуктов. - М.: Колос, 2000.-367с.

14.      Рогов И. А., Гутник Б.Е. и др. Справочник технолога колбасного производства. -М. :-Колос. 1993.-431с

15.      Сенченко Б.С., Рогов И.А., Забашта А.Г., Бондаренко В.И. Технологический сборник рецептур колбасных изделий и копченостей. - Ростов н/Д: Издательский центр «МарТ», 2001. - 864 с.

16.      Сборник нормативных показателей, действующих в мясной промышленности. Срок введения 01.01.98 г.-М.: 1997.-302с.

17.      Юхневич К.П. Сборник рецептур мясных изделий и колбас. -СПб.: Гидрометеоиздат, 1998. - 322 с.
