АЦП на микросхеме К572ПВ2.

Микросхема К572ПВ2  [2 стр.229] представляет собой АЦП двойного интегрирования с автоматической коррекцией нуля.  Сначала рассмотрим принцип работы данного класса АЦП.

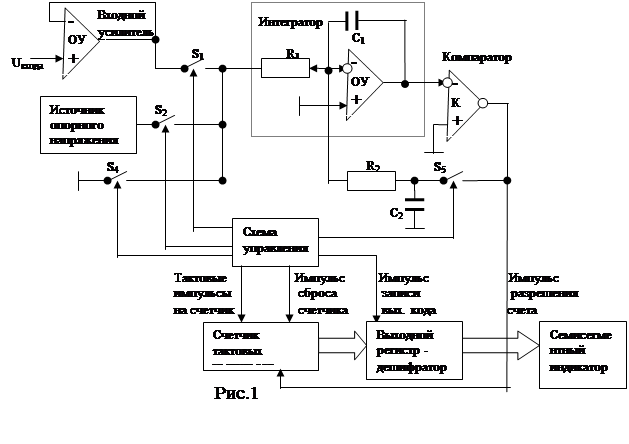

Структурная схема АЦП приведена на рис.1 [методичка стр.22 рис.13], [3 стр.464 рис.24.30].

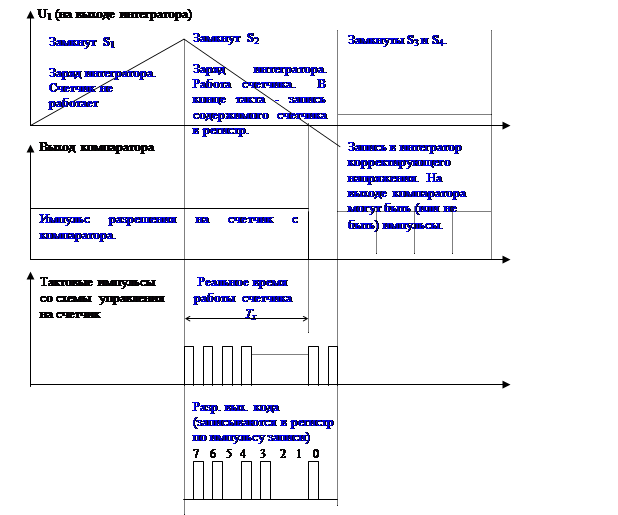

Принцип работы АЦП поясняется с помощью диаграммы на рис.2. Работа начинается с замыкания ключа S1 соответствующим сигналом схемы управления [методичка стр.21]. При наличии на входе напряжения, отличного от 0 начинается заряд конденсатора С1 интегратора. (Для определенности считаем, что входное напряжение есть и отрицательно. Входной усилитель в данной схеме играет роль повторителя напряжения. Он необходим для исключения влияния АЦП на измеряемую цепь и в процессе АЦ преобразования самостоятельной роли не играет) Обозначив время 1го такта работа АЦП , можно получить напряжение  на выходе интегратора в конце этого такта [методичка стр.21]. (По моему, здесь в методичке опечатка. Должно быть так.)


Рис.2

Нужно заметить, что в процессе работы выход ОУ интегратора “ведет” себя так, что бы напряжение на инверсном входе было нулевым. Т.е. выход ОУ станет положительным  в самом начале процесса интегрирования. При этом компаратор сразу выдаст на счетчик разрешающий сигнал. Однако, счет не начнется, поскольку импульсы со схемы управления в этом такте еще не поступают.

2й такт начинается тем, что отключается ключ S1 и включается ключ S2. При этом интегратор соединяется с источником опорного напряжения , которое обратно измеряемому по знаку. (Т.е. в нашем случае оно должно быть положительным.)  Одновременно со схемы управления на счетчик подаются тактовые импульсы, и начинается счет, разрешение которого было еще в 1м такте. Как было сказано выше, напряжение на инверсном входе ОУ интегратора близко к 0. Поэтому теперь конденсатор С1 интегратора будет разряжаться постоянным током  (входной ток ОУ обычно пренебрежимо мал). Тогда время  разрядки до нулевого уровня составит:

За это время счетчик отсчитает  тактовых импульсов, поступающих со схемы  управления с частотой  . Это число можно определить по формуле [методичка стр.21]:

Очевидно, что оно прямо пропорционально входному напряжению (в нашем случае – с обратным знаком) и не зависит от параметров интегратора.

После разрядки интегратора до 0, компаратор снимает сигнал разрешения, и счет прекращается, хотя импульсы со схемы управления продолжают приходить в течении всего такта. В конце такта происходит запись выходного кода со счетчика в выходной регистр. Применительно к микросхеме К572ПВ2 нужно заметить, что на выходе этого регистра имеется дешифратор, который позволяет непосредственно к данной микросхеме подключить 7 сегментные индикаторы типа АЛС324Б и АЛС 324В [5 стр.165] для визуального считывания информации.

В 3м такте происходит заряд конденсатора интегратора для коррекции нулевого уровня. Это необходимо потому, что все аналоговые устройства имеют смещение нуля. (Т.е. в нашем случае сравнивают входной сигнал не с нулем, а с не значительным, но отличным от нуля уровнем. Для повышения точности измерений это нужно компенсировать). 3й такт начинается тем, что отключается ключ S2 и включаются ключи S4 и S5. При этом вход интегратора зануляется. Сигнал с компаратора через цепочку R2, С2 подается непосредственно на конденсатор интегратора С1. В этом случае на С1 накопится заряд, (при отсутствии смещения это был бы нулевой заряд) определяемый смещением нуля аналоговых схем. Он и будет корректировать смещение нуля при следующем цикле измерений, который после этого начнется.



Основные параметры микросхемы К572ПВ2 [1 стр.362 табл. 6.16], [2 стр.231..233].

Число десятичных разрядов 3.5

Погрешность преобразования, ед. мл. разряда

Для варианта К572ПВ2 А

Для варианта К572ПВ2 Б

 Для варианта К572ПВ2 В

1

2

3

Напряжение питания В +5±5%,  -5±5%

Опорное напряжение UREF, В

0.1..1 (обычно используют 0.1 или 1 В,  но можно использовать и промежуточные значения)
Диапазон входного сигнала

±1.999· UREF

Входное сопротивление 20 МОм


Странное на 1й взгляд обозначение 3.5 разряда означает, что индицируется 3 младших десятичных разряда, а в 4м разряде индицируется знак числа (если он отрицательный) и 1 (если она есть в 4м разряде). Другие цифры в 4м разряде данная микросхема индицировать не может. Отметим так же, что микросхемы К572ПВ2 выпускаются в металлокерамическом корпусе 4134.48-2 с планарным расположением 48 выводов. Существует и микросхема КР572ПВ2 в пластмассовом корпусе 2123.40-2 с вертикальным расположением 40 выводов [2 стр.229..230]. Электрически они одинаковы. В данной работе везде имеется в виду микросхема К572ПВ2 с 48 выводами.

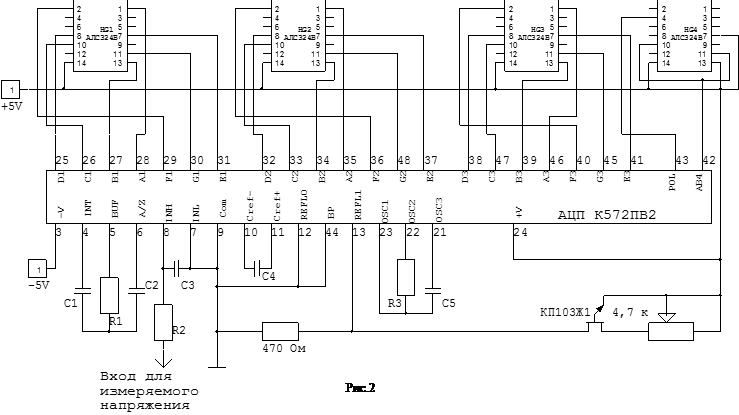

Типовое включение микросхемы К572ПВ2, рекомендованное изготовителем, приведено на рис.2 [2 стр.244 рис.4.7], [6  стр.144].  Отличие рисунков, приведенных в указанных источниках состоит в том, что в [6  стр.144] не указан способ подачи опорного напряжения. В [2 стр.244 рис.4.7] и на рис.2 для  формирования опорного напряжения применен стабилизатор тока на полевом транзисторе типа К103Ж1 [4 стр.188], но может быть применен транзистор и другого типа. Эта схема описана в [3 стр.62,63 рис.5.11].  Работа транзистора в данной схеме основана на том, что на потенциометре 4.7к образуется падение напряжения, которое приложено к затвору и "подзапирает" транзистор. Если по какой-то причине ток возрастет, возрастет и запирающее напряжение. Транзистор запрется сильнее и ток уменьшится. Если же ток уменьшится, уменьшится и запирающее напряжение. Транзистор слегка отопрется и ток возрастет. Стабилизированный таким образом ток протекает через резистор 470 Ом. Падение напряжения на этом резисторе  и является опорным напряжением, приложенным к входу 13 микросхемы К572ПВ2.  Потенциометр 4.7к  позволяет точно отрегулировать ток и получить на резисторе 470 Ом требуемое опорное напряжение. Номиналы и допуска резисторов и конденсаторов, отмеченных на рис.2 буквами с номерами, приведены в табл.1 [2 стр.243].

Табл.1.



При опорном напряжении 0.1 В При опорном напряжении 1 В

C1

0.22 мкФ±5% 0.22 мкФ±5%

C2

0.47 мкФ±5% 0.047 мкФ±5%

C3

0.01 мкФ±5% 0.01 мкФ±5%

C4

1 мкФ±5% 0.1 мкФ±5%

C5

100 пФ±5% 100 пФ±5%

R1

47 к ±5% 470 к ±5%

R2

1 МОм ±20% 1 МОм ±20%

R3

100 к ±5% 100 к ±5%

Назначение и номера некоторых выводов приведены в табл.2 [2 стр.230].

Табл.2.

Номер вывода Название Назначение
3 -V Питание –5В
4 INT Конденсатор интегратора
5 BUF Резистор интегратора
6 A/Z Конденсатор автокоррекции
7 INL Аналог. входы: низко (INL) и высоко (INH) потенциальные
8 INH
9 Com Аналоговая земля
10 Cref- Опорный конденсатор
11 Cref+
12 Refl 0 Опорное напряжение
13 Refl 1
44 BP Цифровая земля
21 OSC 3 Внешние навесные элементы встроенного тактового генератора.
22 OSC 2
23 OSC 1
24 +V Питание +5В
43 Выход полярность” (лог.0 при измеряемом напряжении ниже 0)

 Остальные контакты микросхемы – цифровые выходы, соединяемые с одноименными входами соответствующих 7 сегментных индикаторов. Цоколевка и назначение их выводов пояснены ниже.

Рекомендуется применять конденсаторы типов К71-5 или К72-9, К73-16, К73-17 [2 стр.240]. Допуск на резистор и потенциометр, номиналы которых приведены на схеме, может быть ±20%, т.к. он компенсируется регулировкой. Однако, они должны иметь хорошую временную и температурную стабильность. Указанные в табл.1 номиналы R3 и С5 обеспечивают тактовую частоту внутреннего генератора 50 кГц.

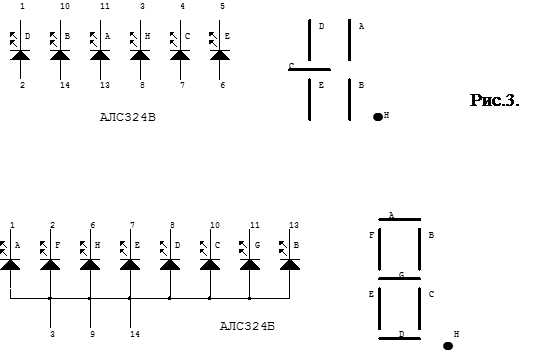

Для индикации результатов измерения рекомендовано использовать 7 сегментные индикаторы типа АЛС342Б (3 мл. разряда)  АЛС324В (1/2   4го разряда) [5 стр.165].  Цоколевка и расположение сегментов индикаторов приведена на рис.3.




Литература

1.Аналоговые и цифровые интегральные схемы. Под ред. Якубовского С.В. М. 1985.

2.Федорков Б.Г. Телец В.А.  Микросхемы ЦАП и АЦП:  функционирование, параметры, применение. М 1990.

3.Титце У. Шенк К. Полупроводниковая схемотехника.  М. 1982.

4.Транзисторы. Справочник.  Григорьев О.П. и др. М. 1989.

5. Иванов В.И. Аксенов А.И. Юшин А.М. Полупроводниковые оптоэлектронные приборы. Справочник. М. 1988.

6. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги. Серии К565..К599. Т6  М.1999.
