Доклад: Электроснабжение рассредоточенных потребителей ххх района

Доклад: Электроснабжение рассредоточенных потребителей ххх района

Дипломный проект

Исходные данные Таблица 1

п.п.

Наименование шифр

Дневной

максимум

Вечерний

максимум

Рд,

кВт

Qд,

квар

Sд,

кВА

Рв,

кВт

Qв,

квар

Sв,

кВА

ТП №1
1 Сельский жилой дом (квартира) с плитой на газе, жидком или твердом топливе 604 0,9 0,4 0,984 2,5 0,9 2,657
2 Жилой дом с электроплитой и электроводонагревателем 617 2,1 1,2 2,418 5 2,32 5,512
3 Кумысный цех на 1-2 тыс л/сутки 338 12 10 15,62 12 10 15,62
4 Столовая с электронагревательным оборудованием на 35 мест 540 20 10 22,36 10 4 10,77
5 Баня на 20 мест 561 8 5 9,433 8 5 9,433
6 Спальный корпус школы на 50 мест 508 5 0 5 8 0 8
7 Мяльно-трепальный цех 4 т/смену 360 30 25 39,051 3 0 3
8 Овощекартофелехранилище на 300-600 т 314 5 3 5,83 2 0 2
9 Гречерушка 352 3 2 3,605 1 0 1
10 Дробилка кормов КМД-2 188 30 25 39,051 0 0 0
11 Оборудование для гранулирования травянной муки ОГМ-0,8А 177 50 45 67,268 50 45 67,268
12 Склад концентрированных кормов с дробилкой ДКУ-2 328 25 23 33,97 1 0 1
13 Котельная с котлами КВ-300М или Д721 383 5 4 6,403 5 4 6,403
14 Спальный корпус школы на 80 мест 509 8 0 8 15 0 15
15 Детские ясли-сад с электроплитой на 140 мест 517 30 9 31,32 20 6 20,88
16 Жилой дом с электроплитой и электроводонагревателем 615 1,7 1,07 2,008 4 2,05 4,494
17 Фельдшерско-акушерский пункт 536 4 0 4 4 0 4
18 Детские ясли-сад с электроплитой на 140 мест 517 30 9 31,32 20 6 20,88
19 Начальная школа на 160 учащихся 502 11 0 11 4 0 4
20 Клуб со зрительным залом на 300-400 мест 526 6 3 6,708 18 10 20,591
21 Смешанный ассортимент на 6-10 мест 553 4 0 4 4 0 4
22 Пункт технического обслуживания машин и оборудования на фермах 371 10 7 12,206 5 4 6,403
23 Столовая с электронагревательным оборудованием на 50 мест 541 35 15 38,078 15 5 15,811
24 Столовая с электронагревательным оборудованием и с электроплитой на 50 мест 545 50 20 53,851 20 10 22,36
ТП №2 (ст. малая Донская)
1 Птичник на 7 тыс. молодняка 152 10 5 11,18 10 4 10,77
2 Жилой дом с электроплитой и электроводонагревателем 613 1,3 0,92 1,592 3 1,75 3,473
3 Столовая с электронагревательным оборудованием и с электроплитой на 100 мест 547 70 35 78,262 45 20 49,244
4 Столовая с электронагревательным оборудованием и с электроплитой на 100 мест 547 70 35 78,262 45 20 49,244
5 Жилой дом с электроплитой и электроводонагревателем 618 2,6 1,32 2,915 6 2,45 6,48
6 Откорм свиней на 4000 1 75 65 99,247 45 40 60,207
7 Репродуктивная свиноферма на 200 маток 20 65 55 85,146 35 25 43,011
8 Коровник привязного содержания с механизированным доением, уборкой навоза и электроводонагревателем на 400 коров 110 45 33 55,803 45 33 55,803
9 Магазин на 4 рабочих места, промтоварный 552 6 0 6 6 0 6
10 Производство молока 200 коров 22 35 30 46,097 25 20 32,015
11 Столовая с электронагревательным оборудованием и с электроплитой на 35 мест 544 35 15 38,078 15 5 15,811
12 Административное здание (контора колхоза-совхоза) на 70 рабочих мест 520 35 25 43,011 15 0 15
13 Баня на 20 мест 561 8 5 9,433 8 5 9,433
14 Репродуктивная свиноферма на 400 маток 21 90 80 120,415 50 40 64,031
15 Инкубаторий на 10 инкубаторов 169 80 0 80 80 0 80
ТП №3 (ст. Донская)
1 Репродуктивная свиноферма на 200 маток 20 65 55 85,146 35 25 43,011
2 Откорм свиней на 10000 4 240 210 318,904 120 105 159,452
3 Откорм свиней на 4000 1 75 65 99,247 45 40 60,207
4 Мельница с жерновым поставом 8/4 347 17 13 21,4 1 0 1
5 Репродуктивная свиноферма на 400 маток 21 90 80 120,415 50 40 64,031
6 Откорм свиней на 6000 2 120 105 159,452 65 60 88,459
7 Откорм свиней на 4000 1 75 65 99,247 45 40 60,207
8 Гараж с профилакторием на 60 автомашин 377 45 40 60,207 20 16 25,612
9 Участковая ветеринарная лечебница 201 20 10 22,36 10 4 10,77

Определение места расположения трансформаторной подстанции. Выбор конфигурации сети 0,38 кВ. Определение координат центра электрических нагрузо к

Потребительские трансформаторные подстанции следует располагать в центре электрических нагрузок. Если нет возможности установить трансформаторную подстанцию в расчетном месте, то ее необходимо установить в том месте, которое максимально приближено к центру электрических нагрузок.

Координаты центра электрических нагрузок определяются по формулам

Электроснабжение рассредоточенных потребителей ххх района (1),

Электроснабжение рассредоточенных потребителей ххх района (2),

где Si – полная расчётная мощность на вводе i-го потребителя, кВА;

хi уi – координаты i-ro потребителя.

Координаты потребителей низковольтной сети заносятся в табл. 2

Таблица 2

Координаты потребителей низковольтной сети

Код потребителя Координата Х Координата Y
ТП №1
П №1 (604) 24 368
П №2 (617) 50 368
П №3 (338) 77 368
П №4 (540) 154 377
П №5 (561) 189 377
П №6 (508) 225 377
П №7 (360) 259 376
П №8 (314) 316 350
П №9 (352) 357 268
П №10 (188) 285 296
П №11 (177) 225 296
П №12 (328) 166 295
П №13 (383) 36 294
П №14 (509) 96 294
П №15 (517) 97 208
П №16 (615) 447 367
П №17 (536) 430 206
П №18 (517) 359 105
П №19 (502) 327 105
П №20 (526) 294 105
П №21 (553) 262 105
П №22 (371) 230 105
П №23 (541) 197 105
П №24 (545) 166 105
ТП №2 (ст. малая Донская)
П №1 (152) 64 174
П №2 (613) 94 257
П №3 (547) 214 256
П №4 (547) 314 257
П №5 (618) 419 211
П №6 (1) 421 303
П №7 (20) 351 173
П №8 (110) 113 173
П №9 (552) 113 105
П №10 (22) 113 76
П №11 (544) 372 124
П №12 (520) 402 123
П №13 (561) 434 124
П №14 (21) 351 105
П №15 (169) 352 77
ТП №3 (ст. Донская)
П №1 (20) 262 416
П №2 (4) 159 411
П №3 (1) 201 304
П №4 (347) 124 202
П №5 (21) 52 311
П №6 (2) 314 217
П №7 (1) 365 216
П №8 (377) 130 77
П №9 (201) 467 230



Центы электрических нагрузок низковольтных сетей представленны в следующей таблице 3 для каждой ТП

Таблица 3

Центры электрических нагрузок

№ ТП (наименование)

ЦЭН

Координата Х

ЦЭН

Координата Y

ТП №1 213,024 240,052
ТП №2 (ст. малая Донская) 308,748 174,319
ТП №3 (ст. Донская) 209,288 308,446

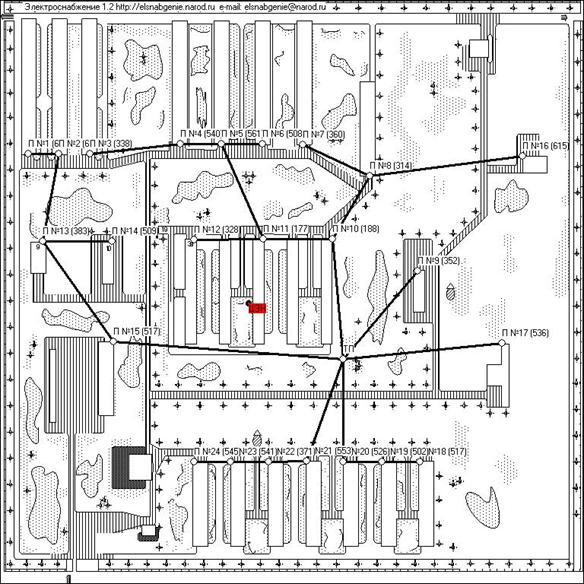

ТП1

Электроснабжение рассредоточенных потребителей ххх района

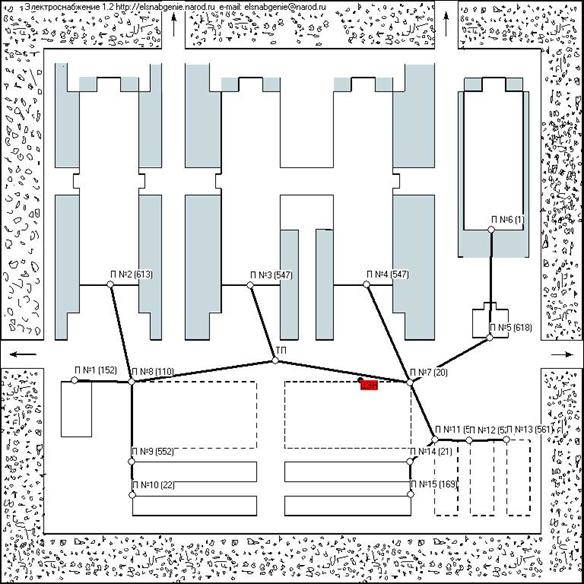

ТП2

Электроснабжение рассредоточенных потребителей ххх района

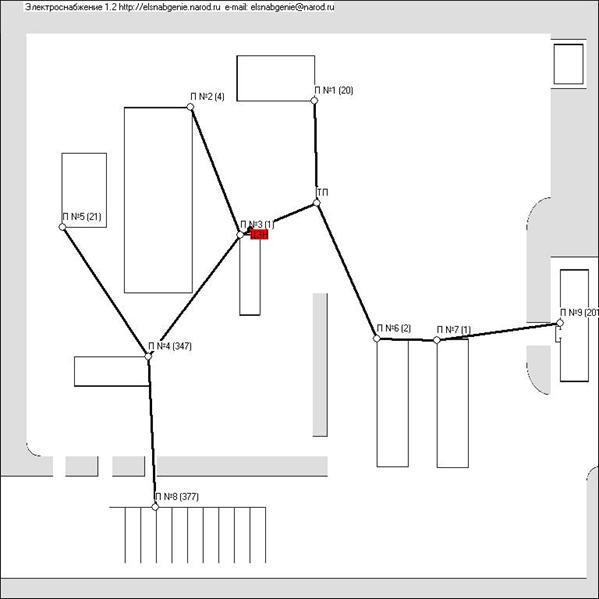

ТП3

Электроснабжение рассредоточенных потребителей ххх района

Определение электрических нагрузок сети 0,38 кВ

Определение нагрузок производится для каждого участка сети. Если расчетные нагрузки отличаются по величине не более чем в четыре раза, то их суммирование ведется методом коэффициента одновременности, в противном случае суммирование нагрузок ведется методом надбавок по формулам

Электроснабжение рассредоточенных потребителей ххх района (3)

Электроснабжение рассредоточенных потребителей ххх района (4)

где Рmах;Qmax – наибольшие из суммируемых нагрузок, кВт, квар;

ΔPi, ΔQi – надбавки от i-x нагрузок, кВт, квар.

Результаты приведены в табл.4.

Таблица 4

Расчёт нагрузок сети 0,38 кВ

Участок сети Рд, кВт Qд, квар Sд, кВА Рв, кВт Qв, квар Sв, кВА
ТП №1
617 - 604 0,9 0,4 0,984 2,5 0,9 2,657
383 - 617 2,7 1,5 3,088 6,5 2,92 7,125
540 - 338 12 10 15,62 12 10 15,62
561 - 540 27,3 16 31,643 18 12,4 21,857
561 - 508 5 0 5 8 0 8
177 - 561 35,1 19 39,912 27,6 15,4 31,605
383 - 509 8 0 8 15 0 15
517 - 383 12,2 4,9 13,147 20,7 5,8 21,497
ТП - 517 37,9 12 39,754 33,2 9,6 34,56
314 - 360 30 25 39,051 3 0 3
314 - 615 1,7 1,07 2,008 4 2,05 4,494
177 - 328 25 23 33,97 1 0 1
188 - 177 89,2 71,2 114,131 68,3 54,8 87,566
188 - 314 34,2 27,7 44,01 6,6 2,05 6,911
ТП - 188 131 104,6 167,636 72,5 56,3 91,792
541 - 545 50 20 53,851 20 10 22,36
371 - 541 72,8 29,2 78,437 29,2 13 31,963
553 - 371 78,8 33,4 85,586 32,2 15,4 35,693
ТП - 553 81,2 33,4 87,8 34,6 15,4 37,872
502 - 517 30 9 31,32 20 6 20,88
526 - 502 36,7 9 37,787 22,4 6 23,189
ТП - 526 40,3 10,8 41,722 33,6 13,6 36,248
ТП - 536 4 0 4 4 0 4
ТП - 352 3 2 3,605 1 0 1
ТП №2 (ст. малая Донская)
618 - 1 75 65 99,247 45 40 60,207
520 - 561 8 5 9,433 8 5 9,433
544 - 520 39,8 28 48,662 19,8 5 20,421
21 - 169 80 0 80 80 0 80
544 - 21 145 80 165,604 114 40 120,813
20 - 544 188,1 105 215,421 132,4 44,8 139,774
20 - 547 70 35 78,262 45 20 49,244
20 - 618 76,8 65,9 101,198 48,6 41,5 63,907
ТП - 20 334,2 207,8 393,535 218,6 101 240,804
552 - 22 35 30 46,097 25 20 32,015
110 - 552 38,6 30 48,887 28,6 20 34,899
110 - 152 10 5 11,18 10 4 10,77
110 - 613 1,3 0,92 1,592 3 1,75 3,473
ТП - 110 77,7 55,6 95,543 71,2 49,1 86,488
ТП - 547 70 35 78,262 45 20 49,244
ТП №3 (ст. Донская)
347 - 377 45 40 60,207 20 16 25,612
1 - 4 240 210 318,904 120 105 159,452
ТП - 20 65 55 85,146 35 25 43,011
347 - 21 90 80 120,415 50 40 64,031
1 - 347 128,2 82,5 152,451 63,1 49,8 80,384
ТП - 1 384,2 312,3 495,117 194 165,5 255,002
1 - 201 20 10 22,36 10 4 10,77
2 - 1 87,5 71 112,682 51 42,4 66,323
ТП - 2 182 154,4 238,669 99,7 88,8 133,512

Суммирование нагрузок ведётся методом надбавок или коэффициента одновремённости аналогично и результаты расчётов заносятся в табл.5

Таблица 5

Расчёт нагрузок на ТП

Номер ТП Рд, кВт Qд, квар Sд, кВА Рв, кВт Qв, квар Sв, кВА
ТП №1 849 463,17 967,123 495,9 251,62 556,084
ТП №2 (ст. малая Донская) 1249,5 748,22 1456,393 894,2 412,15 984,612
ТП №3 (ст. Донская) 1241,9 1015,2 1604,04 642,8 536,5 837,271

Определение места расположения распределительной трансформаторной подстанции. Конфигурация сети высокого напряжения и определение величины высокого напряжения

Распределительные, как и потребительские трансформаторные подстанции следует располагать в месте, которое максимально приближено к центру электрических нагрузок. Координаты центра электрических нагрузок определяются аналогично сети 0,38 кВ.

Таблица 6

Координаты потребителей низковольтной сети

ТП Координата Х Координата Y
ТП №1 3,5 3,2
ТП №2 (ст. малая Донская) 7,9 4,1
ТП №3 (ст. Донская) 8 6,1

Центр электрических нагрузок высоковольтной сети имеет следующие координаты:

Х=6,882 км

Y=4,679 км

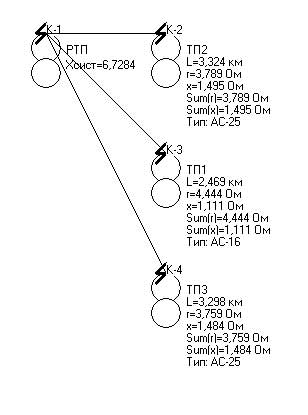

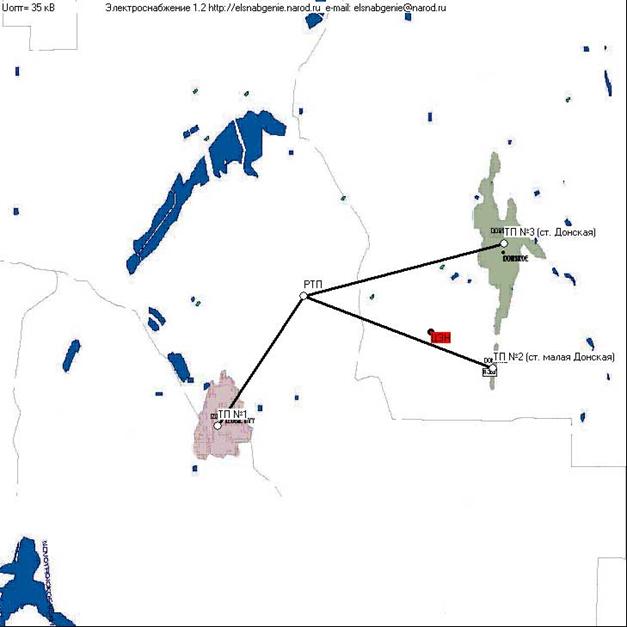

Схема ВВ сети

Электроснабжение рассредоточенных потребителей ххх района

Определение нагрузок в сети высокого напряжения

Нагрузки определяются для каждого участка сети . Если расчётные нагрузки отличаются по величине не более чем в четыре раза, то их суммирование ведётся методом коэффициента одновремённости по формулам

Электроснабжение рассредоточенных потребителей ххх района (5,6)

где ко коэффициент одновремённости (ко=0,7);

Электроснабжение рассредоточенных потребителей ххх районав противном случае суммирование нагрузок ведется методом надбавок по формулам

Электроснабжение рассредоточенных потребителей ххх района, (7)

Электроснабжение рассредоточенных потребителей ххх района, (8)

где Рmax; Qmax – наибольшие из суммируемых нагрузок, кВт, квар;

D Рi; DQi – надбавки от i-х нагрузок, кВт, квар.

Результаты остальных расчётов показаны в табл. 7

Таблица 7

Результаты суммирования нагрузок в сети высокого напряжения

Номер

участка

Рд,

кВт

Qд,

квар

Sд,

кВА

Рв,

кВт

Qв,

квар

Sв,

кВА

РТП - ТП №3 (ст. Донская) 1241,9 1015,2 1604,04 642,8 536,5 837,271
РТП - ТП №1 849 463,17 967,123 495,9 251,62 556,084
РТП - ТП №2 (ст. малая Донская) 1249,5 748,22 1456,393 894,2 412,15 984,612

Оптимальное напряжение высоковольтной сети определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (9)

где Lэк – эквивалентная длина линии, км;

Р1 – расчётная мощность на головном участке (участках), кВт.

Эквивалентная длина участка определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (10)

где Li – длина i-го участка линии, км;

Рi – мощность i-го участка линии, кВт.

Эквивалентная длина составит

Электроснабжение рассредоточенных потребителей ххх района3,097 км.

Электроснабжение рассредоточенных потребителей ххх района32,634 кВ.

Принимаем стандартное напряжение 35 кВ.

Определение числа и мощности трансформаторов на подстанции

Для потребителей II и III категории в зависимости от величины расчетной нагрузки могут применяться трансформаторные подстанции с одним или двумя трансформаторами. С учетом перспективы развития выбирается коэффициент роста нагрузок трансформаторной подстанции.

Расчетная нагрузка с учетом перспективы развития определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (11)

где кр - коэффициент роста нагрузок.

Мощность трансформатора выбирается по таблицам 22 приложения 1 [Электроснабжение сельского хозяйства: Методическое пособие. Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.] «Интервалы роста нагрузок для выбора трансформаторов», исходя из условия,

Электроснабжение рассредоточенных потребителей ххх района (12)

Где Sэн – нижний экономический интервал;

Sэв – верхний экономический интервал.

Технические данные выбранного трансформатора заносятся в табл . 8

Таблица 8 Технические данные трансформатора

№ ТП

Тип

Номинальная мощность,

кВ А

Сочетание напряжений, кВ Потери, кВт Напряжение к.з. % Ток х.х., %
В.Н. Н.Н. х.х к.з.
ТП №1 2 х ТМ-630 1260 35 0,4 4 15,2 6,5 2,2
ТП №2 (ст. малая Донская) 2 х ТМ-630 1260 35 0,4 4 15,2 6,5 2,2
ТП 3 (ст. Донская) 3 х ТМ-630 1890 35 0,4 6 22,8 6,5 2,4

Выбранный трансформатор проверяется по коэффициенту систематических перегрузок согласно приложения 1 таблицы 26 [Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.].

Выбранный трансформатор проверяется по коэффициенту систематических перегрузок .

Электроснабжение рассредоточенных потребителей ххх района (13)

Результаты расчета коэффициента систематических перегрузок для ТП представлены в таблице далее. Коэффициент систематических перегрузок не должен превышать 1,5.

Таблица 9 Коэффициент системных перегрузок ТП

Трансформаторная подстанция

Электроснабжение рассредоточенных потребителей ххх района

ТП 1 0,76
ТП 2 (ст. малая Донская) 1,15
ТП 3 (ст. Донская) 0,84

Выбор типа подстанции

Для электроснабжения сельских потребителей на напряжении 0,38/0,22 кВ непосредственно возле центров потребления электроэнергии сооружают трансформаторные пункты или комплектные трансформаторные подстанции на 35, 6-10/0,38-0,22 кВ. Обычно мощности трансформаторных пунктов не очень значительны, и иногда их размещают на деревянных мачтовых конструкциях. Комплектные трансформаторные подстанции устанавливают на специальных железобетонных опорах. Трансформаторные пункты при использовании дерева монтируют на АП-образных опорах. Они имеют невысокую стоимость, и их сооружают в короткий срок, причем для их сооружения используют местные строительные материалы.

Комплектные подстанции полностью изготавливают на заводах, а на месте установки их только монтируют на соответствующих железобетонных опорах или фундаментах. Эксплуатация таких трансформаторных пунктов и комплектных подстанций очень проста, что обусловило их широкое применение в практике вообще и, особенно в сельской энергетике. Их применяют также на окраинах городов, а иногда и в качестве цеховых пунктов электроснабжения на заводах и фабриках. На этих подстанциях имеется вся необходимая аппаратура для присоединения к линии 35, 6-10 кВ (разъединитель, вентильные разрядники, предохранители), силовой трансформатор мощностью от 25 до 630 кВА и распределительное устройство сети 0,38/0,22 кВ, смонтированное в герметизированном металлическом ящике. На конструкции подстанции крепят необходимое число изоляторов для отходящих воздушных линий 0,38/0,22 кВ.

Расчёт сечения проводов сети высокого напряжения

Расчёт сечения проводов сети высокого напряжения производится по экономической плотности тока

Электроснабжение рассредоточенных потребителей ххх района , (14)

где Iр – расчётный ток участка сети, А;

jэк – экономическая плотность тока, А/мм2

Продолжительность использования максимума нагрузки Тм.

Максимальный ток участка линии высокого напряжения определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (15)

где Sp – полная расчетная мощность, кВА;

Uном – номинальное напряжение, кВ.

Расчёт сечения проводов ведётся для всех участков сети , расчет сечения проводов на остальных участках ведется аналогично, и результаты расчётов сводятся в таблицу 10.

Таблица 10

Расчёт сечения проводов в сети высокого напряжения

Участок сети Sр, кВА Рр, кВт Iр, А Тм, час jэк., А/мм2 Fэк, мм2 Марка провода
РТП - ТП №3 (ст. Донская) 1604,04 1241,9 26,459 3400 1,1 24,053 AC-25
РТП - ТП №1 967,123 849 15,953 3400 1,1 14,502 AC-16
РТП - ТП №2 (ст. малая Донская) 1456,393 1249,5 24,024 3400 1,1 21,84 AC-25

Определение потерь напряжения в высоковольтной сети и трансформаторе

Потери напряжения на участках линии высокого напряжения в вольтах определяются по формуле

Электроснабжение рассредоточенных потребителей ххх района (16)

где Р – активная мощность участка, кВт;

Q – реактивная мощность участка, квар;

rо – удельное активное сопротивление провода, Ом/км (табл.18 П1 [Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. 100 с.]);

хо – удельное реактивное сопротивление провода, Ом/км (табл.19 П.1[Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. 100 с.]);

L – длина участка, км.

Потеря напряжения на участке сети на участке сети высокого напряжения в процентах от номинального, определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (17)

Расчёт ведётся для всех участков и сводятся в табл. 11.

Таблица 11

Потери напряжения в сети высокого напряжения

Участок сети

Марка

провода

Р, кВт rо, Ом/км Q, квар хо, Ом/км L, км D U, В D U, %
РТП - ТП №3 (ст. Донская) AC-25 1241,9 1,14 1015,2 0,45 3,298 176,452 0,504
РТП - ТП №1 AC-16 849 1,8 463,17 0,45 2,469 122,506 0,35
РТП - ТП №2 (ст. малая Донская) AC-25 1249,5 1,14 748,22 0,45 3,324 167,256 0,477

Потери напряжения в трансформаторе определяются по формуле

Электроснабжение рассредоточенных потребителей ххх района, (18)

где Smax – расчётная мощность, кВА;

Sтр – мощность трансформатора, кВА;

Uа – активная составляющая напряжения короткого замыкания, %;

Uр – реактивная составляющая напряжения короткого замыкания, %.

активная составляющая напряжения короткого замыкания определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (19)

где DРк.з. –потери короткого замыкания в трансформаторе, кВт.

реактивная составляющая напряжения короткого замыкания определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (20)

где Uк.з. – напряжение короткого замыкания, %.

Коэффициент мощности определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (21)

где Рр –расчётная активная мощность, кВт;

Sр – расчетная полная мощность, кВА.

Трансформаторная подстанция Расчетные значения
ТП №1

Электроснабжение рассредоточенных потребителей ххх района0,012 %,

Электроснабжение рассредоточенных потребителей ххх района6,499 %,

Электроснабжение рассредоточенных потребителей ххх района0,877,

sin(j)=0,48

Электроснабжение рассредоточенных потребителей ххх района2,402 %

ТП №2 (ст. малая Донская)

Электроснабжение рассредоточенных потребителей ххх района0,012 %,

Электроснабжение рассредоточенных потребителей ххх района6,499 %,

Электроснабжение рассредоточенных потребителей ххх района0,857,

sin(j)=0,515

Электроснабжение рассредоточенных потребителей ххх района3,88 %

ТП №3 (ст. Донская)

Электроснабжение рассредоточенных потребителей ххх района0,012 %,

Электроснабжение рассредоточенных потребителей ххх района6,499 %,

Электроснабжение рассредоточенных потребителей ххх района0,774,

sin(j)=0,633

Электроснабжение рассредоточенных потребителей ххх района3,499 %



Определение потерь мощности и энергии в сети высокого напряжения и трансформаторе

Правильный выбор электрооборудования, определение рациональных режимов его работы, выбор самого экономичного способа повышения коэффициента мощности дают возможность снизить потери мощности и энергии в сети и тем самым определить наиболее экономичный режим в процессе эксплуатации.

Потери мощности в линии определяются по формуле

Электроснабжение рассредоточенных потребителей ххх района (22)

где I – расчётный ток участка, А;

rо – удельное активное сопротивление участка, Ом/км;

L – длина участка, км.

Энергии, теряемая на участке линии, определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (23)

где t - время потерь, час.

Время потерь определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (24)

где Тм – число часов использования максимума нагрузки, (П.1 таблица 10 [Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.]), час.

Расчёт ведётся для всех участков, результаты расчётов заносятся в таблицу 12

Таблица 12

Определение потерь мощности и энергии в сети высокого напряжения

Участок сети I, А ro, Ом/км L, км D Р, кВт Тм, час

t ,

час

D W,

кВт·ч

РТП - ТП №3 (ст. Донская) 26,459 1,14 3,298 6,926 3400 1885,992 13062,38
РТП - ТП №1 15,953 1,8 2,469 1,885 3400 1885,992 3555,094
РТП - ТП №2 (ст. малая Донская) 24,024 1,14 3,324 5,755 3400 1885,992 10853,883
Итого: 9,091 14,565 27471,356

Потеря мощности и энергии, теряемые в высоковольтных линиях, в процентах от потребляемой определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (25)

Электроснабжение рассредоточенных потребителей ххх района, (26)

Электроснабжение рассредоточенных потребителей ххх района0,436 %,

Электроснабжение рассредоточенных потребителей ххх района0,241 %.

Потери мощности и энергии в высоковольтной сети не должны превышать 10%.

Потери мощности в трансформаторе определяются по формуле

Электроснабжение рассредоточенных потребителей ххх района (27)

где DРх.х – потери холостого хода трансформатора, кВт (табл.28 П.1 [Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.]);

D Рк.з – потери в меди трансформатора, кВт (табл.28 П.1 [Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. 100 с.]);

b - коэффициент загрузки трансформатора.

Потери энергии в трансформаторе определяются по формуле

Электроснабжение рассредоточенных потребителей ххх района, (28)

Трансформаторная подстанция Расчетные значения
ТП №1

Электроснабжение рассредоточенных потребителей ххх района12,955 кВт,

Электроснабжение рассредоточенных потребителей ххх района 36934,947 кВт×ч.

ТП №2 (ст. малая Донская)

Электроснабжение рассредоточенных потребителей ххх района24,307 кВт,

Электроснабжение рассредоточенных потребителей ххх района 36946,299 кВт×ч.

ТП №3 (ст. Донская)

Электроснабжение рассредоточенных потребителей ххх района22,422 кВт,

Электроснабжение рассредоточенных потребителей ххх района 54462,414 кВт×ч.

 Определение допустимой потери напряжения в сетях 0,38 кВ

Допустимая потеря напряжения в сети 0,38 кВ определяется для правильного выбора сечения проводов линии 0,38 кВ.

В режиме минимальной нагрузки проверяется отклонение напряжения, у ближайшего потребителя, которое не должно превышать +5%. В максимальном режиме отклонение напряжения у наиболее удалённого потребителя должно быть не более минус 5%. На районной подстанции осуществляется режим встречного регулирования dU100=5%; dU25=2%.

В минимальном режиме определяется регулируемая надбавка трансформатора

Электроснабжение рассредоточенных потребителей ххх района (29)

где Электроснабжение рассредоточенных потребителей ххх района - надбавка на шинах РТП в минимальном режиме, %;

Электроснабжение рассредоточенных потребителей ххх района - потеря напряжения в линии 35 кВ в минимальном режиме, %;

Электроснабжение рассредоточенных потребителей ххх района - потеря напряжения в трансформаторе в минимальном режиме, %;

Электроснабжение рассредоточенных потребителей ххх района - конструктивная надбавка трансформатора, %.

Допустимая потеря напряжения в линии 0,38 кВ в максимальном режиме определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (30)

Трансформаторная подстанция Расчетные значения
ТП №1

Электроснабжение рассредоточенных потребителей ххх района2,688 %, принимается стандартная регулируемая надбавка равная 2,5 %,

Электроснабжение рассредоточенных потребителей ххх района7,696 %, что составляет 28,88 В.

ТП №2 (ст. малая Донская)

Электроснабжение рассредоточенных потребителей ххх района3,08925 %, принимается стандартная регулируемая надбавка равная 2,5 %,

Электроснабжение рассредоточенных потребителей ххх района4,74 %, что составляет 17,86 В.

ТП №3 (ст. Донская)

Электроснабжение рассредоточенных потребителей ххх района3,00075 %, принимается стандартная регулируемая надбавка равная 2,5 %,

Электроснабжение рассредоточенных потребителей ххх района5,501 %, что составляет 20,9 В.

Определение сечения проводов и фактических потерь напряжения, мощности и энергии в сетях 0,38 кВ

Сечения проводов ВЛ-0,38 кВ определяются по экономическим интервалам, или по допустимой потере напряжения по формулам, соответствующим конфигурации сети.

Сечения проводов магистрали по допустимой потере напряжения определяются по формуле

Электроснабжение рассредоточенных потребителей ххх района, (31)

где g - удельная проводимость провода, (для алюминия g=32 Ом м /мм2);

D Uдоп.а активная составляющая допустимой потери напряжения, В;

Рi – активная мощность i-го участка сети, Вт;

Li – длина i-го участка сети, м;

Uном – номинальное напряжение сети, В.

Активная составляющая допустимой потери напряжения определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района,

где DUр реактивная составляющая допустимой потери напряжения, В.

реактивная составляющая допустимой потери напряжения определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района,

где Qi – реактивная мощность i-го участка сети, квар;

Li – длина i-го участка сети, км;

хо – удельное индуктивное сопротивление провода, Ом/км ;

Uном – номинальное напряжение, кВ.

Фактическая потеря напряжения определяется по формуле:

Электроснабжение рассредоточенных потребителей ххх района (32)

Для повышения пропускной способности и уменьшения сечения проводов у потребителей, имеющих большую реактивную мощность (25 и более квар) устанавливается поперечная емкостная компенсация.

Расчетная реактивная мощность после установки поперечной компенсации определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района,

где Qp.дк. – расчетная реактивная мощность до компенсации.

Таблица 13 Компенсация реактивной мощности сети 0,38 кВ

Участок сети Рд, кВт Qд, квар до компенсации Qд, квар после компенсации Sд, кВА Рв, кВт Qв, квар до компенсации Qв, квар после компенсации Sв, кВА

Компенсатор

тип/мощность

ТП №1
617 - 604 0,9 0,4 0,4 0,984 2,5 0,9 0,9 2,657 -
383 - 617 2,7 1,5 1,5 3,088 6,5 2,92 2,92 7,125 -
540 - 338 12 10 10 15,62 12 10 10 15,62 -
561 - 540 27,3 16 16 31,643 18 12,4 12,4 21,857 -
561 - 508 5 0 0 5 8 0 0 8 -
177 - 561 35,1 19 19 39,912 27,6 15,4 15,4 31,605 -
383 - 509 8 0 0 8 15 0 0 15 -
517 - 383 12,2 4,9 4,9 13,147 20,7 5,8 5,8 21,497 -
ТП - 517 37,9 12 12 39,754 33,2 9,6 9,6 34,56 -
314 - 360 30 25 25 39,051 3 0 0 3 -
314 - 615 1,7 1,07 1,07 2,008 4 2,05 2,05 4,494 -
177 - 328 25 23 23 33,97 1 0 0 1 -
188 - 177 89,2 71,2 21,2 91,684 68,3 54,8 4,8 68,468 ККУ-0,4-50У3/50
188 - 314 34,2 27,7 27,7 44,01 6,6 2,05 2,05 6,911 -
ТП - 188 131 104,6 54,6 141,923 72,5 56,3 6,3 72,773 -
541 - 545 50 20 20 53,851 20 10 10 22,36 -
371 - 541 72,8 29,2 29,2 78,437 29,2 13 13 31,963 -
553 - 371 78,8 33,4 33,4 85,586 32,2 15,4 15,4 35,693 -
ТП - 553 81,2 33,4 33,4 87,8 34,6 15,4 15,4 37,872 -
502 - 517 30 9 9 31,32 20 6 6 20,88 -
526 - 502 36,7 9 9 37,787 22,4 6 6 23,189 -
ТП - 526 40,3 10,8 10,8 41,722 33,6 13,6 13,6 36,248 -
ТП - 536 4 0 0 4 4 0 0 4 -
ТП - 352 3 2 2 3,605 1 0 0 1 -
ТП №2 (ст. малая Донская)
618 - 1 75 65 40 85 45 40 15 47,434 УКН-0,4-25/25
520 - 561 8 5 5 9,433 8 5 5 9,433 -
544 - 520 39,8 28 28 48,662 19,8 5 5 20,421 -
21 - 169 80 0 0 80 80 0 0 80 -
544 - 21 145 80 55 155,08 114 40 15 114,982 УКН-0,4-25/25
20 - 544 188,1 105 80 204,405 132,4 44,8 19,8 133,872 -
20 - 547 70 35 35 78,262 45 20 20 49,244 -
20 - 618 76,8 65,9 40,9 87,011 48,6 41,5 16,5 51,324 -
ТП - 20 334,2 207,8 117,5 354,253 218,6 101 10,5 218,852 ККУ-0,4-50У3/50
552 - 22 35 30 30 46,097 25 20 20 32,015 -
110 - 552 38,6 30 30 48,887 28,6 20 20 34,899 -
110 - 152 10 5 5 11,18 10 4 4 10,77 -
110 - 613 1,3 0,92 0,92 1,592 3 1,75 1,75 3,473 -
ТП - 110 77,7 55,6 30,6 83,508 71,2 49,1 24,1 75,168 УКН-0,4-25/25
ТП - 547 70 35 35 78,262 45 20 20 49,244 -
ТП №3 (ст. Донская)
347 - 377 45 40 40 60,207 20 16 16 25,612 -
1 - 4 240 210 110 264,007 120 105 5 120,104 УКМ58-0,4-100-33 1/3 У3/100
ТП - 20 65 55 35 73,824 35 25 5 35,355 ККУ-0,4-20У3/20
347 - 21 90 80 55 105,475 50 40 15 52,201 УКН-0,4-25/25
1 - 347 128,2 82,5 57,5 140,504 63,1 49,8 24,8 67,798 -
ТП - 1 384,2 312,3 169,1 419,767 194 165,5 22,2 195,266 УКН-0,4-25/25
1 - 201 20 10 10 22,36 10 4 4 10,77 -
2 - 1 87,5 71 46 98,854 51 42,4 17,4 53,886 УКН-0,4-25/25
ТП - 2 182 154,4 79,4 198,565 99,7 88,8 13,8 100,65 ККУ-0,4-50У3/50



Таблица 14

Определение расчетных сечений и типа проводов

Участок сети Расчетное сечение провода, мм Марка провода Фактическая потеря напряжения, В
ТП №1
617 - 604 0,065 AC-16 0,119
383 - 617 0,573 AC-16 1,052
540 - 338 2,671 AC-16 5,018
561 - 540 2,728 AC-16 4,968
561 - 508 0,506 AC-16 0,852
177 - 561 9,165 AC-16 16,066
383 - 509 1,349 AC-16 2,273
517 - 383 3,668 AC-16 6,501
ТП - 517 22,45 AC-25 24,289
314 - 360 5,518 AC-16 10,139
314 - 615 0,633 AC-16 1,175
177 - 328 4,306 AC-16 8,059
188 - 177 15,585 AC-16 26,355
188 - 314 6,28 AC-16 11,448
ТП - 188 45,07 AC-50 25,051
541 - 545 4,432 AC-16 7,831
371 - 541 6,936 AC-16 12,14
553 - 371 7,301 AC-16 12,788
ТП - 553 23,238 AC-25 25,166
502 - 517 2,72 AC-16 4,774
526 - 502 3,433 AC-16 5,971
ТП - 526 10,199 AC-16 17,489
ТП - 536 1,541 AC-16 2,596
ТП - 352 0,834 AC-16 1,554
ТП №2 (ст. малая Донская)
618 - 1 37,571 AC-50 13,367
520 - 561 1,177 AC-16 1,339
544 - 520 5,662 AC-16 6,322
21 - 169 10,233 AC-16 10,616
544 - 21 20,121 AC-25 13,548
20 - 544 56,308 AC-70 14,238
20 - 547 34,142 AC-35 16,569
20 - 618 31,747 AC-35 15,582
ТП - 20 446,853 AC-500 15,451
552 - 22 4,817 AC-16 5,494
110 - 552 13,16 AC-16 14,043
110 - 152 2,261 AC-16 2,514
110 - 613 0,512 AC-16 0,592
ТП - 110 52,8 AC-70 13,449
ТП - 547 24,322 AC-25 16,193
ТП №3 (ст. Донская)
347 - 377 27,319 AC-35 16,252
1 - 4 207,725 AC-240 18,694
ТП - 20 24,594 AC-25 18,997
347 - 21 63,477 AC-70 18,419
1 - 347 89,215 AC-95 19,081
ТП - 1 185,01 AC-240 17,506
1 - 201 8,428 AC-16 10,566
2 - 1 19,266 AC-25 15,242
ТП - 2 141,497 AC-150 19,307

Потери мощности и энергии в линиях 0,38 кВ определяются аналогично потерям мощности и энергии в высоковольтной линии, результаты расчётов указываются в таблице 15

Таблица 15

Потери мощности и энергии в сети 0,38 кВ

Участок

сети

S,

кВА

 Р,

кВт

I, А

ro,

Ом/км

L, м

D Р,

кВт

Тм,

час

t , час

D W,

кВтч

ТП №1
617 - 604 0,984 0,9 1,495 1,8 26 0 1300 565,1 0
383 - 617 3,088 2,7 4,691 1,8 75,312 0,008 1300 565,1 4,5
540 - 338 15,62 12 23,732 1,8 77,524 0,235 1700 757,1 177,9
561 - 540 31,643 27,3 48,076 1,8 35 0,436 2200 1036,6 451,9
561 - 508 5 5 7,596 1,8 36 0,011 1300 565,1 6,2
177 - 561 39,912 35,1 60,64 1,8 88,639 1,76 2200 1036,6 1824,4
383 - 509 8 8 12,154 1,8 60 0,047 1300 565,1 26,5
517 - 383 13,147 12,2 19,974 1,8 105,437 0,227 1700 757,1 171,8
ТП - 517 39,754 37,9 60,399 1,14 197,194 2,46 2200 1036,6 2550
314 - 360 39,051 30 59,331 1,8 62,649 1,19 2200 1036,6 1233,5
314 - 615 2,008 1,7 3,05 1,8 132,098 0,006 1300 565,1 3,3
177 - 328 33,97 25 51,612 1,8 59,008 0,848 2200 1036,6 879
188 - 177 91,684 89,2 139,299 1,8 60 6,286 2800 1429,7 8987
188 - 314 44,01 34,2 66,866 1,8 62,265 1,503 2200 1036,6 1558
ТП - 188 141,923 131 215,629 0,576 103,657 8,328 3200 1726,9 14381,6
541 - 545 53,851 50 81,818 1,8 31 1,12 2200 1036,6 1160,9
371 - 541 78,437 72,8 119,172 1,8 33 2,53 2800 1429,7 3617,1
553 - 371 85,586 78,8 130,034 1,8 32 2,921 2800 1429,7 4176,1
ТП - 553 87,8 81,2 133,398 1,14 93,219 5,673 2800 1429,7 8110,6
502 - 517 31,32 30 47,585 1,8 32 0,391 2200 1036,6 405,3
526 - 502 37,787 36,7 57,411 1,8 33 0,587 2200 1036,6 608,4
ТП - 526 41,722 40,3 63,39 1,8 87,7 1,902 2200 1036,6 1971,6
ТП - 536 4 4 6,077 1,8 137,046 0,027 1300 565,1 15,2
ТП - 352 3,605 3 5,477 1,8 98,436 0,015 1300 565,1 8,4
Итого 1758,184 38,511 52329,2
ТП №2 (ст. малая Донская)
618 - 1 85 75 129,144 0,576 92,021 2,652 2800 1429,7 3791,5
520 - 561 9,433 8 14,331 1,8 32,015 0,035 1300 565,1 19,7
544 - 520 48,662 39,8 73,934 1,8 30,016 0,886 2200 1036,6 918,4
21 - 169 80 80 121,547 1,8 28,017 2,235 2800 1429,7 3195,3
544 - 21 155,08 145 235,619 1,14 28,319 5,376 3200 1726,9 9283,8
20 - 544 204,405 188,1 310,561 0,412 53,31 6,355 3200 1726,9 10974,4
20 - 547 78,262 70 118,906 0,83 91,787 3,231 2800 1429,7 4619,3
20 - 618 87,011 76,8 132,199 0,83 77,897 3,389 2800 1429,7 4845,2
ТП - 20 354,253 334,2 538,231 0,045 116,758 4,566 3400 1885,9 8611
552 - 22 46,097 35 70,037 1,8 29 0,768 2200 1036,6 796,1
110 - 552 48,887 38,6 74,276 1,8 68 2,025 2200 1036,6 2099,1
110 - 152 11,18 10 16,986 1,8 49,01 0,076 1300 565,1 42,9
110 - 613 1,592 1,3 2,418 1,8 86,122 0,002 1300 565,1 1,1
ТП - 110 83,508 77,7 126,877 0,412 124,071 2,468 2800 1429,7 3528,4
ТП - 547 78,262 70 118,906 1,14 68,147 3,295 2800 1429,7 4710,8
Итого 974,49 37,359 57437
ТП №3 (ст. Донская)
347 - 377 60,207 45 91,475 0,83 125,143 2,607 2200 1036,6 2702,4
1 - 4 264,007 240 401,117 0,12 114,947 6,657 3200 1726,9 11495,9
ТП - 20 73,824 65 112,163 1,14 85,331 3,671 2800 1429,7 5248,4
347 - 21 105,475 90 160,252 0,412 130,633 4,146 2800 1429,7 5927,5
1 - 347 140,504 128,2 213,473 0,308 127,8 5,381 3200 1726,9 9292,4
ТП - 1 419,767 384,2 637,769 0,12 68,7 10,059 3400 1885,9 18970,2
1 - 201 22,36 20 33,972 1,8 102,956 0,641 1700 757,1 485,3
2 - 1 98,854 87,5 150,193 1,14 51,009 3,935 2800 1429,7 5625,8
ТП - 2 198,565 182 301,688 0,194 124,087 6,573 3200 1726,9 11350,9
Итого 930,606 43,67 71098,8

Определение конструктивных параметров высоковольтной и низковольтной линий

Проектируемые объекты находятся в III климатическом районе по ветровым нагрузкам и в III климатическом районе по гололёду.

Для воздушной линии электропередач напряжением 35, 10, 6 кВ принимаются унифицированные железобетонные опоры максимальный габаритный пролёт которых для данного климатического района составляет 125 м.

Участок РТП - ТП №3 (ст. Донская): Длина участка – 2,469 км. К установке принимаются следующие опоры: №1, №22 анкерная опора УБ35-1в и №2 – 21 - промежуточная опора ПБ35-3в. Промежуточных опор 20. Пролёт между опорами составляет 123 м.
Участок РТП - ТП №1: Длина участка 3,324 км. К установке принимаются следующие опоры: №1, №22 – анкерная опора УБ35-1в и №2 – 21 - промежуточная опора ПБ35-3в. Промежуточных опор 27. Пролёт между опорами составляет 123 м.
Участок РТП - ТП №2 (ст. малая Донская): Длина участка – 3,298 км. К установке принимаются следующие опоры: 1, №22 – анкерная опора УБ35-1в и №2 – 21 - промежуточная опора ПБ35-3в. Промежуточных опор 27. Пролёт между опорами составляет 122 м.

Для воздушной линии электропередач напряжением 0,38 кВ принимаются унифицированные железобетонные опоры, максимальный пролёт которых для данного климатического района и провода марки АС составляет 35 м.

Трансформаторная подстанция ТП №1. Участок сети 617 - 604, длина линии – 26 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 26 м.
Трансформаторная подстанция ТП №1. Участок сети 383 - 617, длина линии – 75,312 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 25 м.
Трансформаторная подстанция ТП №1. Участок сети 540 - 338, длина линии – 77,524 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 25 м.
Трансформаторная подстанция ТП №1. Участок сети 561 - 540, длина линии – 35 м. К установке принимаются следующие опоры: 1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 17 м.
Трансформаторная подстанция ТП №1. Участок сети 561 - 508, длина линии – 36 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 18 м.
Трансформаторная подстанция ТП №1. Участок сети 177 - 561, длина линии – 88,639 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 29 м.
Трансформаторная подстанция ТП №1. Участок сети 383 - 509, длина линии – 60 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 30 м.
Трансформаторная подстанция ТП №1. Участок сети 517 - 383, длина линии – 105,437 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 26 м.
Трансформаторная подстанция ТП №1. Участок сети ТП- 517, длина линии – 197,194 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 6. Пролёт между опорами составляет 32 м.
Трансформаторная подстанция ТП №1. Участок сети 314 - 360, длина линии – 62,649 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 31 м.
Трансформаторная подстанция ТП №1. Участок сети 314 - 615, длина линии – 132,098 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 33 м.
Трансформаторная подстанция ТП №1. Участок сети 177 - 328, длина линии – 59,008 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 29 м.
Трансформаторная подстанция ТП №1. Участок сети 188 - 177, длина линии – 60 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 30 м.
Трансформаторная подстанция ТП №1. Участок сети 188 - 314, длина линии – 62,265 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 31 м.
Трансформаторная подстанция ТП №1. Участок сети ТП- 188, длина линии – 103,657 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 34 м.
Трансформаторная подстанция ТП №1. Участок сети 541 - 545, длина линии – 31 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 31 м.
Трансформаторная подстанция ТП №1. Участок сети 371 - 541, длина линии – 33 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 33 м.
Трансформаторная подстанция ТП №1. Участок сети 553 - 371, длина линии – 32 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 32 м.
Трансформаторная подстанция ТП №1. Участок сети ТП- 553, длина линии – 93,219 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 31 м.
Трансформаторная подстанция ТП №1. Участок сети 502 - 517, длина линии – 32 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 32 м.
Трансформаторная подстанция ТП №1. Участок сети 526 - 502, длина линии – 33 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 33 м.
Трансформаторная подстанция ТП №1. Участок сети ТП- 526, длина линии – 87,7 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 29 м.
Трансформаторная подстанция ТП №1. Участок сети ТП- 536, длина линии – 137,046 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 34 м.
Трансформаторная подстанция ТП №1. Участок сети ТП- 352, длина линии – 98,436 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 32 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 618 - 1, длина линии – 92,021 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 30 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 520 - 561, длина линии – 32,015 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 32 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 544 - 520, длина линии – 30,016 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 30 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 21 - 169, длина линии – 28,017 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 28 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 544 - 21, длина линии – 28,319 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 28 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 20 - 544, длина линии – 53,31 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 26 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 20 - 547, длина линии – 91,787 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 30 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 20 - 618, длина линии – 77,897 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 25 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети ТП- 20, длина линии – 116,758 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 29 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 552 - 22, длина линии – 29 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 1. Пролёт между опорами составляет 29 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 110 - 552, длина линии – 68 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 34 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 110 - 152, длина линии – 49,01 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 24 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети 110 - 613, длина линии – 86,122 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 28 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети ТП- 110, длина линии – 124,071 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 31 м.
Трансформаторная подстанция ТП №2 (ст. малая Донская). Участок сети ТП- 547, длина линии – 68,147 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 34 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети 347 - 377, длина линии – 125,143 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 31 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети 1 - 4, длина линии – 114,947 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 28 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети ТП- 20, длина линии – 85,331 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 28 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети 347 - 21, длина линии – 130,633 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 32 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети 1 - 347, длина линии – 127,8 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 31 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети ТП- 1, длина линии – 68,7 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 34 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети 1 - 201, длина линии – 102,956 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 3. Пролёт между опорами составляет 34 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети 2 - 1, длина линии – 51,009 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 2. Пролёт между опорами составляет 25 м.
Трансформаторная подстанция ТП №3 (ст. Донская). Участок сети ТП- 2, длина линии – 124,087 м. К установке принимаются следующие опоры: №1, №10 – концевая опора К1-4 и №2 – 9 - промежуточная опора ПБ1-4. Промежуточных опор 4. Пролёт между опорами составляет 31 м.

Расчёт токов короткого замыкания

По электрической сети и электрооборудованию в нормальном режиме работы протекают токи, допустимые для данной установки. При нарушении электрической плотности изоляции проводов или оборудования в электрической сети внезапно возникает аварийный режим короткого замыкания, вызывающий резкое увеличение токов, которые достигают огромных значений.

Значительные по величине токи короткою замыкания представляют большую опасность для элементов электрической сои и оборудования, так как они вызывают чрезмерный нагрев токоведущих частей и создают большие механические усилия. При выборе оборудования необходимо учесть эти два фактора для конкретной точки сети. Для расчета и согласования релейной защиты также требуются токи короткого замыкания.

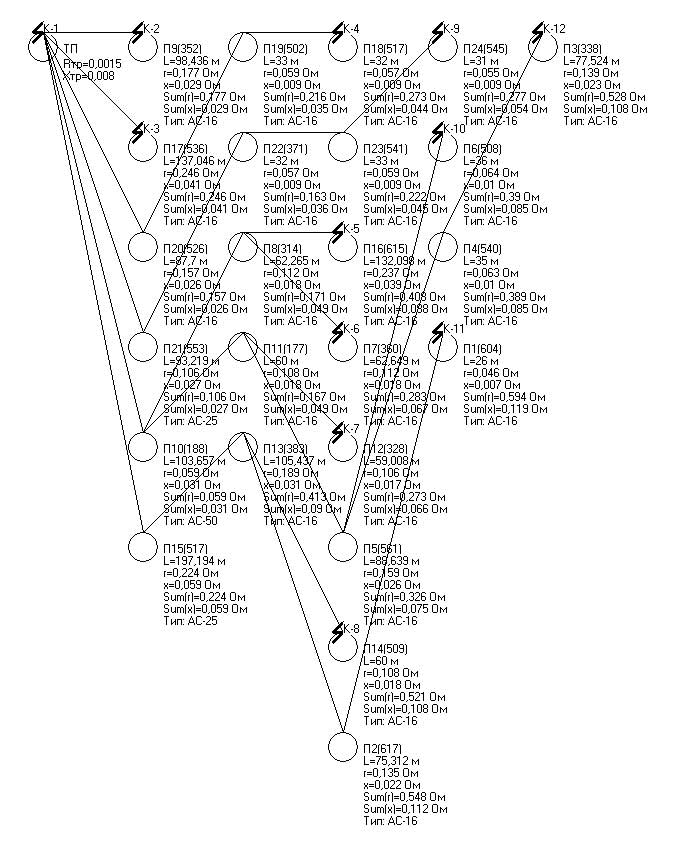

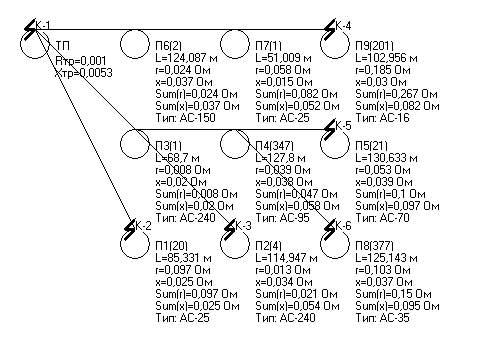

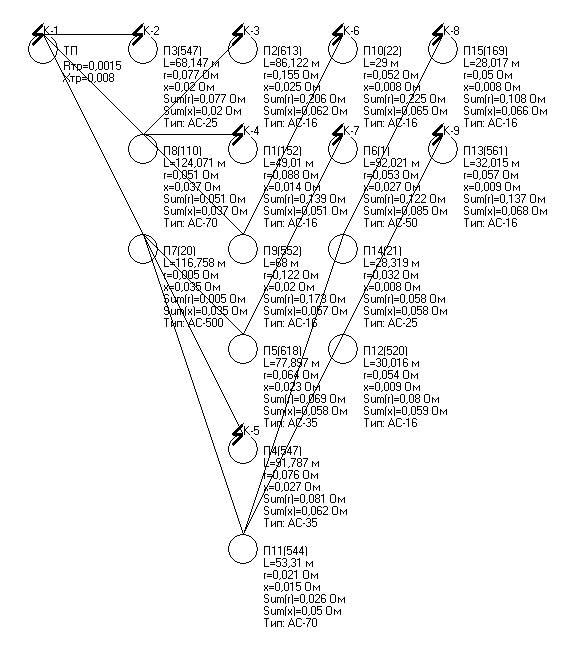

Для расчетов токов короткого замыкания составляется расчетная схема и схема замещения которые представлены в папке и соответственно называются «Схема короткого замыкания и схемы замещения».

Расчет токов короткого замыкания и высоковольтной сети

Токи короткого замыкания в высоковольтной сети определяются в следующих точках: на шинах распределительной подстанции, на шинах высокого напряжения удаленных ТП.

Токи короткого замыкания определяются методом относительных единиц. За основное напряжение принимается напряжение, равное Uосн.=1,05Uном

Ток трехфазного короткого замыкания определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (33)

где Z – полное сопротивление до точки короткого замыкания, Ом.

Электроснабжение рассредоточенных потребителей ххх района, (34)

где rл – активное сопротивление провода до точки короткого замыкания, Ом;

хл – реактивное сопротивление провода до точки короткого замыкания, Ом;

хсист – реактивное сопротивление системы, Ом.

Электроснабжение рассредоточенных потребителей ххх района, (35)

Sк – мощность короткого замыкания на шинах высоковольтного напряжения, мВА.

Ток двухфазного короткого замыкания определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района. (36)

Ударный ток определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (37)

где куд – ударный коэффициент, который определяется по формуле

Электроснабжение рассредоточенных потребителей ххх районаЭлектроснабжение рассредоточенных потребителей ххх района, (38)

где Та – постоянная времени затухания определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (39)

Расчёты ведутся для всех точек, результаты расчётов приведены в табл. 16

Расчет токов короткого замыкания в сети 0,38 кВ

Токи короткого замыкания в сети 0,38 кВ определяются в следующих точках: на шинах 0,4 кВ ТП и в конце каждой отходящей линии.

За основное напряжение принимается напряжение, равное Uосн=1,05Uном Ток трехфазного короткого замыкания определяется по формуле, приведенной выше. Полное сопротивление участка сети определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (40)

где хтр – реактивное сопротивление трансформатора, Ом;

rтр – активное сопротивление трансформатора, Ом.

Реактивное сопротивление трансформатора определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (41)

где Uк.р.% – реактивная составляющая тока короткого замыкания, %; Sном. – мощность трансформатора 35/0,4 кВА.

Активное сопротивление трансформатора определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (42)

где Uк.а.% – активная составляющая тока короткого замыкания, %;

Ток однофазного короткого замыкания определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района (43)

где zтр /3 – полное сопротивление трансформатора току короткого замыкания на корпус, Ом, (табл. 29[Электроснабжение сельского хозяйства: Методическое пособие. – Изд. 2-е перераб. и доп. / Сосот. В.В. Коваленко, А.В. Ивашина, А.В. Нагорный, А.В. Кравцов. – Ставрополь: Изд-во СтГАУ «АГРУС», 2004. – 100 с.]);

zп – полное сопротивление петли фазного и пулевого провода, Ом.

Электроснабжение рассредоточенных потребителей ххх района (44)

где rФ – активное сопротивление фазного провода, Ом;

rN – активное сопротивление нулевого провода, Ом;

xФ – реактивное сопротивление фазного провода, Ом;

xN – реактивное сопротивление нулевого провода, Ом;

Составим расчетные схемы замещения КЗ.

Схема ВВ сети

Электроснабжение рассредоточенных потребителей ххх района

ТП1

Электроснабжение рассредоточенных потребителей ххх района

ТП2

Электроснабжение рассредоточенных потребителей ххх района

ТП3

Электроснабжение рассредоточенных потребителей ххх района

Таблица 16

Результаты расчётов токов короткого замыкания высоковольтной сети

Точка к.з. r, Ом х, Ом Z, ом Zп, Ом Та Куд I(3) I(2) I(1) iуд
К-1 0 6,7284 6,7284 - 0 2 3,1534 2,7309 - 8,9191
К-2 3,789 1,495 9,0543 - 0,0012 1,0002 2,3433 2,0293 - 3,3145
К-3 4,444 1,111 9,0113 - 0,0007 1 2,3545 2,039 - 3,3297
К-4 3,759 1,484 9,0318 - 0,0012 1,0002 2,3492 2,0344 - 3,3229

Таблица 17

Результаты расчётов токов короткого замыкания низковольтной сети трансформаторных подстанций

Точка к.з. r, Ом х, Ом Z, ом Zп, Ом Та Куд I(3) I(2) I(1) iуд
ТП №1
К-1 0,00152 0,00806 0,0082 0 0,0168 1,5514 28,093 24,3292 0 61,6363
К-2 0,177 0,029 0,1826 0,179 0,0005 1 1,2615 1,0924 2,2245 1,784
К-3 0,246 0,041 0,253 0,249 0,0005 1 0,9105 0,7885 1,5998 1,2876
К-4 0,273 0,044 0,0617 0,276 0,0005 1 3,7335 3,2333 1,4429 5,2799
К-5 0,408 0,088 0,244 0,417 0,0006 1 0,9441 0,8176 0,9559 1,3351
К-6 0,283 0,067 0,1174 0,29 0,0007 1 1,9622 1,6993 1,3719 2,7749
К-7 0,273 0,066 0,1107 0,28 0,0007 1 2,0809 1,8021 1,4206 2,9428
К-8 0,521 0,108 0,1125 0,532 0,0006 1 2,0476 1,7732 0,7498 2,8957
К-9 0,277 0,054 0,0598 0,282 0,0006 1 3,8522 3,3361 1,4138 5,4478
К-10 0,39 0,085 0,0689 0,399 0,0006 1 3,3434 2,8954 0,9996 4,7282
К-11 0,594 0,119 0,0508 0,605 0,0006 1 4,5346 3,927 0,6586 6,4128
К-12 0,528 0,108 0,1444 0,538 0,0006 1 1,5953 1,3815 0,7403 2,256
ТП №2 (ст. малая Донская)
К-1 0,00152 0,00806 0,0082 0 0,0168 1,5514 28,093 24,3292 0 61,6363
К-2 0,077 0,02 0,0841 0,079 0,0008 1 2,7391 2,3721 5,0153 3,8736
К-3 0,206 0,062 0,1601 0,215 0,0009 1 1,4388 1,246 1,8547 2,0347
К-4 0,139 0,051 0,0925 0,148 0,0011 1,0001 2,4904 2,1567 2,6948 3,5223
К-5 0,081 0,062 0,0854 0,102 0,0024 1,0155 2,6974 2,336 3,9115 3,8738
К-6 0,225 0,065 0,0562 0,234 0,0009 1 4,0989 3,5497 1,7036 5,7967
К-7 0,122 0,085 0,0651 0,148 0,0022 1,0106 3,5385 3,0644 2,6834 5,0572
К-8 0,108 0,066 0,0544 0,126 0,0019 1,0051 4,2346 3,6672 3,1524 6,0191
К-9 0,137 0,068 0,0617 0,152 0,0015 1,0012 3,7335 3,2333 2,6087 5,2863
ТП №3 (ст. Донская)
К-1 0,00101 0,00537 0,0054 0 0,0169 1,5533 42,6597 36,9443 0 93,7104
К-2 0,097 0,025 0,103 0,1 0,0008 1 2,2365 1,9368 3,9832 3,1628
К-3 0,021 0,054 0,0425 0,057 0,0081 1,2909 5,4203 4,6941 6,8864 9,8953
К-4 0,267 0,082 0,1898 0,279 0,0009 1 1,2137 1,051 1,4285 1,7164
К-5 0,1 0,097 0,0706 0,139 0,003 1,0356 3,2629 2,8257 2,8639 4,7787
К-6 0,15 0,095 0,1133 0,177 0,002 1,0067 2,0332 1,7608 2,2472 2,8946

Выбор и проверка аппаратуры высокого напряжения ячеек питающих лини й

Согласно ПУЭ электрические аппараты выбирают по роду установки, номинальному току и напряжению, проверяют на динамическую и термическую устойчивость. Ячейка питающей линии представляет собой комплектное распределительное устройство наружной или внутренней установки. КРУН комплектуется двумя разъединителями с короткозамыкателями (QS) для создания видимого разрыва цепи при проведении профилактических и ремонтных работ обслуживающим или оперативным персоналом, выключателем нагрузки (QF) и комплектом трансформаторов тока (ТА), которые служат для питания приборов релейной защиты и приборов учёта электрической энергии. Однолинейная упрощённая схема КРУН представлена на рис.

Электроснабжение рассредоточенных потребителей ххх района

Рис. Однолинейная упрощённая схема КРУН.

Для выбора и проверки электрических аппаратов высокого напряжения целесообразно составить таблицу, куда вносятся исходные данные места установки аппарата и его каталожные данные. Место установки – РТП.

Таблица 18

Сравнение исходных данных места установки, с параметрами выключателя, разъединителя, трансформатора тока

Исходные данные места установки

Параметры

выключателя

Параметры

разъединителя

Параметры

Трансформатора

тока

Тип ВП-35 Тип РНД(З)-35/1000 Тип ТПОЛ-35
Uном = 35 кВ 35 кВ 35 кВ 35 кВ
Iном =66,436 А 0,4 кА 1000 А 400 А

Электроснабжение рассредоточенных потребителей ххх района 3,153 кА

5 кА - -

Электроснабжение рассредоточенных потребителей ххх района 8,919 кА

16 кА 64 кА 100 кА

Электроснабжение рассредоточенных потребителей ххх района

6,3 кА 25 кА 1,6 кА

Как видно из табл. 18 параметры всех выбранных аппаратов удовлетворяют предъявляемым требованиям.

Расчёт сети по потере напряжения при пуске электродвигателя

Когда в сети работают короткозамкнутые асинхронные электродвигатели большой мощности, то после того, как сеть рассчитана по допустимым отклонения напряжения, её проверяют на кратковременные колебания напряжения при пуске электродвигателей. Известно, что пусковой ток асинхронного короткозамкнутого электродвигателя в 4…7 раз больше его номинального значения. Вследствие этого потеря напряжения в сети при пуске может в несколько раз превышать потерю напряжения на двигателе будет значительно ниже, чем в обычном режиме.

Однако в большинстве случаев электродвигатели запускают не слишком часто (несколько раз в час), продолжительность разбега двигателя невелика – до 10 с.

При пуске электродвигателей допускаются значительно большие понижения напряжения, чем при нормальной работе. Требуется только чтобы пусковой момент двигателя, был достаточен для преодоления момента сопротивления и, следовательно, двигатель мог нормально развернуться.

Допустимое отклонение напряжения на зажимах двигателя определяются по формуле

Электроснабжение рассредоточенных потребителей ххх района, (45)

Параметры сети от подстанции до места установки электродвигателя определяются по формулам

Электроснабжение рассредоточенных потребителей ххх района, (46)

Электроснабжение рассредоточенных потребителей ххх района, (47)

Фактическое отклонение напряжения на зажимах электродвигателя определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (48)

где δUд.д.пуск - отклонение напряжения на зажимах электродвигателя до пуска, %;

D Uтр.пуск - потери напряжения в трансформаторе при пуске электродвигателя, %;

ΔUЛ.0,38 пуск – потери напряжения в линии 0,38 кВ при пуске электродвигателя, % .

Потеря напряжения в трансформаторе при пуске электродвигателя определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района. (49)

Мощность двигателя при пуске определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района, (50)

где КI – кратность пускового тока.

Коэффициент реактивной мощности при пуске определяется по формуле

Электроснабжение рассредоточенных потребителей ххх района. (51)

Потеря напряжения в линии 0,38 кВ при пуске определяется

Электроснабжение рассредоточенных потребителей ххх района. (52)

Заключением об успешности пуска электродвигателя является условие

Электроснабжение рассредоточенных потребителей ххх района (53)

Потребитель П 24 (545 - Столовая с электронагревательным оборудованием и с электроплитой на 50 мест) трансформаторной подстанции ТП 1 имеет привод с электродвигателем 4A180S2Y3

Паспортные данные электродвигателя

Рном=22 кВт cosjном=0,91 КПД=0,885

lmax=2,5 lmin=1,1 lпуск=1,4

lкр=1,4 Rк.п=0,065 Хк.п=0,15

Sк=12,5 кI=7,5 lтр=1,2

dUдоп.д.=-(1-1,017)×100=1,77 %

Электроснабжение рассредоточенных потребителей ххх района0,277 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,053 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,307 Электроснабжение рассредоточенных потребителей ххх района0,397

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(65,605×1,035)/0,805=84,371 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(84,371×15,009)/856,46=1,478 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((84371,107×(0,277+0,124))/(144400))×100%=23,465 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района2,06 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-27,005 %.

Пуск двигателя произойдет успешно.

Потребитель П 3 (547 - Столовая с электронагревательным оборудованием и с электроплитой на 100 мест) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4A180M2Y3

Паспортные данные электродвигателя

Рном=30 кВт cosjном=0,9 КПД=0,905

lmax=2,5 lmin=1,1 lпуск=1,4

lкр=1,4 Rк.п=0,054 Хк.п=0,13

Sк=12,5 кI=7,5 lтр=1,2

dUдоп.д.=-(1-1,017)×100=1,77 %

Электроснабжение рассредоточенных потребителей ххх района0,076 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,02 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,407 Электроснабжение рассредоточенных потребителей ххх района0,383

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(86,311×1,035)/0,814=109,753 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(109,753×15,657)/1262,844=1,36 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((109753,191×(0,076+0,048))/(144400))×100%=9,512 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района4,261 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-15,134 %.

Пуск двигателя произойдет успешно.

Потребитель П 6 (1 - Откорм свиней на 4000) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4А160S6У3

Паспортные данные электродвигателя

Рном=15 кВт cosjном=0,87 КПД=0,875

lmax=2 lmin=1 lпуск=1,2

lкр=1,2 Rк.п=0,11 Хк.п=0,19

Sк=15 кI=6 lтр=1,2

dUдоп.д.=-(1-1,099)×100=9,924 %

Электроснабжение рассредоточенных потребителей ххх района0,122 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,085 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района1,727 Электроснабжение рассредоточенных потребителей ххх района0,501

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(45,093×1,208)/0,761=71,576 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(71,576×11,237)/1262,844=0,636 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((71576,61×(0,122+0,146))/(144400))×100%=13,324 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района3,517 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-17,479 %.

Пуск двигателя произойдет успешно.

Потребитель П 8 (110 - Коровник привязного содержания с механизированным доением, уборкой навоза и электроводонагревателем на 400 коров) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4A180S2Y3

Паспортные данные электродвигателя

Рном=22 кВт cosjном=0,91 КПД=0,885

lmax=2,5 lmin=1,1 lпуск=1,4

lкр=1,4 Rк.п=0,065 Хк.п=0,15

Sк=12,5 кI=7,5 lтр=1,2

dUдоп.д.=-(1-1,017)×100=1,77 %

Электроснабжение рассредоточенных потребителей ххх района0,05 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,036 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,307 Электроснабжение рассредоточенных потребителей ххх района0,397

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(65,605×1,035)/0,805=84,371 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(84,371×15,009)/1262,844=1,002 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((84371,107×(0,05+0,085))/(144400))×100%=7,968 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района3,539 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-12,51 %.

Пуск двигателя произойдет успешно.

Потребитель П 10 (22 - Производство молока 200 коров) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4А250М6У3

Паспортные данные электродвигателя

Рном=55 кВт cosjном=0,89 КПД=0,915

lmax=2,1 lmin=1 lпуск=1,2

lкр=1,2 Rк.п=0,064 Хк.п=0,15

Sк=9,5 кI=6,5 lтр=1,2

dUдоп.д.=-(1-1,099)×100=9,924 %

Электроснабжение рассредоточенных потребителей ххх района0,224 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,064 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,343 Электроснабжение рассредоточенных потребителей ххх района0,392

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(140,296×1,208)/0,814=208,172 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(208,172×15,244)/1262,844=2,512 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((208172,574×(0,224+0,152))/(144400))×100%=54,399 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района1,445 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-58,358 %.

Пуск двигателя произойдет успешно.

Потребитель П 14 (21 - Репродуктивная свиноферма на 400 маток) трансформаторной подстанции ТП 2 имеет привод с электродвигателем 4А200М4У3

Паспортные данные электродвигателя

Рном=37 кВт cosjном=0,9 КПД=0,91

lmax=2,5 lmin=1 lпуск=1,4

lкр=1,4 Rк.п=0,074 Хк.п=0,16

Sк=10 кI=7 lтр=1,2

dUдоп.д.=-(1-1,017)×100=1,77 %

Электроснабжение рассредоточенных потребителей ххх района0,057 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,058 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,162 Электроснабжение рассредоточенных потребителей ххх района0,419

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(108,722×1,035)/0,819=137,491 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(137,491×14,063)/1262,844=1,531 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((137491,228×(0,057+0,125))/(144400))×100%=17,463 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района3,565 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-22,559 %.

Пуск двигателя произойдет успешно.

Потребитель П 1 (20 - Репродуктивная свиноферма на 200 маток) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4А112М4У3

Паспортные данные электродвигателя

Рном=7,5 кВт cosjном=0,86 КПД=0,875

lmax=3 lmin=1,7 lпуск=2,2

lкр=2,2 Rк.п=0,088 Хк.п=0,15

Sк=19,5 кI=7,5 lтр=1,2

dUдоп.д.=-(1-0,811)×100=-18,815 %

Электроснабжение рассредоточенных потребителей ххх района0,097 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,025 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района1,704 Электроснабжение рассредоточенных потребителей ххх района0,506

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(28,463×0,659)/0,752=24,93 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(24,93×11,089)/1273,846=0,217 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((24930,121×(0,097+0,042))/(144400))×100%=2,41 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района4,999 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-7,626 %.

Пуск двигателя не состоится!!!!.

Потребитель П 2 (4 - Откорм свиней на 10000) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4A225M2Y3

Паспортные данные электродвигателя

Рном=55 кВт cosjном=0,92 КПД=0,91

lmax=2,5 lmin=1,2 lпуск=1,4

lкр=1,4 Rк.п=0,055 Хк.п=0,16

Sк=11 кI=7,5 lтр=1,2

dUдоп.д.=-(1-1,017)×100=1,77 %

Электроснабжение рассредоточенных потребителей ххх района0,021 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,053 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,909 Электроснабжение рассредоточенных потребителей ххх района0,325

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(134,095×1,035)/0,837=165,891 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(165,891×18,918)/1273,846=2,463 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((165891,693×(0,021+0,157))/(144400))×100%=20,459 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района4,919 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-27,842 %.

Пуск двигателя произойдет успешно.

Потребитель П 3 (1 - Откорм свиней на 4000) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4A180M2Y3

Паспортные данные электродвигателя

Рном=30 кВт cosjном=0,9 КПД=0,905

lmax=2,5 lmin=1,1 lпуск=1,4

lкр=1,4 Rк.п=0,054 Хк.п=0,13

Sк=12,5 кI=7,5 lтр=1,2

dUдоп.д.=-(1-1,017)×100=1,77 %

Электроснабжение рассредоточенных потребителей ххх района0,008 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,02 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,407 Электроснабжение рассредоточенных потребителей ххх района0,383

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(86,311×1,035)/0,814=109,753 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(109,753×15,657)/1273,846=1,349 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((109753,191×(0,008+0,048))/(144400))×100%=4,267 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района4,606 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-10,223 %.

Пуск двигателя произойдет успешно.

Потребитель П 5 (21 - Репродуктивная свиноферма на 400 маток) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4А200М6У3

Паспортные данные электродвигателя

Рном=22 кВт cosjном=0,9 КПД=0,9

lmax=2,4 lmin=1 lпуск=1,3

lкр=1,3 Rк.п=0,092 Хк.п=0,17

Sк=13,5 кI=6,5 lтр=1,2

dUдоп.д.=-(1-1,056)×100=5,611 %

Электроснабжение рассредоточенных потребителей ххх района0,1 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,097 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района1,847 Электроснабжение рассредоточенных потребителей ххх района0,475

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(68,06×1,115)/0,81=93,72 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(93,72×12,021)/1273,846=0,884 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((93720,978×(0,1+0,179))/(144400))×100%=18,123 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района4,847 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-23,855 %.

Пуск двигателя произойдет успешно.

Потребитель П 6 (2 - Откорм свиней на 6000) трансформаторной подстанции ТП 3 имеет привод с электродвигателем 4A200L2Y3

Паспортные данные электродвигателя

Рном=45 кВт cos jном=0,9 КПД=0,91

l max=2,5 lmin=1 lпуск=1,4

l кр=1,4 Rк.п=0,058 Хк.п=0,15

Sк=11,5 кI=7,5 lтр=1,2

dUдоп.д.=-(1-1,017)×100=1,77 %

Электроснабжение рассредоточенных потребителей ххх района0,024 Ом,

Электроснабжение рассредоточенных потребителей ххх района0,036 Ом.

Пусковой коэффициент реактивной мощности равен

Электроснабжение рассредоточенных потребителей ххх района2,586 Электроснабжение рассредоточенных потребителей ххх района0,36

Мощность асинхронного двигателя при пуске равна

Электроснабжение рассредоточенных потребителей ххх района(121,717×1,035)/0,819=153,925 кВт.

Потери напряжения в трансформаторе при пуске асинхронного электродвигателя равны

Электроснабжение рассредоточенных потребителей ххх района(153,925×16,819)/1273,846=2,032 %.

Потери напряжения в линии 0,38 кВ при пуске двигателя равны

Электроснабжение рассредоточенных потребителей ххх района((153925,293×(0,024+0,095))/(144400))×100%=12,758 %

Отклонение напряжения на зажимах электродвигателя до пуска

Электроснабжение рассредоточенных потребителей ххх района5,08 %

Фактическое отклонение напряжения на зажимах асинхронного электродвигателя при пуске составит

Электроснабжение рассредоточенных потребителей ххх района-19,871 %.

Пуск двигателя произойдет успешно.



Выбор устройств от перенапряжений

Защиту подстанций напряжением 10 – 35 кВ выбирают в зависимости от их мощности. Если мощность подстанции менее 630 кВА, на каждой ее системе шин устанавливают комплект вентильных разрядников, расположенных возможно близко к трансформаторам и присоединенных к заземляющему контуру подстанции кратчайшим путем. Кроме того, на расстоянии 150 – 200 м от подстанции на всех подходящих воздушных линиях монтируют комплекты трубчатых разрядников РТ-1 или заменяющих их защитных искровых промежутков ПЗ-1 (при токах короткого замыкания, меньших нижнего предела, гасящегося трубчатыми разрядниками). Сопротивление заземления этих разрядников РТ-1 или промежутков ПЗ-1 должно быть не более 10 Ом.

На питающих линиях для защиты разомкнутых разъединителей или выключателей у приемных порталов или у вводов в закрытое распределительные устройства дополнительно устанавливают трубчатые разрядники РТ-2 или защитные промежутки ПЗ-2, присоединяя их к заземляющему контуру подстанции. Подстанции мощностью 630 кВ-А и больше защищают так же, но дополнительно все воздушные линии передачи, подходящие к этим подстанциям на расстояние 150 – 200 м, защищают протяженными молниеотводами, (тросы). При этом трубчатые разрядники РТ-1 или защитные промежутки ПЗ-1 устанавливают в начале подходов линий передачи, защищенных тросами. Протяженные молниеотводы заземляют на каждой опоре подходов, причем импульсные сопротивления заземлений должны быть не более 10 Ом. В начале подхода к заземлению опоры присоединяют трос и разрядник РТ-1 или промежуток ПЗ-1. В конце подхода трое к заземленному контуру подстанции не присоединяют, а обрывают на первой опоре от подстанции. При этом пролет (50 – 60 м), не защищенный тросом, должен перекрываться защитными зонами стержневых молниеотводов, устанавливаемых для защиты открытых подстанций такой мощности.

Расчет выполнен с помощью программы Электроснабжение 1.2 - конструктор дипломных проектов по электроснабжению. Новые версии программы смотрите на сайте http://elsnabgenie.narod.ru Замечания присылайте на e-mail: elsnabgenie@narod.ru







17.06.2012
Большое обновление Большой Научной Библиотеки  рефераты
12.06.2012
Конкурс в самом разгаре не пропустите Новости  рефераты
08.06.2012
Мы проводим опрос, а также небольшой конкурс  рефераты
05.06.2012
Сена дизайна и структуры сайта научной библиотеки  рефераты
04.06.2012
Переезд на новый хостинг  рефераты
30.05.2012
Работа над улучшением структуры сайта научной библиотеки  рефераты
27.05.2012
Работа над новым дизайном сайта библиотеки  рефераты

рефераты
©2011
