Министерство
высшего и профессионального образования
Российской
Федерации
Иркутский
Государственный Технический Университет
Курсовая работа
По
электротехнике и электронике
Анализ
сложных электрических цепей постоянного тока и однофазного переменного тока
Выполнил:
Проверила:
Василевич
М.Р.
Иркутск 2006г
Содержание:
1. Анализ электрических цепей
постоянного тока
Расчёт токов с
помощью законов Кирхгофа
Расчёт токов
методом контурных токов
Расчёт токов
методом узлового напряжения
Исходная таблица расчётов
токов
Потенциальная
диаграмма для контура с двумя Э.Д.С
Баланс мощности
Определение
показания вольтметра
2. Анализ электрических цепей
переменного тока
Расчёт токов с
помощью законов Кирхгофа
Расчёт токов
методом контурных токов
Расчёт токов
методом узлового напряжения
Исходная таблица
расчётов токов
Векторная
диаграмма токов и топографическая диаграмма напряжений на комплексной плоскости
Определение
показания вольтметра

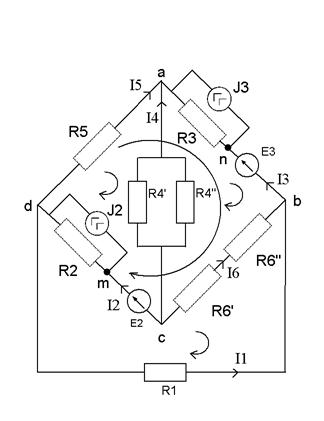

1. Анализ электрических цепей
постоянного тока
=9 Ом
=7,5 Ом
=12 Ом
=22,5 Ом
=315 Ом
=10,5 Ом
=0
=12 Ом
=-
=15 В
=33 В
=-
=2 В
=0 В

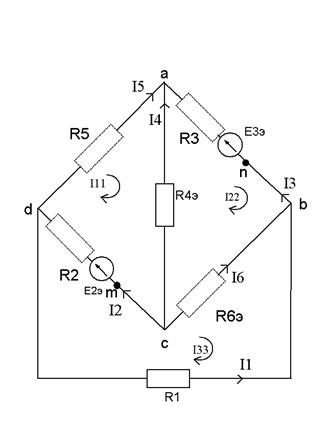

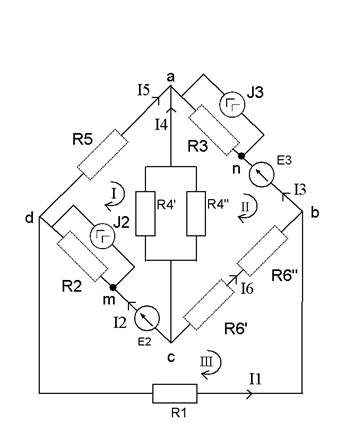

В предложенной
электрической цепи заменяем источники тока на источники ЭДС.
2)Выбираем
условно положительное направление токов.
3)Выбираем направление
обхода независимых контуров.
Находим эквиваленты:
=*/ (+) =21
=+=0+12=12 Ом
=+=15+2=17
=+=33+0=33
1.1 Расчёт токов с
помощью законов Кирхгофа
Записываем систему
уравнений для расчета электрических цепей с помощью законов Кирхгофа. По 1
закону составляем (у-1) уравнение, где у количество узлов. По 2 закону Кирхгофа
составляем [b-(y-1)] уравнение, где b – количество ветвей.
a) ++=0
b) -+=0
c)- --=0
I) -+=
II) --=-
III)- + -=-
Рассчитываем систему
уравнений с помощью ЭВМ, векторы решения находятся в приложении 1.
(Данные расчета находятся в приложении 1)
После расчета на ЭВМ
записываем:
=1.29 A =-0.80 A
=0.77 A =-0.52 A
=1.32 A =0.03 A
1.2 Расчёт токов
методом контурных токов
Находим действующие в
цепи токи с помощью метода контурных токов. Предполагается, что каждый
контурный ток имеет свое собственное контурное сопротивление, которое равно
арифметической сумме всех сопротивлений входящих в контур. Контурное ЭДС равно
сумме всех ЭДС входящих в контур.
В каждом независимом
контуре рассматривают независимые и граничащие ветви. В каждой граничащей ветви
находят общее сопротивление, которое равно сопротивлению этой ветви. Составляют
систему уравнений, количество которых равно количеству контурных токов. В
результате расчета находят контурные токи и переходят к действующим.
1) Предположим, что в
каждом независимом контуре течет свой контурный ток ,,. Выберем произвольно
положительное направление обхода токов в одно направление.
2)Находим полно контурное
сопротивление всех контурных токов.
=++=7,5+10,5+21=39
Ом
=++=21+12+12=45
Ом
=++=9+7,5+12=28,5
Ом
Находим общее
сопротивление
==
==
==
Находим полные контурные
ЭДС
=
=
=-
Составляем систему
уравнений для нахождения контурных токов
Согласно второму закону
Кирхгофа
--=
-+-=
--+=
(Данные расчета находятся в приложении 2)
После расчета на ЭВМ
записываем:
=-0.52455258749889799877 (А)
=-1.3224896411883981310 (А)
=-1.2913691263334214934 (А)
4.Ток в независимой цепи
равен контурному току с учетом знаков, а ток в зависимой цепи равен
алгебраической сумме.
=-I33=1.29 A
=I11-I33=-0.52455258749889799877-(-1.2913691263334214934)
=0,77 A
=-I22=1.32 A
=I22-I11=-1.3224896411883981310-(-0.52455258749889799877)
-0,8 A
=I11=-0.52 A
=I33-I22=-1.2913691263334214934-(-1.3224896411883981310)
=0,03 A
В результате токи равны:
=1.29 A
=0,77 A
=1.32 A
= -0,8 A
= -0.52 A
= 0,03 A
1.3 Расчёт токов
методом узлового напряжения
Проверяем правильность
нахождения токов в заданной электрической цепи методом узловых потенциалов.
Согласно этому методу предполагается, что в каждом узле схемы имеется свой
узловой ток который равен алгебраической сумме всех токов за счет проводимости
ветвей. Этот метод основан на первом законе Кирхгофа и законе Ома.
Заземляем узел 3, φ3=0
Если в электрической
схеме заземляется один из узлов, потенциал этой точки равен 0, а тока
распределение не меняется.
Находим собственные
проводимости ветвей присоединенных к оставшимся узлам 1,2,4. Собственная
проводимость ветвей равна арифметической сумме проводимостей ветвей
присоединенных к соответствующим узлам.
Находим взаимные проводимости,
которые равны проводимости общих ветвей между соседними узлами.
Находим полный узловой ток,
который равен сумме произведений ЭДС на соответствующую проводимость.

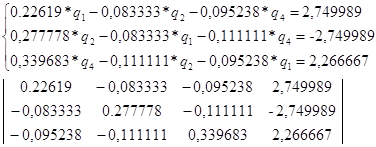

Составляем уравнение в
соответствии с первым законом Кирхгофа.
(Данные расчета находятся в приложении 3)
После расчета на ЭВМ
записываем:
=16,756645482734525139
-0,37345273475483642976
11,248845822938816704
1.
По закону Ома
находим искомые токи.
=(-)/=(11,248845822938816704-( -0,37345273475483642976))/9=1,291367
A
=(-+)/=((0,083333-11,248845822938816704)+17)/7,5=0,777932
A
=(-+)/=(0-,37345273475483642976-16,756645482734525139+33)/12=
1,322492 A
=(-)/=(0,083333-16,756645482734525139)/21=-0,79397 A
=(-)/=(11,248845822938816704-16,756645482734525139)/10,5=-0,52455 A
=(-)/=(0,083333-( -0,37345273475483642976))/12=0,038065
A
Округляем
искомые токи до сотых долей:
=1,29
A
=0,78
A
=1,32
A
=-0,79 A
=-0,52 A
=0,04
A
1.4 Исходная таблица расчётов токов
V Составляем исходную таблицу расчетов
токов всеми методами
I токи
Метод
|
I1,A |
I2,A |
I3,A |
I4,A |
I5,A |
I6,A |
Закон Кирхгофа |
1,29 |
0,77 |
1,32 |
-0,8 |
-0,52 |
0,03 |
Контурных Токов |
1,29 |
0,77 |
1,32 |
-0,8 |
-0,52 |
0,03 |
Узловых Потенциалов |
1,29 |
0,78 |
1,32 |
-0,79 |
-0,52 |
0,04 |

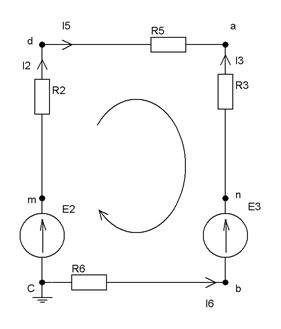

1.5 Потенциальная
диаграмма для контура с двумя Э.Д.С
VI Строим потенциальную диаграмму
∑R==42 Ом

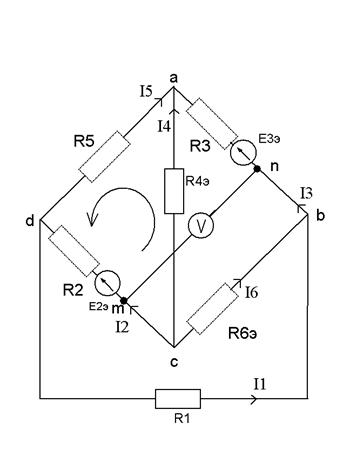

1.6Определение показания вольтметра
VII Находим показания вольтметра по
второму закону Кирхгофа
pV=-17+33+0,77*7.5+(-0,52)*10.5-1,32*12=
=0.475 В
1.7 Баланс мощности
XIII Составляем баланс мощности
56.62Вт=56.65Вт

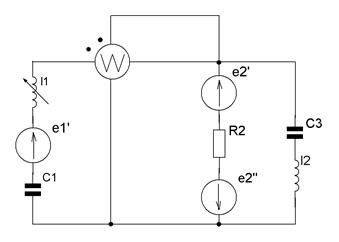

2. Анализ электрических цепей
переменного тока

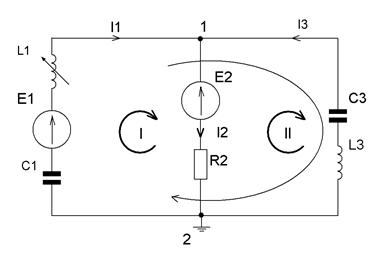

1) Начертим
электрическую цепь без ваттметра и записать данные.
=40.5 мГн
=0 мГн
=35.4 мкФ
=53 мкФ
=25 Ом
f=150 Гц
=70.5 cos(ωt+275)
’=68.5 cos(ωt-174)
’=56 sin(ωt-170)
2)Найдем сопротивление
элементов входящих в цепь.
Ом
Ом
Ом
Ом
3) Находим комплексы ЭДС, входящие в
цепь.
Ė=
Ė’+ Ė’’
70.5 В
68.5 В
=56 В
2.1 Расчёт токов с
помощью законов Кирхгофа
4)Производим расчет
предложенной схемы методом законов Кирхгофа.
Выбираем условно
положительное направление токов. Рассчитываем искомые токи.

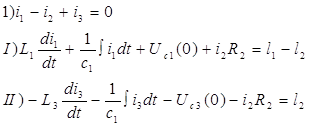

Записываем систему
уравнений для мгновенных значений токов и напряжений в соответствии с первым и
вторым законами Кирхгофа в интегро-дифференциальной форме, причем по первому
закону Кирхгофа составляем (у-1) –уравнений, а по второму закону Кирхгофа –[b-(y-1)]-уравнений.
(у-1)=1
[b-(y-1)]=2
Или в комплексной форме:
Решаем данную систему
уравнений с помощью ЭВМ.
(Данные расчета находятся в приложении 4)
После расчета на ЭВМ
записываем значения комплексных токов:
[A]
[A]
==4.69
[A]
Находим действующие
значения токов:
=6.37 [A]
=2.2 [A]
=4.69 [A]
2.2 Расчёт токов
методом контурных токов
5. Производим расчет
данной схемы методом контурных токов.
Находим полные
контурные сопротивления:
j(38.15-29.99)+25=25+8.16j [Ом]
j(0-20.03)+25=25-20.03j [Ом]
Находим взаимное
сопротивление:
=25 [Ом]
Находим комплексы полных
контурных ЭДС:
Записываем систему уравнений:
Решаем систему уравнений
с помощью ЭВМ.
(Данные расчета находятся в приложении 5)
После расчета на ЭВМ
Записываем значения контурных токов:
=3.08+5.57j [A]
=1.04+4.75j [A]
Причем контурный ток равен току в независимой
ветви, т.е. току . Контурный ток равен току в независимой ветви, но
направлен навстречу. Искомый ток =-.
Таким образом:
=3.08+5.57j [A]
=0.24+0.82j [A]
=-1.04-4.75j [A]
2.3Расчёт токов
методом узлового напряжения
6) Проверяем правильность
нахождения расчета методом узловых потенциалов.
Для этого узел 2
заземляем, а для остальных составляем систему уравнений.
φ2=0
Находим полную
комплексную проводимость узла.
=0.04-0.07j
(Данные расчета находятся в приложении 6)
Находим комплекс узлового
тока.
=
=
(Данные расчета находятся в приложении 7)
Находим комплексный
потенциал:
В результате решения
этого уравнения находим комплекс потенциала
и по закону Ома находим искомые
токи.
(Данные расчета находятся в приложении 8)
По закону Ома находим
искомые токи:
= [A]
(Данные расчета находятся в приложении 9)
= [A]
(Данные расчета находятся в приложении 10)
= [A]
(Данные расчета находятся в приложении 11)
2.4 Исходная таблица
расчётов токов
7)Составляем сводную
таблицу искомых токов:
токи
Метод
|
,A
|
,A
|
,A
|
Законы Кирхгофа |
3,08+5,57j |
2.04+0.82j |
-1.04-4.75j |
Контурных Токов |
3,08+5,57j |
2.04+0.82j |
-1.04-4.75j |
Узловых Потенциалов |
3,08+5,57j |
2.04+0.82j |
-1.04-4.75j |
2.5 Векторная
диаграмма токов и топографическая диаграмма напряжений на комплексной
плоскости
8) Строим на комплексной
плоскости векторную диаграмму токов и топографическую диаграмму напряжений и
график изменения тока в неразветвленной части цепи.
1.
[B]
[B]
2.
[B]
3.
[B]
4.
[B]
=
=3.08+5.57j=6.36 [A]
= [A]
рад
(Данные расчета находятся в приложении 12)
2.6 Определение показания вольтметра
9)Определяем показания
вольтметра по второму закону Кирхгофа:
pV-
pV=+=44.06-41.27j+(2.04+0.82j)*25=95.06-20.77j
pV==97 B
Приложения

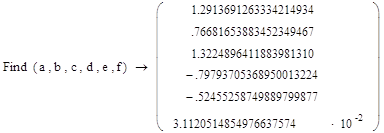

Приложение 1:
Приложение 2:
Приложение 3:
Приложение 4:
Приложение 5:
Приложение 6:
Приложение 7:
Приложение 8:
Приложение 9:
Приложение 10:
Приложение 11:
Приложение 12:

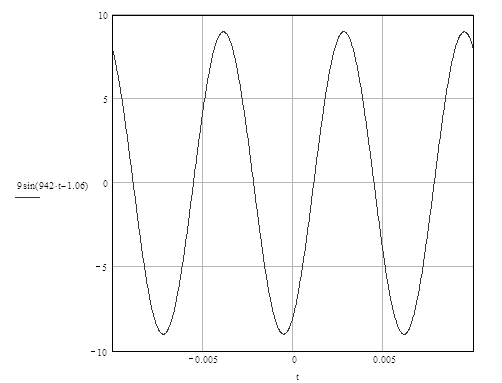

График изменения тока в
неразветвленной части цепи
|
