Реферат: Источники энергии - история и современность

Реферат: Источники энергии - история и современность

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

РОСТОВСКОЙ ОБЛАСТИ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "НОВОЧЕРКАСКИЙ МЕХАНИКО-ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ ИМ. А.Д. ЦЮРУПЫ"

РЕФЕРАТ

на тему:

ИСТОЧНИКИ ЭНЕРГИИ - ИСТОРИЯ И СОВРЕМЕННОСТЬ

Выполнил

Студент 1 курса гр ЭМ-1-1


Аннотация

Целью этой работы является изучение всех источников энергии, которыми пользовался человек на протяжении своего исторического развития - от Каменного века до двадцатого.

С развитием человеческой цивилизации совершенствовались и источники энергии, применяемые человеком. В Каменном веке таковыми являлись огонь и лук, а в ХХ веке появились атомный реактор, установки управляемого термоядерного синтеза, магнитогидродинамический генератор.

Создание новых источников энергии (и совершенствование старых) шло сложными путями. В Древнем мире это происходило либо за счёт стараний немногих гениальных людей, либо в результате наблюдений многих поколений. В Средние века деятельность многих людей была направлена по ложному пути. Этим путём был поиск "perpetuum mobile" - вечного движения, что свидетельствует о сильном упадке науки. В тот период человеческой истории, называемый Новым временем, источники энергии создавались людьми, более осведомлёнными в науке и технике, чем те, кто строил "вечный" двигатель и искал "философский камень". В ХХ веке работу над новыми источниками энергии вели целые научно-исследовательские институты и производственные объединения.

Автор считает, что его работа сможет убедить читателей в том, что не только уровень развития человеческой цивилизации влияет на применяемые ею источники энергии, но и сами источники энергии могут изменить ход человеческой истории. В работе эти источники энергии будут мною особо отмечены.

Автор думает, что его работа сумеет заинтересовать большое количество людей и может быть использована в качестве информационного пособия по выбранной автором теме.


Содержание

Аннотация

Введение

1. Источники энергии древнего мира

1.1 Огонь и способы его добывания

1.2 Применение энергии волокон, дерева, сухожилий (лук, метательные машины античности)

1.3 Водяное колесо

1.4 Паровая турбина Герона - любопытная игрушка Древнего мира

1.5 Энергия химических соединений (энергия пороха)

2. От раннего средневековья до ХХ века

2.1 "Perpetuum mobile" - неосуществимая мачта средневековья

2.2 От водяного колеса до гидротурбины

2.3 Тепловые двигатели

2.3.1 Теория тепловых двигателей

2.4 Паровые двигатели

2.4.1 Модель Папена

2.4.2 Паровой насос Сэвери

2.4.3 Паровая машина Ньюкомена

2.4.4 Паровая машина Ползунова

2.4.5 Паровая машина Уатта

2.4.6 Паровая турбина

2.5 Двигатели внутреннего сгорания

2.5.1 Цикл Карно

2.5.2 "Идеальный двигатель" Рудольфа Дизеля

2.5.3 Газовая турбина

2.5.4 Реактивные двигатели

3. Электричество

3.1 Электрогенератор

3.2 Электродвигатель

3.3 Химические источники тока

3.4 Аккумулятор

4. ХХ век

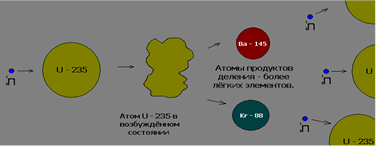

4.1 Атомная энергия

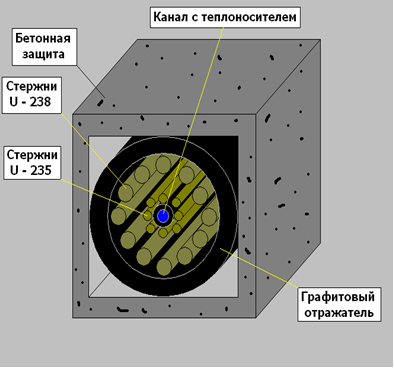

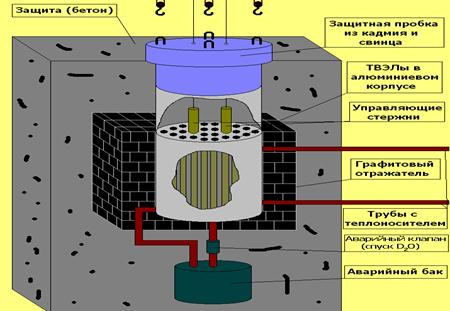

4.2 Атомный реактор

4.3 Атомная оружие

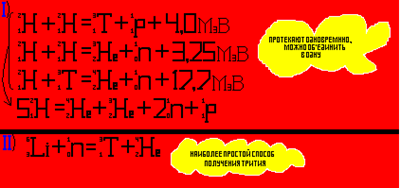

4.4 Энергия термоядерного синтеза

4.4.1 Установки управляемого термоядерного синтеза (УТС)

4.4.2 Мюонный катализ

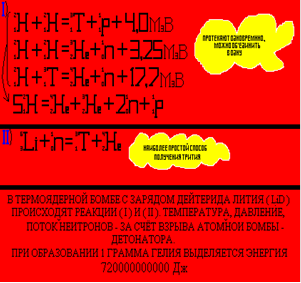

4.4.3 Термоядерное оружие

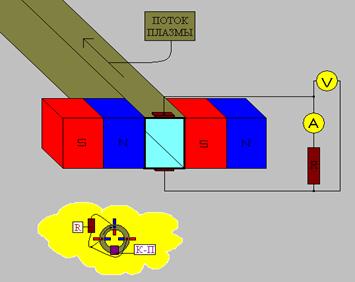

4.5 МГД - генератор

Заключение

Список использованной литературы


Введение

Целью моей работы по выбранной теме является изучение всех источников энергии, применявшихся в тот или иной период человеческой истории.

Основной задачей при проведении работы являлась переработка большого объёма информации, полученных мною из разных источников: научно-популярных статей, книг, энциклопедий (список использованных источников информации приведён в конце работы), и объединение этой информации в единое целое. Я считаю, что эта задача была решена, и итогом решения этой задачи является эта работа.

Я считаю, что моя работа очень актуальна в настоящий момент времени, когда подходят к концу топливные ресурсы нашей планеты. С помощью моей работы можно проанализировать, какие энергоресурсы использовало человечество на каком-либо этапе своего развития, и из этого сделать вывод, какие источники энергии наиболее перспективны. Перспективностью в настоящий момент я считаю не дешевизну самого источника энергии (двигателя, генератора), а доступность и большие запасы топлива для этого источника энергии. Таковыми в настоящий момент являются установки управляемого термоядерного синтеза (УТС), водяные турбины, многие так называемые альтернативные источники энергии. К ним можно отнести и атомные реакторы на быстрых нейтронах. Хотя топливо для них получается дорогим способом, однако эти реакторы могут сами производить топливо для своей работы.

Своё исследование я построил следующим образом: я распределил все источники энергии в хронологическом порядке, сгруппировав их в три больших временных периода: Древний мир, от Средневековья до ХХ века, ХХ век. Такое разделение отражено в оглавлении моей работы. После этого я составил описание к каждому источнику энергии, добавив также значение этого источника в истории человечества, а для некоторых (альтернативные источники энергии, гидротурбины, установки УТС и др.) - и перспективы их развития.

На этом я заканчиваю это своеобразное предисловие и приступаю к представлению самой работы.

Человечество с самого своего появления пользуется источниками энергии. Сначала они были весьма примитивными. Таковыми были, например, огонь или лук. Но с ходом развития человеческой цивилизации усложнялись и источники энергии, используемые им, а также открывались или изобретались новые источники. И вот, в ХХ веке, человек научился использовать энергию атомного ядра и термоядерного синтеза, построил МГД [1]- генератор.

Открытие новых источников энергии шло сложными путями. На начальном этапе развития человечеств открытие чего - либо нового происходило либо по счастливой случайности, либо благодаря гениальному учёному (как, например, Герон или Архимед), либо это открытие совершалось на протяжении значительного периода времени (поиск способов добывания огня).

В Средние века, во время упадка науки, открытия совершались лишь благодаря немногим действительно образованным людям (а не алхимикам и другим лжеучёным), но из-за огромной власти христианской церкви им, в лучшем случае, приходилось отказываться от своих убеждений, в худшем - они попадали на костёр инквизиции. Такие "научные изыскания", как поиск "perpetuum mobile", свидетельствуют о сильном упадке многих наук, о незнании основных законов природы.

В тот период мировой истории, называемый Ренессансом, а также в более позднее время (период Новой истории), многие люди вплотную начали заниматься наукой и техникой, в том числе - постройкой различных машин. С этого времени и начался поиск универсального двигателя, способного заменить уже используемые (водяное колесо). Этот поиск шёл с переменным успехом и вёлся совершенно разными людьми. Эти изобретатели (как и их изобретения) были различны; многие из них стали изобретателями благодаря великим учёным или из-за того, что их просто заинтересовала важная и интересная проблема - постройка двигателей. Например, изобретатель парового котла и конструктор первых моделей двигателя внутреннего сгорания и паровой машины Дени Папен был в своё время врачом, но увлёкся этой областью техники лишь благодаря встречам с Христианом Гюйгенсом. Изобретатель четырёхтактного ДВС[2] Август Отто когда-то был конторщиком, приказчиком, бухгалтером. Такая скучная и бесперспективная жизнь заставила его искать новый путь к успеху - и он занялся постройкой нового двигателя.

С течением времени двигатели (и другие источники энергии) перестали быть уродливыми, примитивными и, как часто бывало, неработоспособными конструкциями механиков-самоучек. В этой области техники всё сильнее и сильнее начала проявлять себя наука, и новые двигатели конструировались на основе уже изученных принципов и сложных математических расчётов (дизель-мотор, паровая турбина).

В ХХ веке эта область техники (постройка двигателей и других источников энергии) перестала существовать отдельно от науки. Стали иметь место такие случаи, когда между открытием новых свойств какого-либо материала и постройкой источника энергии, использующего эти свойства, проходило очень мало времени (например: открытие радиоактивности и постройка ядерного реактора).

Конструированием новых источников энергии теперь занимались не отдельные выдающиеся личности, а целые группы учёных, исследовательские институты, конструкторские бюро и производственные объединения.

Именно ими были созданы такие сложные и оригинальные конструкции, как ТОКАМАК, МГД - генератор, установки лазерного термоядерного синтеза, многие так называемые альтернативные источники энергии.

Мы живём на пороге того времени, когда многие энергетические ресурсы (нефть, природный газ, каменный уголь) будут на грани исчерпания. Казалось бы, нас ждёт "энергетический голод". Но благодаря упорным трудам учёных скоро мы будем обеспечены дешёвой энергией на тысячи лет вперёд. Я говорю о постройке первых промышленных установок, осуществляющих управляемый термоядерный синтез, а вслед за ними - и постройке ТЯЭС - термоядерных электростанций. Топливо для этих установок находится практически повсюду, а на планете запасы этого топлива огромны. Пуск этих установок уже близок.

В ожидании вышеупомянутого пуска автор реферата предлагает Вам обзор и описание (конструкция, принцип действия) всех (или почти всех) источников энергии, которые когда-либо были открыты, построены и применены человеком. Обзор идёт в хронологическом порядке, а источники энергии сгруппированы по принципу их принадлежности к той или иной области физики (термодинамика, электричество, ядерная физика). Отдельную главу занимают "вечные двигатели", которые, хотя и не относятся к выбранной автором теме, упомянуты здесь ради ознакомления. В реферате есть главы, в которых помещены описания машин, которые, по сути, не производят энергию из чего-либо, а только преобразуют её. Такими машинами являются электрогенератор и электродвигатель. Они помещены в данный реферат потому, что без них невозможно представить современную промышленность и быт человека. Эти конструкции сыграли в истории человека не менее важную роль, чем, в своё время, изобретение Уаттом паровой машины, совершившей промышленный переворот, и создание совершенного ДВС.

Итак, обзор начинается с огня, которым пользовались наши далёкие предки, и заканчивается описанием установок управляемого термоядерного синтеза, которыми будут пользоваться наши потомки.


1. Источники энергии древнего мира

1.1 Огонь и способы его добывания

Люди рано открыли полезные свойства огня - его способность освещать и согревать, изменять к лучшему растительную и животную пищу. Неизвестно, кто и когда сумел преодолеть животный страх перед огнём и принёс его в своё жилище.

Первым источником огня для человека был "дикий огонь", возникавший от удара молнии или лавы вулкана.

С того момента, как человек научился пользоваться огнём, он стал основой его хозяйства и постоянным спутником. В древние времена огонь был незаменимым источником тепла, света, средством для приготовления пищи, орудием охоты.

Однако и дальнейшие завоевания культуры и технологии (керамика, металлургия, сталеварение, тепловые двигатели и т.п.) обязаны комплексному использованию огня и изучению его свойств.

Долгие тысячелетия человек поддерживал огонь в своём жилище, так как он ещё не умел его добывать.

Открытие способов добывания огня произошло не сразу, а в ходе наблюдений многих поколений. Возможно, что открытие этих способов произошло, как это часто бывает, случайно.

Одной из таких случайностей была сверловка древесины. Древний человек пользовался либо каменными (кремневыми) свёрлами, либо свёрлами из более твёрдых пород дерева. Во время этой операции происходило нагревание древесины и в благоприятных условиях могло произойти воспламенение. Обратив на это внимание, люди стали широко пользоваться трением для добывания огня. Простейший способ состоял в том, что брались две палочки, в одной из которых делали лунку. Эта палочка помещали на землю и прижимали. Вторую вставляли в лунку и начинали быстро вращать, в то же время с силой давя на палочку. Процесс этот был достаточно долог и утомителен, поэтому человек пытался его ускорить: использовал смолистую древесину, добавлял в лунку легкозагорающиеся материалы (сухую траву), использовал лук для вращения.

Человек и сейчас так или иначе использует трение для добывания огня (спички и пр).

Другим способом было добывание огня с помощью искры. Возможно, человек придумал этот способ, когда, бродя в темноте, он случайно зацепился за камни, лежащие у него под ногами, те ударились, высекли искру, а та попала в сухую траву или листья. Этот способ требовал от человека терпения и удачливости, так как искру можно было либо высечь сразу, либо её могло не быть совсем. Для большей успешности этого способа человек также применял различные усовершенствования: выбирал, согласуясь со своим опытом, только определённые камни, покрывал их серой.

Объединение этих двух способов нашло применение в кремневых зажигалках.

Давайте попробуем определить, какую энергию тратил человек при добывании огня с помощью трения.

Из второго закона Ньютона:

Fтр = k (mg + F),


где k - коэффициент трения, F - сила, с которой давит человек.

Пусть А = Q, тогда А = cm’ (tвоспл. - t0), где с - теплоёмкость дерева, m’ - масса нагревающейся части.

В свою очередь, А = 3,14RNFтр, где R - радиус вращаемой части, N - число оборотов.

Тогда 3,14RNk (mg + F) = cm’ (tвоспл. - t0). В данном уравнении все величины могут быть определены, кроме N. Подставляя известные величины, можно определить это число оборотов, и, хотя бы приблизительно, предположить, сколько времени приходилось тратить человеку при добывании огня этим способом.

1.2 Применение энергии волокон, дерева, сухожилий (лук, метательные машины античности)

Лук был одним из первых изобретений человека разумного. Это оружие создано так давно, что не известна дата изобретения и имя изобретателя. Возможно, идея изобретения возникла при сгибании упругих веток деревьев, но следует отметить, что лук не был изобретением одного человека, а, скорее всего, являлся результатом наблюдений нескольких поколений.

Лук позволял преобразовать потенциальную энергию тетивы в кинетическую энергию стрелы таким образом, что стрела, выпущенная из лука, летела намного дальше, чем стрела, брошенная рукой человека (вообще, стрела появилась раньше лука и применялась как метательное оружие).

Луку было найдено и другое применение. Есть свидетельства, что с его помощью приводился примитивный сверлильный механизм древнего человека; имеется изображение Древнеегипетского токарного станка, в котором обрабатываемая деталь приводилась во вращение посредством лука.

Метательные качества лука зависели от свойств тетивы и самого лука (упругости и прочности). Чем лучше были выше эти свойства, тем лучше был лук. В более позднем времени стали появляться так называемые сложные луки, которые усиливались различными накладками из кости или рога.

Метательных машин античности, использовавших силу упругости волокон, сухожилий и дерева, было создано достаточно много, но ни одно из них не сохранилось в целости и сохранности. Эти машины подразделялись на две разновидности: для метания стрел "прямой наводкой", выглядевшие как луки, снабжённые механизмами для натягивания и спуска тетивы. К ним относились всевозможные конструкции станковых арбалетов и баллист (греч. "балло" - бросаю). Второй разновидностью были машины, метавшие снаряды по навесной траектории - катапульты и камнемёты.

Особого развития метательные машины, а особенно станковые арбалеты, достигли в Древнем Китае. С помощью этого оружия китайцы оборонялись от кочевников и сумели сдержать первый натиск монгольских завоевателей. Именно из этого оружия метались первые начинённые порохом снаряды.

Есть свидетельства, что к созданию первых в истории метательных машин приложил руку сам Архимед.

На рисунках представлена зависимость дальности и высоты полёта стрелы от её массы, упругости тетивы и лука (сопротивление воздуха в этом случае мало и поэтому не учитывается).


1.3 Водяное колесо

В истории человечества водяные двигатели всегда играли особую роль. На протяжении многих веков водяные машины были главным источником энергии на производстве. Затем развитие тепловых (а позже - электрических) двигателей сильно сузило сферу их применения. Однако везде, где имелись дешёвые гидроресурсы (ручей с быстрым течением, водопад или порожистая река), водяной двигатель мог оказаться предпочтительнее всех других, поскольку был очень прост по своей конструкции, не требовал топлива и имел сравнительно высокий КПД. После того как в первой половине XIX века была изобретена водяная турбина с очень высоким КПД, гидроэнергетика пережила как бы второе рождение. С началом электрификации по всему миру развернулось строительство ГЭС, на которых электрогенераторы получали свой привод от гидротурбин различных конструкций. Об электрогенераторах и гидротурбинах рассказ будет чуть позже, а сейчас будет рассказ о водяном колесе.

Первые водяные колёса появились ещё в древности. По конструкции они делились на два основных вида (см. ниже): нижнебойные (подливные) и верхнебойные (наливные). Нижнебойные водяные колёса были наиболее простым типом водяного двигателя. Они не требовали для себя строительства сложных гидротехнических сооружений, но в то же время имели самый низкий КПД, так как их работа основывалась на достаточно невыгодном принципе: подтекающая под колесо вода ударяла в лопатки, заставляя их вращаться. Работа верхнебойных колёс основывалась на использовании веса падающей воды.

КПД верхнебойного водяного колеса достигал 75%, который был самым высоким из всех созданных тогда двигателей. Этот своеобразный рекорд был побит с появлением гидротурбин различных конструкций.

КПД среднебойного колеса равнялся 65%, нижнебойного - ещё меньше.

Несмотря на относительно высокий КПД, водяные колёса были маломощными двигателями. Обычно их мощность равнялась 5 - 6 лс. Для получения больших мощностей строились колёса огромных размеров, что было связано с новыми трудностями: такая "махина" была тяжела, громоздка, её было трудно запустить.

Нижнебойное и верхнебойное водяные колёса отличались по свойствам: при равной мощности первое имело большую скорость вращения, чем второе.

С появлением такой тепловой машины, как машина Уатта, водяные двигатели стали забываться. Второе возрождение водяного двигателя, но уже в другом виде, началось с изобретением в 1750 году венгром Сегнером, работавшем в Геттингенском университете совершенно нового типа водяного двигателя.

На рисунке слева представлено верхнебойное водяное колесо, справа - нижнебойное.




1.4 Паровая турбина Герона - любопытная игрушка Древнего мира

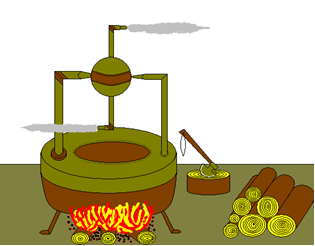

Изобретение греческого механика и учёного Герона Александрийского (II век до нашей эры). Ёе работа основана на принципе реактивного движения: пар из котла поступал по трубке в шар, укреплённый на горизонтальной оси; вытекая затем из коленчато-изогнутых трубок, пар толкал эти трубки в обратном направлении, и шар начинал вращаться.

К сожалению, геронова паровая турбина в древности оставалась только любопытной игрушкой, так как дешевизна труда рабов никого не побуждала к практическому использованию машин. Но сам принцип не был заброшен техникой: в наше время он применяется в устройстве реактивных двигателей.

Весьма оригинальная находка гениального механика!


1.5 Энергия химических соединений (энергия пороха)

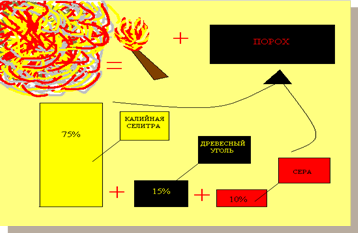

"Одну часть угля, одну часть серы и шесть частей селитры мелко растолочь и развести льняным или лавровым маслом, затем положить в трубу и зажечь. Всё летит сейчас же в желаемом направлении и всё уничтожает своим пламенем…" - так писал в 1220 году византийский автор Марк Грек в своём трактате "Книга огней для сжигания врагов". С распространением пороха в Европе связано много имён: это и вышеупомянутый Марк Грек, и монах Роджер Бэкон, и монах Бертольд Шварц. Но порох был изобретён, хотя нет, даже не изобретён, а почти что случайно открыт китайским алхимиком Сунь Сымяо в VII веке н.э., о чём было написано им в трактате "Дань цзин". Изначально порох применялся в качестве зажигательного средства, скорее всего из - за того, что изготовленный из неочищенных компонентов порох не давал сильного взрывного эффекта. Но через некоторое время стали применяться разрывные снаряды, называемые китайцами "Огненный ястреб", "Чёрный дракон" и другие. Секрет изготовления пороха шёл в Европу по длинной цепочке: от китайцев к монголам, потом к арабам, затем к византийцам, а потом уже к европейцам. Именно европейцы научились использовать порох надлежащим образом: из-за появления пороха в Европе переворот произошёл не только в военном деле, но и в устройстве европейского общества: феодальный строй был сменён буржуазным.

Что же позволяло пороху при горении выделять энергию, способную метать пули и ядра, те, в свою очередь, могли пробивать рыцарские латы и стены замков? Для этого придётся сделать небольшое отступление и обратиться к химии: реакция, происходящая при горении пороха, описывается приблизительно следующим уравнением:

2KNO3+3C+S = K2S+3CO2 +N2,


где K2S - твёрдый остаток горения, а СО2 и N2 - газы. Как видно из уравнения, горение происходило без использования кислорода воздуха, поэтому, однажды начавшись, оно с необыкновенной быстротой начинает распространяться и внутри смеси, и по её поверхности. Образующиеся при горении нагретые быстрорасширяющиеся газы распространяются во все стороны сметают всё на своём пути, поэтому реакция приобретала взрывной характер. Однако и при таком составе в газы обращалось только 40% всей смеси, а остальное составляли твёрдые продукты горения, осаждавшиеся в виде копоти или дыма.

После распространения пороха в Европе он стал изготавливаться в самых отдалённых её уголках и применяться во всех армиях Европейских стран. Несмотря на некоторые недостатки в применении пороха (дым и копоть, а также дороговизна калийной селитры), эта смесь на протяжении 6-ти столетий была единственным взрывчатым веществом, используемым человеком.

Для того, чтобы вещество (или смесь) считалась взрывчатой, оно должно обладать двумя свойствами: оно должно очень быстро сгорать; при горении должно выделятся большое количество газов, имеющих высокую температуру и давление. Именно этими свойствами обладал чёрный порох.

С развитием органической химии в XIX веке появляются новые вещества, которые обладали этими свойствами. Но, как оказалось, они были во много раз мощнее пороха.

В 1846 году были изобретены два мощных взрывчатых вещества: мирный и набожный немецкий бюргер Христиан Шенбейн изобрёл пироксилин (тринитроцеллюлозу), итальянец из Турина Асканил Собреро создал нитроглицерин (сложный эфир глицерина и азотной кислоты). Впервые за тысячу лет человечество получило новые взрывчатые вещества. Но это было только началом пути: и пироксилин, и нитроглицерин были весьма капризными и опасными продуктами. Следовало пройти ещё длинный путь, на котором были и ужасные пожары и взрывы, и гибель людей (среди которых был и брат изобретателя динамита Эмиль Нобель).

Некоторые опасные взрывчатые вещества до того, как стало известно об этом их свойстве, использовались в совершенно мирных целях. Например, тринитрофенол (мощнее тротила!), использовался в качестве жёлтого красителя. О его истинных свойствах узнали тогда, когда в Париже взрывом этой, казалось бы, безобидной "краски" была полностью уничтожена текстильная фабрика.

Участие в изобретении новых взрывчатых веществ, в частности порохов, принял участие и великий русский учёный Д.И. Менделеев. Он также предложил несколько усовершенствований в промышленном производстве пороха, таких, как например, обезвоживание пороха этиловым спиртом взамен сушке. Но… русское правительство предпочло закупать порох в Германии, а с началом Первой мировой войны - в Америке, причём тот же самый менделеевский порох, патент на который был продан.

В целом, значение пороха в истории человечества весьма значительно. Жаль только, что человек применял его чаще всего для уничтожения себе подобных, а не в мирных целях (строительство, добыча полезных ископаемых и другие).


2. От раннего средневековья до ХХ века

2.1 "Perpetuum mobile" - неосуществимая мачта средневековья

Созданием "вечных двигателей", то есть устройств, которые могли бы производить работу только за счёт себя, в тёмные времена Средневековья занималось не меньшее число людей, чем число алхимиков, искавших "философский камень".

Все эти горе - изобретатели, искавшие "perpetuum mobile" делились на две категории: фанатики - самоучки, тратившие все свои средства на создание всё новых и новых, но неработающих моделей "вечного двигателя". Второй категорией были лжеизобретатели, наживавшиеся на том, что простым людям был неизвестен один из главных законов физики - закон сохранения энергии. Дела этих "изобретателей" были более успешны.

О "вечных двигателях" знали многие великие люди, то есть работа над ними велась не втайне от других и не принималась церковью как ересь. Упоминания о таких мечтателях есть в произведениях Пушкина (Бертольд из "Сцены из рыцарских времён") и у М.Е. Салтыкова-Щедрина ("мещанин Презентов" из повести "Современная идиллия"). Наиболее был известен такой "изобретатель" (мошенник!), как Орфиерус, двигатель которого желал приобрести падкий до "хитрых махин" Пётр I за сумму в 100000 рублей - огромные по тем временам деньги. Но секрет "Колеса Орфиеруса" - так назывался двигатель - был раскрыт, и оказалось, что он приводился в движение отнюдь не вечными братом и служанкой "изобретателя". Сам он, разоблачённый, не сдавался до самой своей смерти и твердил, что "весь свет наполнен злыми людьми, которым верить весьма невозможно".

Во времена Петра I славился и другой "вечный двигатель" - некого Гертнера, о котором писал Шумахер - посланник царя, связывавшийся с Орфиерусом. Вполне был прав Шумахер, когда сообщал Петру, что французские и английские учёные "ни во что почитают все оные перпетуи мобилес и сказывают, что оное против принципиев математических".

2.2 От водяного колеса до гидротурбины

На изобретение Сегнера обратили внимание учёные и инженеры многих стран. Первым откликнулся на новинку великий математик Эйлер, посвятивший исследованию этого прибора несколько своих работ. Прежде всего, он указал на недостатки в конструкции Сегнера, отметив при этом, что при устранении их идея нового двигателя получит более полное воплощение.

В 1832 году французский инженер Фурнейрон, пользуясь расчётами Эйлера, построил первую гидротурбину, ещё далеко несовершенную.

В 1837 году уральский мастер Игнатий Сафонов построил на Алапаевском заводе первую в России гидротурбину, имевшую КПД, равный 53% - меньше, чем у водяного колеса. Но уже через два года тот же мастер построил и установил на Ирбитском заводе новую турбину, имевшую 70%-ный КПД.

Вскоре Фурнейрон построил турбину, имевшую 80% КПД. Эта турбина имела конструкцию, представленную на верхнем рисунке. Она представляла собой два вложенных друг в друга кольца: наружное, неподвижное, являлось направляющим аппаратом (рекомендованная Эйлером и впервые примененная профессором Бюрденом к водяному колесу в 1827 году деталь); внутренним колесом была сама турбина. Турбина работала, используя реактивный принцип, то есть, по сути, представляло собой усовершенствованное колесо Сегнера: вода, попавшая в турбину, вращала её не только за счёт своей кинетической энергии, но, увеличив свою скорость из-за специальной конструкции лопаток, при вытекании как бы отталкивалась от турбины, сообщая ей дополнительную энергию. Главными е отличиями от водяного колеса были постоянное, непрерывное движение воды и отсутствие затрат энергии на преодоление сопротивления струи воды. Турбины этой конструкции оказались удобны там, где напор воды невелик, но есть возможность создать перепад в 10 - 15 м. Конструкция этой турбины представлена на нижнем левом рисунке.

Большое распространение получил один из типов реактивной турбины - пропеллерные, имевшие КПД до 94% (наиболее удачные конструкции).

Появился и другой тип турбин - струйные (на нижнем правом рисунке). Первую струйную турбину, имевшую промышленное значение, сконструировал в 1884 году американский инженер Пельтон. Его турбина использовала активный принцип и имела КПД, равный 85%. Турбина представляла собой колесо на горизонтальной оси, к которому подведены сопла. Эта турбина была удобна там, где есть возможность создать сильный напор воды, при котором колесо турбины могло делать до 1000 оборотов в минуту.

После того, как в 80-е годы XIX века была разработана система передачи электроэнергии на большие расстояния, началась новая эпоха в истории водяных двигателей. В соединении с электрогенератором турбина стала тем могущественным инструментом, с помощью которого человек подчинил себе силу, скрытую в реках и водопадах.


2.3 Тепловые двигатели

2.3.1 Теория тепловых двигателей

История тепловых двигателей имеет более глубокие корни, чем многие думают. Кроме вышеупомянутой турбины Герона есть свидетельства, что к созданию тепловых машин приложили руку такие великие учёные, как Архимед, придумавший весьма оригинальную паровую пушку, именуемую как "Архитронито" ("Самый сильный гром"), и Леонардо да Винчи, от которого осталось два эскиза примитивного парового двигателя. Есть упоминания о неком Джиованни Бранка, в 1629 году опубликовавшем своё изобретение: "толчею для изготовления порошка необычайным двигателем". Этим двигателем была паровая турбина!

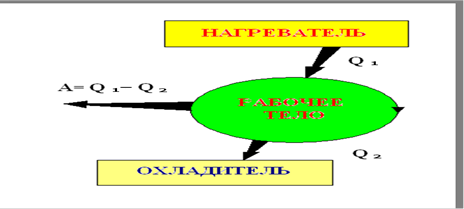

Тепловыми двигателями называют машины, в которых происходит превращение теплоты, полученной при сгорании топлива, в механическую работу. Вещество, производящее работу в тепловых машинах, называют рабочим телом или рабочим веществом. В паровых машинах рабочим телом является водяной пар, в двигателях внутреннего сгорания - газ. Тепловые машины могут быть устроены различно, но все они обладают общим свойством - периодичностью действия, или цикличностью, в результате чего рабочее тело возвращается в исходное состояние.

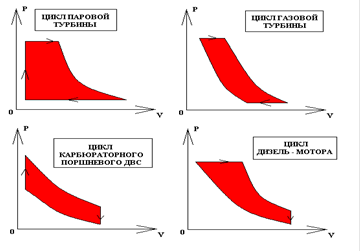

Циклы основных современных тепловых двигателей показаны на рисунке. Полезная работа, совершённая этими двигателями, численно равна площади фигур, ограниченных графиками тепловых процессов, происходящих с рабочим телом.

КПД любого (в том числе и теплового) двигателя не может быть равен 100%. Для тепловых двигателей эта невозможность определяется из II закона термодинамики: не существует такого термодинамического процесса, единственным результатом которого было бы превращение некоторого количества теплоты в работу. Работа А в тепловых машинах равна разности теплоты, полученной от нагревателя, и теплоты, отданной охладителю, которым чаще всего является либо атмосфера, либо специальное устройство.

2.4 Паровые двигатели

2.4.1 Модель Папена

Французский врач Дени Папен, встретившись с крупнейшим учёным того времени - Христианом Гюйгенсом, после долгих и увлекательных бесед с ним был так сильно заинтересован задачами, стоящими перед инженерами, что решил изменить медицине и посвятить себя технике. Он выбрал для себя самую важную и интересную по тому времени область техники - исследование свойств пара и создание теплового двигателя.

В 1680 году Папен изобрёл паровой котёл. Но, создав котёл, он не сразу нашёл способ его применения, а даже отошёл от использования пара - его поглотила идея создания машины, в которой работали бы атмосферное давление и газ, выделявшийся при сгорании пороха. Эта конструкция и принцип действия показаны на верхнем рисунке. Но этому первому двигателю внутреннего сгорания не суждено было жить - от не отказался сам изобретатель, убедившись, что полезная работа, совершаемая ею, невелика.

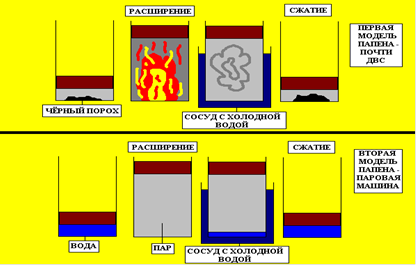

И тогда Папен вернулся к пару. Свою первую паровую машину он построил, используя тот же принцип, только заменил порох на воду. И, казалось бы, изобретатель добился своего - его паровая машина работала. Но представив, сколько возни было бы с ней, а в результате - один рабочий ход в минуту и мощность меньше 1 лс, Папен отказался и от неё.

Не суждено было найти применение машинам Папена, но другое его изобретение - паровой котёл - являлось отправной точкой для других конструкций, более или менее удачных. Папен также был первопроходцем в области конструирования ДВС, что также является его заслугой.


2.4.2 Паровой насос Сэвери

Изобретён английским горным инженером Томасом Сэвери.

Предназначался для откачки воды из шахт. Этот насос имел малую мощность и КПД.

Из-за острой нужды в универсальном двигателе были попытки соединить этот насос и водяное колесо для получения вращательного движения: насос качает воду из нижнего в верхний бак, из которого вода льётся на водяное колесо и возвращается в нижний бак.

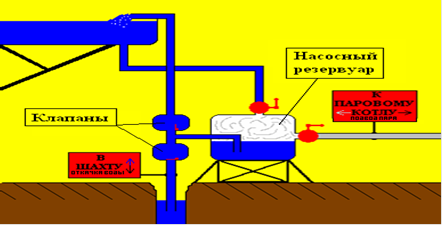

Работа насоса происходила так: пар в насосном резервуаре охлаждался впущенной через кран водой, создавая в нём (в резервуаре) давление ниже атмосферного, из-за чего происходило всасывание воды из шахты; после этого в резервуар подавался пар, который и вытеснял всосанную воду; затем описанный цикл повторялся. Клапаны обеспечивали работу насоса: они не допускали попадания пара в шахту, попаданию воды в резервуар тогда, когда этого не было нужно, не допускали обратный сток воды в шахту.

Об этом насосе знал русский царь Пётр I, который хотел применить его при строительстве каналов в Петербурге, но был разочарован его малой мощностью и приказал поставить насос в Летнем саду для обеспечения водой фонтанов.


2.4.3 Паровая машина Ньюкомена

Была создана в 1711 году английским изобретателем - кузнечным мастером Томасом Ньюкоменом.

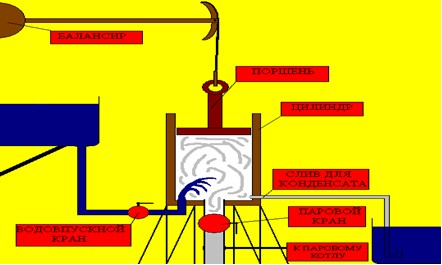

Принципиальное устройство изображено на рисунке.

Машина управлялась вручную, лишь в 1718 году Бейтон придумал механизм, обеспечивающий машине самостоятельность.

Машина имела КПД, равный 1%, и поэтому нашла применение только на угольных шахтах, где было дешёвое топливо.

Применялась для привода водяного насоса, откачивающего воду из шахт.

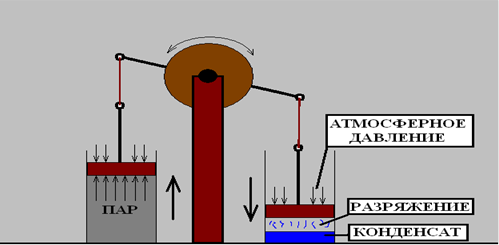

Принцип действия машины был несложен: давление пара, впускаемого в цилиндр, поднимало поршень вверх. Когда он достигал определённой точки, в цилиндр подавалась холодная вода, из-за чего пар конденсировался, и давление резко падало - поршень начинал двигаться вниз под действием атмосферного давления.

Исходя из описанного принципа действия, машину Ньюкомена правильнее называть пароатмосферной, так как атмосферное давление играет не меньшую, чем пар, роль.


2.4.4 Паровая машина Ползунова

Паровая машина русского механика И.И. Ползунова была построена за 20 лет до создания Уаттом своей машины, в 1766 году на Алтае. Ползунов был высоко образованным человеком для своего сословия, имел представление об машинах Сэвери и Ньюкомена. Перед конструированием машины механик проделал большую работу - не только расчёты, но и преодоление чиновничьей волокиты. И только посулив большую выгоду от использования своей "огнедействующей" машины, Ползунов смог её построить. Но…тяжёлая болезнь - туберкулёз - погубила не только изобретателя, но и его изобретение. После смерти Ползунова машина проработала 43 суток, не только окупила сама себя, но и принесла большую экономию заводу. Машина встала из-за поломки парового котла, сделанного из меди (для пробы), а не из чугуна. Вскоре она была разобрана "за ненадобностью". Схематическая конструкция машины показана на рисунке. У ней было два цилиндра, поршни которого были соединены таким образом, что, когда один из них опускался, то другой в это время поднимался. С помощью механизмов машина работала самостоятельно, требовалось лишь подбрасывать топливо в топку котла. В машине использовалось не только атмосферное давление, но и давление пара. Конструкция Ползунова являлась машиной непрерывного действия. Механик также знал, как можно преобразовать возвратно-поступательное движение её во вращательное, если это потребуется, хотя 90% механизмов завода, на котором стояла машина, требовали именно возвратно-поступательного привода (воздуходувные меха, насосы и пр.). В целом, машина Ползунова являлась первым в мире универсальным тепловым двигателем. Несмотря на печальную судьбу как машины, так и её изобретателя, мы не должны забывать, кто первым изобрёл этот так необходимый для промышленности того времени двигатель - выдающийся уральский механик, солдатский сын Иван Иванович Ползунов.


2.4.5 Паровая машина Уатта

Более удачливым в конструировании, а также признании универсального двигателя был английский механик Джеймс Уатт.

Уатт был механиком, работавшим в мастерских университета города Глазго. Однажды он получил задание - починить имевшуюся при университете машину Ньюкомена. Уатт выполнил задание, а сам сделал себе модель машины и начал с ней экспериментировать. После нескольких опытов механик выявил её основные недостатки, и решил построить свой тепловой двигатель, который был от них свободен.

Имея не только материальную, но и научную поддержку, Уатт принялся за работу.

Прежде всего, Уатт отказался от конденсации пара в самом цилиндре - на это тратилась дополнительная энергия. Для конденсации он сконструировал отдельный прибор, в котором во время работы машины создавалось разряжение, приводившийся в действие самой машиной.

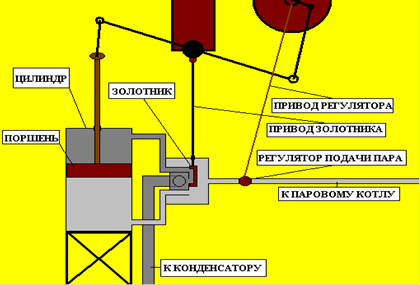

После нескольких более или менее удачных проектов Уатт сконструировал действительно универсальный тепловой двигатель, устройство которого показано на рисунке (для наглядности опора балансира развёрнута на 180 градусов). Машина имела цилиндр двойного действия: в то время, как в верхней его части происходило расширение пара, пар из нижней части выпускался в конденсатор, и наоборот. Для впуска - выпуска пара то из нижней, то из верхней части цилиндра Уатт применил золотник, являвшийся своеобразным краном и игравший не менее важную роль, чем поршень или цилиндр ("Мал "золотник", да дорог!"). Точная подгонка всех деталей имела очень важное значение, так как без этого машина не стала бы работать, но для промышленно развитой Англии достижение точности не являлось трудным вопросом. Уатт применил в своей машине ещё одно полезное приспособление - регулятор подачи пара, который заставлял работать машину с постоянным числом оборотов вала. Именно Уатт ввёл понятие "лошадиная сила". Двигатель Уатта оказался не только универсальным, но и мощным и компактным, что позволяло его ставить не только на заводы, но и на средства передвижения.

Паровая машина Уатта сыграла значительную роль в истории человечества, т.к. она сумела произвести промышленный переворот, т.е. переход от ручного производства к машинному.

2.4.6 Паровая турбина

История промышленной паровой турбины началась с изобретения шведским инженером Карлом - Густавом - Патриком де Лавалем …сепаратора для молока. Сконструированный аппарат требовал для себя привода с большим числом оборотов. Изобретатель знал, что ни паровая машина, ни ДВС того времени не могли развить нужное число оборотов. Но он также знал о турбине Герона, и применил его изобретение для своего сепаратора: через две изогнутые трубки выходил пар, и они начинали двигаться, вращая всю конструкцию.

Вскоре Лаваль отошёл от реактивного принципа, и построил турбину по активному. Рабочее колесо этой турбины имело по окружности множество лопаток. К лопаткам примыкало 4 сопла, из которых со скоростью свыше 1 км/с выходил пар, передавая свою кинетическую энергию турбине, заставляя её вращаться с огромной скоростью. Эта турбина имела мощность 5 лс и развивала 30000 оборотов в минуту, что делало её непригодной для привода рабочих машин (станков и пр). Но после упорной работы Лаваль стал строить турбины мощностью 500 лс при 10000 оборотов в минуту; чтобы ещё снизить число оборотов, Лаваль применял редуктор.

Но и после появления этих турбин новый двигатель не мог конкурировать с паровой машиной: одноступенчатая турбина Лаваля с редуктором была дорога, громоздка и имела не очень высокий КПД.

Значительно больших успехов в конструировании паровых турбин добились изобретатели других стран.

Основной ошибкой Лаваля было применение только одной ступени, что и вызывало указанные недостатки. Французский инженер Огюст Рато предложил активную турбину с несколькими ступенями, рассчитанную на 1000 лс. Главным новшеством было то, что Рато заставил пар расширятся постепенно, для чего в перегородках между колёсами турбины были проделаны сопла, причём в первой перегородке сопла менее широкие, чем во второй, а те, в свою очередь, менее широкие, чем в третей и так далее, что позволяло использовать всю кинетическую энергию пара, так как он расширялся и терял давление постепенно, увеличивая свою скорость.

Активную турбину несколько другой конструкции построил американский инженер Чарльз Кертис. Он предложил на одном рабочем колесе помещать несколько рядов лопаток, между которыми конструктор расположил неподвижные, связанные со стенками корпуса турбины направляющие каналы. Таким образом, струя пара встречается с первым рядом лопаток, но не успев передать всю энергию колесу и значительно снизить свою скорость, струя попадает в неподвижные каналы, которые направляют пар на второй ряд рабочих лопаток. Отдав часть энергии первому ряду, другую часть струя пара отдаёт второму и так далее. В результате пар передаёт турбине Кертиса ту же энергию, что и турбине с одним рядом лопаток, но при меньшей скорости вращения. Эта турбина имеет один недостаток - низкий КПД.

Не был забыт и реактивный принцип. Англичанин Чарльз Парсон вошёл в историю техники как создатель промышленной турбины реактивного типа. Свою первую турбину, используя реактивный принцип, Парсон построил в 1884 - 1885 годах. В этой конструкции использовался и активный принцип. Это была многоступенчатая турбина. Пар в этой турбине, проходя между неподвижными лопатками направляющего аппарата, образующими коническое сопло, стремится расшириться, увеличивая свою скорость. Но, кроме расширения в направляющих аппаратах, Парсон ввёл расширение и в каналах лопаток рабочего колеса, следовательно, проходя по рабочим лопаткам, пар продолжает расширяться. Таким образом, вдоль лопаток пар движется в конце с большей скоростью, чем в начале. Когда пар покидает рабочие лопатки с повышенной скоростью, он как бы дополнительно отталкивается от их вогнутых поверхностей, создавая реактивное действие на рабочие лопатки, сообщающее им дополнительную скорость, а, следовательно, и дополнительную энергию.

2.5 Двигатели внутреннего сгорания

История ДВС началась, как уже было сказано, с пороховой модели Папена, но бурное развитие и конструирование этого типа тепловых двигателей началось в XIX веке.

Всё началось с открытия в 1799 году Филиппом Лебоном светильного газа. Он же высказал идею о создании двигателя, работавшего на этом газе. Но в 1804 году Лебон погиб, не успев воплотить в жизнь свою идею. Честь создания газового ДВС принадлежит бельгийцу Жану Этьену Ленуару, который он построил в 1860 году. По устройству и внешнему виду двигатель напоминал паровую машину. Его КПД едва достигал 4%, он потреблял гигантские количества смазки и газа, но всё же был дешевле паровой машины. Разбогатев, Ленуар перестал работать над двигателем, вследствие чего тот был вытеснен другими моделями двигателей - уже на жидком топливе.

Первый бензиновый двигатель предложил немецкий изобретатель Август Отто. Сначала он работал над газовым двигателем, но больший коммерческий успех ему принёс двигатель на жидком топливе с четырёхтактным рабочим циклом. Во время первого такта происходило всасывание горючей смеси, во время второго - сжатие, во время третьего горючая смесь поджигалась и происходило расширение образовавшихся газов, четвёртым тактом был выпуск отработанных газов. Устройство и принцип работы этого двигателя показаны на правом рисунке. Очень важное значение имел такт сжатия, которого не было в двигателе Ленуара. Благодаря счастливой случайности Отто понял, что, чем сильнее сжата горючая смесь перед поджогом, тем большую работу могут совершить образовавшиеся газы.

Вскоре обнаружилось, что четырёхтактный цикл был предложен гораздо раньше французом Бо де Роша, и монополия Отто на четырёхтактный рабочий цикл была снята.

В 1878 году англичанин Дуглас Клерк предложил ДВС с двухтактным циклом (на левом рисунке). Во время первого такта происходило сжатие горючей смеси, во время второго - рабочий ход, а в промежутке между 2 и 1 тактами происходила продувка и заполнение цилиндра рабочей смесью.

В целом, двухтактный двигатель оказался мощнее и проще по устройству, чем четырёхтактный, но…он был не экономичен - часть топлива улетала в трубу в прямом смысле. Двухтактный цикл нашёл применение в дизель - моторах и в двигателях малой мощности.

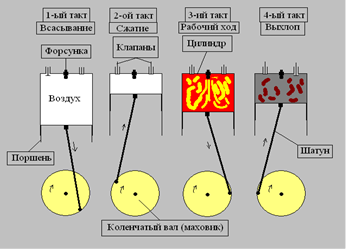

Конструкция и принцип действия 4-хтактного двигателя изображены на левом рисунке, 2-хтактного - на левом.

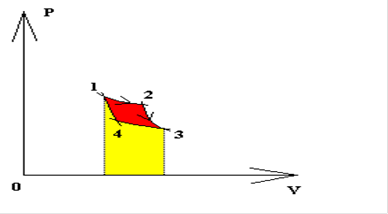

2.5.1 Цикл Карно

Знал ли парижский книгоиздатель Башелье, что отпечатав и выставив в витрине своего магазина в 1824 году тоненькую брошюрку, что ей суждено положить начало новой науке и взбудоражить умы многих учёных и инженеров того времени. Название книги удивляло и озадачивало: "Размышления о движущей силе огня и о машинах, способных развивать эту силу". Автором её был молодой инженер Сади Карно.

В своей книги Карно излагал принципы, по которым мог бы работать идеальная тепловая машина, указывая также на недостатки существующих тепловых двигателей. Графики, описывающие работу этой идеальной машины, показаны на рисунке. Графиком 1-2 является изотермическое расширение, графиком 2-3 - адиабатическое расширение, графиком 3-4 - изотермическое сжатие, графиком 4-1 - адиабатическое сжатие. Механическая работа, совершаемая рабочим телом, численно равна площади фигуры, ограниченной кривыми 1-2-3 и осью абсцисс, а площадь фигуры, заключённой между кривыми 1-4-3 и осью абсцисс численно равна работе, затраченной на сжатие газа. Была выведена формула КПД для этого цикла: КПД равен разности единицы и отношения температур охладителя и нагревателя. Он не зависит от вида рабочего тела (газ или пар), а является только функцией от температуры. КПД будет тем выше, чем выше температура нагревателя и чем ниже - охладителя. КПД цикла Карно самый высокий из КПД всех тепловых двигателей. Цикл Карно не противоречил основным законам термодинамики, однако, практически он был неосуществим, так как изотермический процесс является идеальным, практически невозможным.

Итак, положив начало новой науке - термодинамике, Карно продолжил свои работы в этой области. Но дальнейшая судьба его была трагична: в 1832 году, полный энергии и творческих сил, Сади Карно скончался из-за тяжёлой болезни - холеры. Все бумаги и труды больного были сожжены, кроме некоторых отрывочных записей.


2.5.2 "Идеальный двигатель" Рудольфа Дизеля

В 1893 году на весь мир прогремела брошюра, принадлежащая перу немецкого инженера Рудольфа Дизеля, с кричащим, сенсационным названием: "Теория и конструкция теплового двигателя, призванного заменить паровую машину и другие существующие в настоящее время двигатели".

Что же предлагал в своей брошюре Дизель? Он предлагал построить двигатель, который мог бы работать по циклу Карно. Однако уже после постройки первых моделей двигателя Дизель отошёл от многих предложений Карно и своих первоначальных замыслов, например, Дизель предлагал сжимать воздух до 250 атмосфер (огромное давление!), но в первом опытном двигателе давление дошло только до 34 атмосфер. Дизель также предлагал использовать в качестве топлива угольную пыль, но ему пришлось заменить е парами бензина, из-за чего при первом пуске двигателя в нём произошёл такой взрыв, что сам изобретатель и его помощники чудом остались живы.

После первых двух моделей Дизель построил третью, на которую уже можно было что - либо нагружать. Е конструкция и принцип действия показаны на рисунке. Двигатели Дизеля работали на керосине, и их КПД был выше, чем у обычных ДВС. Работа дизель - мотора проходила по циклу, изображённому на рисунке на стр.12, и как можно заметить, сильно отличавшемуся от цикла, предложенного Карно.

Впоследствии, дизель-мотор постепенно совершенствовался, в том числе и русскими инженерами; было установлено, что двигатель может работать и в два такта. После усовершенствований двигатель стал очень распространённым.

Дальнейшая же судьба самого Дизеля загадочна. В 1913 году он отплыл на пароходе "Дрезден" из Антверпена в Англию. Однако в английский порт Харви пароход пришёл без Дизеля. Но, несмотря на это, дизели продолжили победное шествие: во время Великой Отечественной войны русские танки Т-34 с дизельным двигателем были быстрее, маневреннее немецких танков с бензиновым двигателем.

2.5.3 Газовая турбина

Газовая турбина была двигателем, совмещавшим в себе полезные свойства паровых турбин (передача энергии к вращающемуся валу непосредственно, без использования сложных механических передач) и ДВС (отсутствие парового котла и всего его сложного хозяйства).

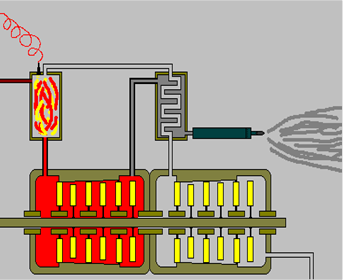

Устройство газовой турбины показано на рисунке. Двигатель состоит из компрессора, подогревателя, камеры сгорания и собственно самой турбины. В компрессоре, по устройству не отличающемся от турбины, происходит сжатие окислителя (воздуха), в подогревателе - подогревание окислителя, в камере сгорания - смешивание его с топливом и сгорание. В турбине проходит передача энергии газов лопаткам рабочих колёс. Сама турбина устроена также, как и паровая: имеется и направляющий аппарат, и рабочие колёса с лопатками. Газовая турбина является сложным двигателем, при постройке которого не обойтись без сложных расчётов. Но она, а точнее е "гибрид" с реактивными двигателями - турбореактивный двигатель - открыл для современной авиации скорости, превышающие скорость звука. Газотурбинный двигатель также применяется на ТЭС, где есть дешёвое жидкое или газообразное топливо, но есть недостаток воды, из-за чего нельзя применить паровую турбину.

2.5.4 Реактивные двигатели

Реактивные двигатели имеют довольно длинную историю. Первые упоминания о китайских огненных стрелах относятся к 1232 году, т.е. почти 800 лет назад. Но этот ещё примитивное оружие служило больше для устрашения противника и в качестве зажигательного средства. С появлением огнестрельного оружия ракеты были забыты на 6 веков. Лишь в 1804 году английский офицер Уильям Конгрев усовершенствовал ракеты и наладил их массовое производство. В 1807 году английскими ракетами был сожжён Копенгаген - по городу было выпущено более 25 тысяч ракет! Но с появлением нарезного оружия реактивный двигатель получил отставку на столетие. Возрождение ракет к жизни связано с работой русского учёного К. Циолковского "Исследование космических пространств реактивными приборами". В этой работе была представлена конструкция космического аппарата с принципиально новым по конструкции реактивным двигателем - на жидком топливе. В 1914 году американцу Роберту Годдарду был выдан патент на конструкцию многоступенчатой ракеты. В 30 - е годы работы по совершенствованию ракет и реактивных двигателей шли уже в нескольких странах. Самых ощутимых результатов достигли немецкие исследователи под руководством Вернера фон Брауна и Клауса Риделя. Созданная в немецком ракетном центре Пенемюнде баллистическая ракета "Фау - 2" была вершиной ракетостроения на протяжении полутора десятка лет.

Циолковский не рекомендовал применять твёрдое топливо в ракетах, в частности порох, так как он обладает низкой удельной теплотой сгорания. Но всё же реактивные двигатели на твёрдом топливе были первой вехой в эпохе ракетостроения. Русский революционер Кибальчич, находясь в Петропавловской крепости после покушения на Александра II, предложил проект ракеты с пороховым реактивным двигателем.

Но позже было доказано, что жидкотопливные реактивные двигатели более совершенны, более мощны и, следовательно, более перспективны.

Простейшим типом реактивного двигателя на жидком топливе является прямоточный двигатель (на верхнем рисунке). Принцип работы прост: кислород воздуха, попав в камеру сгорания через входное устройство, смешавшись с топливом, окисляет его, а раскалённые газы, вылетая из сопла, толкают двигатель вперёд. По конструкции двигатель ничем не отличается от трубы аэродинамической формы с отверстиями для впрыска топлива и поджога горючей смеси. Такая примитивность и обусловливает недостатки этого двигателя: он имеет низкий КПД, а для его запуска необходим разгонный двигатель.

Прямоточный двигатель после добавления нескольких деталей превращается в пульсирующий - реактивный двигатель, сделанный по формуле "Дёшево и сердито". Он представляет собой трубу аэродинамической формы, разделённую двумя перегородками с клапанами на 3 отсека: входное устройство, камеру сгорания, сопло (нижний рисунок).

Принцип работы достаточно прост: при пуске топливо смешивается с находящимся в камере сгорания воздухом и поджигается. Клапаны в левой перегородке закрыты, в правой - открываются, и через них в сопло попадают раскалённые продукты горения: двигатель получает толчок вперёд. Давление в камере сгорания оказывается ниже атмосферного, вследствие чего правые клапаны закрываются, левые - открываются, и в камеру сгорания засасывается следующая порция окислителя - в данном случае воздуха. В ходе работы двигатель движется толчками, как бы "пульсирует". Двигатель этой конструкции устанавливался на немецких самолётах-снарядах "Фау-1".


3. Электричество

3.1 Электрогенератор

Первый генератор электрического тока изобрёл сам открыватель закона электромагнитной индукции - Майкл Фарадей. Это было ещё весьма примитивное устройство - медный диск вращался в магнитном поле, вследствие чего в нём создавалась ЭДС[3] (между центром и краями диска).

Генератор электрического тока был создан и изобретателем электродвигателя - Б.С. Якоби в 1842 году. Он предназначался для приведения в действие взрывателей пороховых мин и имел "карманный" размер (приводился вручную). По причине секретности работ с минами генератор Якоби не имел широкой известности.

Первые генераторы электрического тока, нашедшие хоть какое - то применение, использовали закон Фарадея без каких - либо собственных усовершенствований в их конструкции. Например, в динамо - машине Пиксии мимо катушек перемещались тяжёлые постоянные магниты. Большую работу в этой области электротехники проделал немецкий изобретатель Сименс. Однако первым, кто создал электрогенератор, получивший широкое распространение, был изобретатель (бывший столяр) Грамм.

Сначала все генераторы вырабатывали постоянный ток, но с открытием полезных свойств переменного тока (возможность трансформации и, как следствие, передачи на дальние расстояния) широко стали распространяться генераторы переменного тока, а вместе с ними - строительство электростанций, электрификация промышленности, транспорта и быта людей.


Генератор переменного тока.

Генераторы переменного тока получили широкое распространение из-за вышеупомянутых свойств переменного тока.

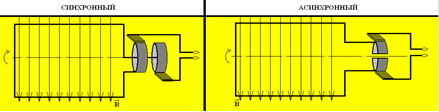

Устройство простейшего генератора переменного тока показано на рисунке: рамка вращается в магнитном поле, создаваемая ЭДС отводится с помощью контактных колец.

ЭДС создаётся за счёт изменения магнитного потока через рамку; мгновенное значение напряжения индукции равно: u = NBSw sin wt, где N - количество витков в рамке, В - индукция магнитного поля, S - площадь рамки, w - угловая скорость вращения, t - время. Максимальное значение (амплитуда) напряжения индукции равно: U = NBSw.

Сила тока, вырабатываемого в этом генераторе, изменяется по закону синуса и меняет свой знак дважды за период. Такой ток называется переменным.

Для создания магнитного поля применяются электромагниты, питающиеся от самого генератора. В мощных генераторах вращаются не обмотки, в которых индуцируется напряжение, а электромагниты.

Генератор постоянного тока.

Генератор постоянного тока основан почти на том же принципе, что и генератор переменного тока, только вместо контактных колец применяются насколько изолированных друг от друга полуколец (коммутаторов), предназначенных для переключения при изменении полярности напряжения ротора. При этом возникает постоянное пульсирующее напряжение, величина которого колеблется по синусоидальному закону. Пульсации можно уменьшить, применяя барабанный якорь, состоящий из большого числа смещённых относительно друг друга обмоток, соединенных с соответствующими сегментами коллектора (коммутатора). Для возбуждения электромагнитов применяется ток, индуцированный в якоре (принцип Сименса). Запуск обеспечивается только за счёт остаточного магнетизма.

3.2 Электродвигатель

Электродвигатели имеют в общих чертах то же устройство, что и генераторы, но основаны на обратном принципе действия. Приложенное к обмотке якоря напряжение вызывает ток, который в свою очередь создаёт магнитное поле, взаимодействующее с магнитным полем возбуждения. При этом возникает сила, вращающая ротор.

Вращающий момент М равен: M=NIBS sin wt, где N - число витков обмотки якоря, I - ток, текущий в якоре, B - магнитная индукция, S - площадь витка, w - угловая скорость вращения, t - время, отсчитываемое от момента, когда обмотка занимала положение, перпендикулярное направлению магнитного поля.

Электродвигатели бывают переменного и постоянного тока.

К электродвигателям переменного тока относят: синхронные (аналогичны генератору переменного тока, частота переменного напряжения определяет скорость вращения данного электродвигателя, при запуске необходимо сообщать от внешнего источника необходимую скорость вращения, при увеличении нагрузки происходит остановка двигателя) и асинхронные (аналогичны генератору постоянного тока и могут работать как от переменного, так и от постоянного тока, скорость вращения не зависит от частоты переменного тока).

К электродвигателям постоянного тока относят: сериесные (обмотки электромагнита и якоря включены последовательно, число оборотов сильно зависит от нагрузки) и шунтовые (обмотки якоря и электромагнита включены параллельно, число оборотов двигателя почти не зависит от нагрузки).

КПД электродвигателей очень высок, иногда достигает 98%, что не достижимо для других типов двигателей.

Первый электродвигатель был сконструирован русским изобретателем Б.С. Якоби в 1834 году. Он работал от постоянного тока и, хотя и был годен для практического применения, не использовался из-за дороговизны гальванических батарей, с помощью которых он приводился в действие. Поэтому широкого применения он не нашёл.

С изучением свойств переменного тока начали широко распространяться электродвигатели переменного тока, совершившие, как в своё время паровая машина, подлинный промышленный переворот. В современном мире нашли применение и электродвигатели постоянного тока - в качестве движителя трамваев, троллейбусов и др.

3.3 Химические источники тока


Химическую энергию можно преобразовать в электрическую. Так, например, в гальваническом элементе, изображённом на рисунке, электрическая энергия выделяется за счёт химической реакции между электродами и электролитом. В первом гальваническом элементе, созданном итальянским физиком Алессандро Вольта, в качестве электролита использовалась серная кислота, а в качестве положительного и отрицательного электродов - медный и цинковый стержни соответственно.

Отрицательные ионы серной кислоты притягивают к себе положительные ионы цинка и меди. Из-за того, что кинетическая энергия ионов цинка больше, чем кинетическая энергия ионов меди (так как медь менее активный металл, чем цинк), то в раствор переходит больше положительных ионов цинка, чем меди, поэтому цинковый электрод приобретает отрицательный заряд относительно медного электрода.

Между цинковым и медным электродами возникает ЭДС, равная разности нормальных потенциалов (значения этих потенциалов определяются положением металла в электрохимическом ряду напряжений металлов): Е = fCu - f Zn = 0,34- ( - 0,76) = 1,1 Вольт.

При использовании различных металлов возникает разная ЭДС. Максимальным (по модулю) нормальным потенциалом обладает литий (-3,0 Вольт), а за ним - калий (-2,9 Вольт), поэтому литиевые и калиевые гальванические элементы ("батарейки") получили в настоящее время наибольшее распространение.

3.4 Аккумулятор

В аккумуляторах накопление электрической энергии происходит за счёт её превращения в химическую. В отличие от гальванических элементов, которые сразу готовы к работе, аккумулятор нужно зарядить. Поэтому их (аккумуляторы) называют иногда вторичными элементами.

Аккумуляторы широкого применения подразделяются на кислотные и щелочные; к кислотным относится свинцовый аккумулятор, к щелочным - железоникелевый.

В свинцовом аккумуляторе происходит следующий процесс:

2PbSO4 + 2H2O = PbO2 + Pb + 2H2SO4

(при зарядке процесс течёт слева направо, при разрядке - справа налево, при зарядке оксид свинца выделяется на аноде, чистый свинец - на катоде). ЭДС свинцового аккумулятора равна 2 В.

В железоникелевом аккумуляторе происходит следующая реакция:

2Ni (OH) 2 + Fe (OH) 2 = 2Ni (OH) 3 + Fe

(при зарядке процесс течёт слева направо, при разрядке - справа налево). ЭДС железоникелевого аккумулятора равна 1,2 В.


4. ХХ век

4.1 Атомная энергия

В современной атомной энергетике используются две изображённые выше реакции: первая, вверху - это реакция деления U - 235, которая сопровождается выделением большого количества энергии. Вторая - реакция размножения ядерного топлива, происходящая в реакторах на быстрых нейтронах (размножительных реакторах) - получение из U - 238 (изотоп урана, делящийся только быстрыми нейтронами) Pu - 239 - искусственного элемента, делящегося при тех же условиях и так же, как и U - 235.


На рисунке представлен возможный ход реакции деления урана 235, а также баланс выделяющейся энергии. Главная особенность этих реакций - увеличение числа нейтронов, и, следовательно, числа поделённых ядер, в геометрической прогрессии - цепная реакция. Энергия, выделившаяся в ходе этой реакции за одно деление, пропорциональна разности энергии связи образовавшихся частиц и энергии связи U-235, т.е. E = (mч1 + mч2 - mU235) c2, где с2 - скорость света в квадрате.

4.2 Атомный реактор

Первый реактор - реактор Ферми.


Первый реактор был построен в 1942 году под руководством Энрико Ферми. Реактор имел только научное значение; он предназначался для демонстрации возможности управляемой ядерной реакции. Дату пуска этого реактора можно считать началом новой эры - эры атомной энергии.

Реактор имел значительные размеры даже по сравнению с современными реакторами.

Аварийная защита реактора была оригинальна: на площадке над реактором стояло двое помощников Ферми, державшие в руках вёдра с раствором солей бора - поглотителя нейтронов. В случае даже незначительной опасности помощники были готовы вылить содержимое вёдер реактор.

Коэффициент размножения (отношение числа нейтронов существующего поколения к числу нейтронов предыдущего поколения) равнялся 1,002.

Графитовый реактор.

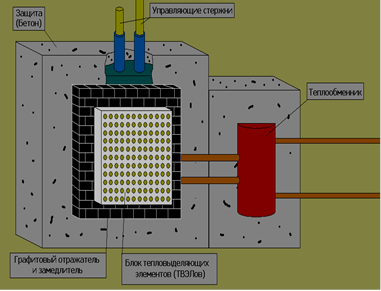

Устройство современного графитового реактора представлено на рисунке.

Основой реактора является алюминиевая рама с большим количеством трубок, в которые вставляются ТВЭЛы - тепловыделяющие элементы, представляющие собой трубку из циркониевого сплава, в которой заключены таблетки из обогащённого урана 235 (или диоксида урана 235). Рама обложена кирпичами из графита высшей химической чистоты, играющими роль отражателя. Между трубок с ТВЭЛами также находится графит. В нём проделаны каналы, по которым пропускается теплоноситель - вода или жидкий натрий. Смена ТВЭЛов происходит посредством выталкивания старого новым ТВЭЛом.

Аварийная защита и управление реакцией осуществляется посредством нескольких бронзовых пластин (или стержней), покрытых кадмием - поглотителем нейтронов.

Реактор окружён бетонной защитой толщиной до 3 метров.

Реактор на тяжёлой воде.

Устройство реактора на тяжёлой воде представлено на рисунке.

Основа реактора - алюминиевый бак с трубками для ввода (и извлечения) управляющих стержней и ТВЭЛов. Роль замедлителя и теплоносителя играет так называемая тяжёлая вода. В качестве отражателя нейтронов использован графит высшей химической чистоты.

Смена ТВЭЛов осуществляется посредством снятия защитной крышки, выполненной из свинца и чугуна, извлечения отработанных ТВЭЛов и ввода новых с помощью специального подъёмника.

Аварийная защита осуществляется посредством ввода в активную зону аварийных поглощающих стержней, а также спуска тяжёлой воды в специальный бак, расположенный под реактором.

Управление реакцией осуществляется посредством нескольких бронзовых пластин (или стержней), покрытых кадмием - поглотителем нейтронов.

Реактор окружён бетонной защитой толщиной до 3 метров.

Гомогенный реактор.

Гомогенный реактор в профессиональных кругах в шутку (или всерьёз) называют "паровым котлом".

Устройство реактора данного типа представлено на рисунке.

Основой реактора служит сфера из нержавеющей стали диаметром около 30 сантиметров, что приближает активную зону к размерам атомной бомбы. Но начало неуправляемой цепной реакции предотвращает механизм саморегулирования (замедление хода реакции из-за увеличения амплитуды колебаний замедлителя и делящегося материала - нейтроны пролетают мимо них, температура понижается, реакция остаётся управляемой).

Делящимся материалом служит раствор сульфата уранила, замедлителем - тяжёлая вода, отражателем - графит высшей химической чистоты. Теплоносителем может служить вода или жидкий натрий.

Аварийная защита реактора аналогична аварийной защите реактора на тяжёлой воде.

Реактор окружён бетонной защитой толщиной до 3 метров.

С появлением этого типа реакторов стали возможны такие футуристические проекты, как атомный поезд, атомный самолёт и атомный корабль. В реальность была воплощена только последняя идея

Реактор на быстрых нейтронах.

Реактор на быстрых нейтронах служит не только для выработки энергии, но и для получения ядерного горючего Pu - 239.

Конструкция этого типа реакторов представлена на рисунке.

Стержни из сильно обогащенного U - 235 окружены оболочкой из U - 238, а те, в свою очередь - графитовым отражателем. Замедлитель отсутствует (что следует из названия данного типа реакторов).

Теплоносителем может служить вода или жидкий натрий.

Аварийная защита и управление реакцией осуществляется посредством нескольких бронзовых пластин (или стержней), покрытых кадмием - поглотителем нейтронов.

Кроме U - 238 в качестве материала для оболочки может быть использован Th - 232, из которого можно получать U - 233 - искусственный изотоп, делящийся с выделением энергии при тех же условиях, что и U - 235.

Реактор окружён бетонной защитой толщиной до 3 метров.

Реактор этого типа сможет сыграть значительную роль в энергетике будущего, так как при его работе вырабатывается больше ядерного горючего, чем было загружено перед запуском (поэтому этот реактор называют реактором-размножителем). С внедрением этого реактора в широкое производство электроэнергии человечество будет обеспечено энергией на много столетий вперёд.

4.3 Атомная оружие

Заметка из одной газеты от 30 апреля 1939 года: " Доктор Нильс Бор из Копенгагена заявил, что бомбардировка небольшого количества чистого изотопа урана - 235 медленными нейтронами вызовет " цепную реакцию", или атомный взрыв, сила которого будет настолько громадной, что взлетят на воздух лаборатория и все находящиеся в данной местности сооружения в радиусе многих миль".


Первая атомная бомба была изготовлена в США летом 1945 года ("Тринити"), испытана 16 июня 1945 года на атомном полигоне в пустыне Аламогордо. Мощность этой бомбы была равна 20 кт (единица мощности ядерного и термоядерного оружия: масса взрывчатого вещества тротила, мощность взрыва которого равна мощности взрыва данного ядерного или термоядерного заряда; измеряется в килотоннах (кт) - 1000 тонн тротила и мегатоннах (Мт) - 1000 килотонн тротила).

С изобретением атомной бомбы стало ясно, что крупная война между обладателями этого оружия станет последней в истории человечества. Но атомная бомба была и оружием сдерживания, предотвращения этой войны, так как последствия её применения сознавали все обладатели этого оружия. В целом роль атомной бомбы в истории была неоднозначна; в создании этого оружия есть не только отрицательные, но и положительные стороны.

На рисунках изображены две возможные конструкции атомной бомбы. Первая состоит из двух кусков U - 235, которые, соединяясь, образуют массу больше критической. Для того чтобы вызвать взрыв бомбы, надо как можно быстрее сблизить их. Второй метод основан на использовании сходящегося внутрь взрыва. В этом случае поток газов от взрыва обычного взрывчатого вещества направлялся на расположенный внутри делящийся материал и сжимал его до тех пор, пока он не достигал критической массы, и не начиналась цепная реакция.

Взрыв атомной бомбы произойдёт только тогда, когда масса заряда U - 235 или Pu - 239 будет больше критической массы - массы такого куска делящегося вещества, в котором возможна самоподдерживающаяся цепная реакция. По расчётам, критическая масса заряда приблизительно равна 50 кг, но её могли значительно уменьшить следующими способами: во - первых, выбором подходящей формы заряда (чем больше площадь поверхности заряда, тем больше нейтронов бесполезно излучается в окружающую среду). Наименьшей площадью поверхности обладает сфера, следовательно, сферический заряд при прочих равных условиях будет иметь наименьшую критическую массу.

Во-вторых, критическая масса зависит от чистоты и вида делящихся материалов.

В-третьих, критическая масса обратно пропорциональна квадрату плотности этого материала, что позволяет, например, при увеличении плотности заряда в 2 раза, уменьшить критическую массу в 4 раза.

В-четвёртых, критическую массу можно уменьшить, окружив заряд экраном, хорошо отражающим нейтроны. В качестве такого экрана можно использовать свинец, бериллий, вольфрам, природный уран, железо и др.

Только при выполнении этих условий возможно осуществление неуправляемой цепной реакции - атомного взрыва.

4.4 Энергия термоядерного синтеза

Кроме деления тяжёлых ядер, идущего с выделением энергии, возможен синтез лёгких ядер, при котором выделяется ещё большая энергия. Однако этот синтез может происходить только при очень высокой температуре и давлении. Эти условия необходимы для преодоления кулоновского отталкивания заряженных ядер и сближения их до расстояний, когда начинают действовать силы ядерного притяжения.

В качестве термоядерного горючего используются изотопы водорода - дейтерий и тритий. Первый входит в состав молекулы тяжёлой воды, в небольшом количестве, содержащейся в обычной воде. Второй может быть получен из лития посредством указанной реакции.

Сейчас возможно осуществление только неуправляемая термоядерная реакция (термоядерный взрыв), над осуществлением управляемого термоядерного синтеза (УТС) работают учёные России, США, Японии, Франции, Великобритании. Существующие опытные установки ещё не могут обеспечить начало УТС - зажигания дейтериево-тритиевой смеси, но достигнутые до настоящего времени результаты обнадёживают, и скоро уже будет построена первая промышленная установка, на которой будет осуществляться управляемый термоядерный синтез.

Энергия, выделяющаяся при термоядерной реакции, пропорциональна разности энергии связи синтезированного вещества (в случае с дейтерием и тритием это гелий) и энергии связи исходных веществ (дейтерия и трития). Коэффициент пропорциональности равен скорости света в квадрате.

В целом, УТС является весьма выгодным, дешёвым, экологически чистым способом получения энергии. КПД теоретической термоядерной электростанции (ТЯЭС) будет достигать 38% - что является достаточно высоким показателем.


4.4.1 Установки управляемого термоядерного синтеза (УТС)

Основные направления развития УТС идут по двум путям: УТС в ТОКАМАКАХ и лазерный УТС.

ТОКАМАК - аббревиатура, предложенная русскими учёными, расшифровывается как ТОРидальная КАмера с МАГ (К) нитным полем. Возможно, из соображений благозвучия Г заменено на К.

ТОКАМАК представляет собой трансформатор, первичная обмотка которого не имеет каких - либо существенных особенностей, вторичной "обмоткой" является шнур ионизированной смеси дейтерия и трития. Дополнительными катушками продольного поля осуществляется удержание плазмы в нужном состоянии. Так как плазма является вторичной "обмоткой", то в ней индуцируется ток, который и осуществляет подогрев плазмы до требуемой температуры. На крупнейшей установке этого типа - "ТОКАМАК-15" - расположенной в России, возможно удержание плазмы в течение нескольких секунд, и для "зажигания" дейтериево-тритиевой смеси требуется только повышение температуры и давления всего на несколько порядков.

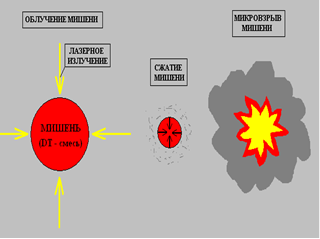

Другим способом осуществления УТС является лазерный УТС. Схема этого способа представлена на рисунке. Сначала идёт облучение DT-мишени, затем следует сжатие мишени и её микровзрыв с выделением большого количества энергии. В целом этот способ перспективен и может быть использован в том случае, когда будут сконструированы лазеры с высоким КПД. Разработка этого способа осуществления УТС также ведётся во многих странах мира, построены установки для проведения опытов с лазерным управляемым термоядерным синтезом, в том числе и в нашей стране. Лазерный УТС будет весьма эффективен после создания мощных лазеров с высоким КПД (КПД современных лазеров большой мощности едва достигает 5%).

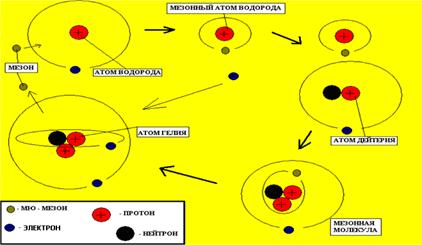

4.4.2 Мюонный катализ

Мюонный катализ управляемой термоядерной реакции является альтернативным вариантом двум приведённым выше способам. С помощью мюонного катализа можно не создавать поистине "звёздные" условия для проведения УТС. В чём же заключён этот способ? Всё дело в мезонах. Мю-мезон, неся заряд, равный заряду электрона, тяжелее его более чем в 250 раз, из-за чего мезонная молекула имеет меньший диаметр, вследствие чего возможно сближение ядер мезонной и обычной молекул до расстояний, когда начинают действовать силы притяжения: ядро мезонного атома водорода и ядро атома дейтерия соединяются в одно - происходит синтез, сопровождающийся выделением энергии.

С появлением мощных ускорителей мюонный катализ был осуществлён по схеме, представленной на рисунке. "В чём же дело? - спросите Вы, - почему нет электростанций, использующих этот способ?" Вся беда в том, что время жизни мюона очень мало, и он успевает "просинтезировать" только две-три пары водород-дейтерий, а после - взрывается; для того, чтобы получить хотя бы один мю-мезон, нужно затратить энергию около 300 МэВ, а после прохождения одной реакции каталитического синтеза выделяется всего 5,4 МэВ, то есть, как видно, энергетические затраты на получение одного мюона несопоставимы с выделяющейся энергией, и поэтому установки, осуществляющие мюонный катализ, имеют только научное значение. Учёным, работающим в этой области, нужно искать способ продления более чем короткую жизнь мю-мезона.

4.4.3 Термоядерное оружие


В настоящее время возможно только осуществление неуправляемого термоядерного синтеза, происходящего при взрыве водородной бомбы.

Первая водородная бомба была создана в СССР в 1953 году при участии Курчатова, Сахарова и Тамма.

Одна из возможных конструкций водородной бомбы представлена на рисунке. Термоядерным зарядом является твёрдое вещество LiD (дейтерид лития). В качестве детонатора используется атомная бомба. Сначала происходит её взрыв, сопровождающийся резким ростом температуры, давления, электромагнитным излучением, возникновением мощного потока нейтронов, в результате указанной реакции которых с изотопом лития образуется тритий.

Наличие дейтерия и трития при высокой температуре инициирует термоядерную реакцию, сопровождающуюся колоссальным выбросом энергии.

Если корпус сделан из природного урана U - 238, то быстрые нейтроны вызывают в нём новую неуправляемую цепную реакцию деления. Возникает третья фаза взрыва водородной бомбы.

Таким образом, создаётся термоядерный взрыв огромной, почти неограниченной мощности.

Самый мощный когда-либо созданный термоядерный боеприпас: советская авиабомба "Татьяна" мощностью 50 Мт (!) ("Кузькина мать" Н.С. Хрущёва?).

Существует также особый вид термоядерного боеприпаса, называемый нейтронной бомбой. Она представляет собой термоядерный заряд малой мощности (1 - 2 кт), но, если в обычной водородной бомбе на такой поражающий фактор, как проникающая радиация, расходуется около 5% энергии взрыва, то в нейтронной - более 30%. Исходя из этого, можно сделать вывод, что это оружие сделано специально для уничтожения живых существ, в том числе - и человека. Поэтому нейтронная бомба относится к варварскому оружию, как и термоядерная.

4.5 МГД - генератор

Один из современных многообещающих и эффективных методов получения электроэнергии основан на использовании магнитогидродинамического эффекта, т.е. на новом остроумном применении закона электромагнитной индукции, открытого Фарадеем более полутора столетий назад. Магнитогидродинамический эффект позволяет сконструировать генератор электрического тока без движущихся частей. В чём же здесь дело? Любой газ при высокой температуре ионизирован, т.е. электроны его атомов способны двигаться независимо от ядер и таким образом служить носителями электрического тока. При прохождении ионизированного газа с большой скоростью поперёк магнитного поля в нём возникает электрический ток, который может быть отведён электродами.

Можно усмотреть парадокс в том, что МГД - генератор основан на законе Фарадея, как и обычные генераторы электрического тока. Но этот закон однозначно допускает возбуждение тока и в том случае, когда используются жидкие или газообразные проводники.

МГД - генератор обладает тем незаменимым преимуществом, что в нём не используются вращающиеся детали, следовательно, отсутствуют потери на трение. Вместе с тем он вырабатывает только постоянный ток и требует очень высоких температур, при которых газ ионизируется, а значит, и соответствующих материалов, способных без серьёзных повреждений выдерживать такие температуры. Для создания МГД - генераторов нужны мощные источники проточных газов. Реальными устройствами, удовлетворяющими строгим требованиям, предъявляемым к таким источникам, являются ракетные двигатели. Важной вехой в развитии МГД - генераторов послужило введение в проточные газы ионизирующих добавок, например, углекислого калия, что позволяет снизить температуру ионизации газов до 1500 градусов Цельсия и ниже. Большой успех в технической отработке использования МГД - генераторов для производства электрической энергии был достигнут благодаря комбинации магнитогидродинамической ступени с котельным агрегатом. В этом случае горячие газы, пройдя через генератор, не выбрасываются в трубу, а обогревают парогенераторы ТЭС, перед которыми помещена МГД - ступень. Общий КПД таких электростанций достигают небывалой величины - 65%.

В последние годы МГД - электростанциям уделяют очень большое внимание, особенно в нашей стране. С 1965 г., когда в Москве начала работать первая станция У - 02, советские конструкторы достигли заметного прогресса в этой области техники.

К 1980 г. в СССР предполагалось построить несколько промышленных МГДЭС с единичной электрической мощностью до 200 МВт.

В заключение этой темы хочется упомянуть об утопическом (во всяком случае, сегодня) проекте профессора Полетавкина. Учёный предложил использовать "плазменный ветер", который "дует" в космическом пространстве за пределами земной атмосферы, но на высотах, достигаемых ИСЗ. В тех местах, где этот "ветер" пересекает под прямым углом силовые линии магнитного поля Земли, по сути дела, образуется гигантский МГД - генератор. Полетавкин предложил поместить на этой высоте некие собирающие электроды. Энергия, полученная таким способом, была бы весьма дешёва, сложность существует лишь в том, как соединить эти электроды и потребителя, расположенного на земле.

Устройство МГД - генератора.

Схематическое устройство МГД - генератора представлено на рисунке: канал, по которому перемещается ионизированный газ, заключён между полюсами сильного электромагнита, который питается за счёт самого генератора. На канале расположены обкладки, с которых снимается индуцированная ЭДС, и направляется к потребителю R.

Принцип работы МГД - генератора очень прост и аналогичен принципу работы обычных электрогенераторов: поток плазмы, то есть ионизированного газа, проходящий между разноимёнными полюсами сильного магнита, создаёт на обкладках электродов разность потенциалов - и через сопротивление потребителя R идёт постоянный электрический ток. Возможно объединение нескольких таких конструкций в замкнутое кольцо, где нужную температуру и скорость плазмы будет поддерживать компрессор - подогреватель К-П (на малом рисунке).


Заключение

Вот и закончено это длительное повествование. Путь, который проделало человечество за несколько тысяч лет, уместился в 39 страницах. Но это - не предел, так как человеческая мысль не знает границ, и, возможно, через несколько десятков лет работа по аналогичной теме, содержащая только описание и иллюстрации, едва уместилась бы на 100 страницах. Почему? Потому что поиск новых источников энергии не закончен; существует большое количество так называемых альтернативных источников энергии, даровых двигателей, использующих, например, изменение атмосферного давления или радиоактивное излучение.

Люди будущего, я думаю, сумеют найти ещё великое множество способов для получения энергии, а также для её экономного использования, так как они будут жить в других условия и они будут значительно умнее и опытнее нас, потому что учиться они будут на наших ошибках и недочётах. Я считаю, что пройдёт совсем немного времени, и многие двигатели, такие, как двигатели внутреннего сгорания, паровые и газовые турбины, займут своё место в музее, а их место займут МГД-генераторы, атомные реакторы и установки УТС, и Мир перестанет ощущать недостаток в энергии, потребность в которой становится всё больше и больше.

Я, как автор этой работы, выражаю благодарность своему руководителю за помощь во многих теоретических вопросах.

Я выражаю благодарность учителю информатики, Колосову Алексею Михайловичу, за помощь в создании презентации моей работы.

Я выражаю благодарность организатором конкурса за предоставленную возможность выступить со своей работой и высказать свою точку зрения по многим вопросам энергетики.

Я считаю, что моя работа может быть использована в качестве дополнительной литературы в школах для уроков физики и истории.


Список использованной литературы

1.         Веников В.А., Журавлёв В.Р., Филиппова Т.А. Энергетика в современном мире.

2.         Гладков К.А. Энергия атома.

3.         Касьянов В.А. Физика.11 класс. Учебник для общеобразовательных учреждений.

4.         Кирьянов А.П., Коршунов С.М. Термодинамика и молекулярная физика.

5.         Кухлинг Х. Справочник по физике.

6.         Левин М.И. Машина-двигатель.

7.         Свитков Л.П. Термодинамика и молекулярная физика.

8.         Тёльдеши Ю., Лесны Ю. Мир ищет энергию.

9.         М.: "ВЕЧЕ" 100 великих изобретений.


[1] МГД-генератор - магнитогидродинамический генератор.

[2] ДВС – двигатель внутреннего сгорания.

[3] ЭДС – электродвижущая сила.






17.06.2012
Большое обновление Большой Научной Библиотеки  рефераты
12.06.2012
Конкурс в самом разгаре не пропустите Новости  рефераты
08.06.2012
Мы проводим опрос, а также небольшой конкурс  рефераты
05.06.2012
Сена дизайна и структуры сайта научной библиотеки  рефераты
04.06.2012
Переезд на новый хостинг  рефераты
30.05.2012
Работа над улучшением структуры сайта научной библиотеки  рефераты
27.05.2012
Работа над новым дизайном сайта библиотеки  рефераты

рефераты
©2011
