Лабораторная работа

Тема. Исследование полупроводникового стабилитрона.

Цель. Экспериментальное исследование характеристик полупроводникового стабилитрона.

Порядок выполнения работы:

Приступая к выполнения лабораторной работы необходимо запустить программу Electronics Workbench.

Для работы необходимо нарисовать схемы.

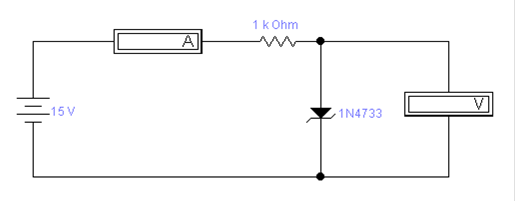

Рисунок 1 - Схема прямого включения стабилитрона.

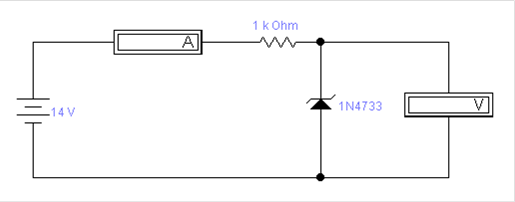

Рисунок 2 - Схема обратного включения стабилитрона.

3. Здесь приведены две схемы включения стабилитрона, обеспечивающие получение прямой и обратной ветви ВАХ.

4. Чтобы схема начала функционировать, необходимо нажать кнопку в верхнем правом углу.

5. Изменяя напряжение источника питания переменным резистором, снять зависимость тока стабилитрона от напряжения стабилитрона.

6. Изменить полярность напряжения питания схемы, снять зависимость тока стабилитрона от напряжения стабилитрона.

7. По данным измерения построить графики прямой и

обратной ветви ВАХ.

Таблица 1 - Результаты измерений

Рисунок 3 - Вольтамперная характеристика стабилитрона.

Стабилитрон - это диод, предназначенный для стабилизации напряжения; у этих диодов на ВАХ имеется чётко выраженный участок электрического пробоя, который является рабочим участком стабилитрона.
