Курсовая работа: Проектирование двухэтажного спального корпуса дома отдыха "Меркурий" здания в Омской области

Омский колледж отраслевых технологий строительства и транспорта

Пояснительная записка к курсовому проекту по дисциплине:

«Архитектура зданий»

Тема

Проектирование двухэтажного спального корпуса дома отдыха

«Меркурий» здания в Омской области

Выполнил: студент группы Гр. 931

Тимофеев В.А.

Омск-2009


1.Общая часть

1.1 Исходные данные для проектирования

Проект “спального корпуса” санатория “Меркурии” разработан для строительства в Омской области.

На основании задания на проектирование чертежи проекта и пояснительная записка выполнены в соответствии с действующими строительными нормами и правилами и государственными стандартами.

1.2 Климатические характеристики района строительства

Омская область относится к строительно-климатическому району I В.

Расчетная температура воздуха наиболее холодных суток -41ºС. Расчетная температура наиболее холодной пятидневки -37ºС.

Расчетная температура внутреннего воздуха +20ºС.

Относительная влажность внутреннего воздуха 55%.

Влажностный режим помещения - нормальный.

Преобладающее направление ветра ЮЗ.

Продолжительность отопительного периода 221 суток.

Средняя температура отопительного периода -8,4ºС.

Глубина сезонного промерзания грунта 2,20 м.

Нормативная снеговая нагрузка 70 кг/м².

Средняя скорость ветра 5 м/с.

Зона влажности района строительства – сухая.

1.3 Геологические данные площадки строительства

1 слой - почвенно-растительный, мощность 0,2-0,5 м

2 слой - суглинок твердый, мощностью 2,5-3,5 м

Коэффициент пористости - е=0,55

Удельный вес грунта - γ=18 кН/м³

Показатель текучести - IL=0,30

Модуль деформации - Е=17 МПа

Угол внутреннего трения грунта - φn=24º

Удельное сцепление грунта - Сn=0,015 МПа

3 слой – супесь твердая, мощностью 3,0-5,0 м

Коэффициент пористости - е=0,45

Удельный вес грунта - γ=19,3 кН/м³

Показатель текучести - IL=0,24

Модуль деформации - Е=16 МПа

Угол внутреннего трения грунта- φn=30º

Удельное сцепление грунта - Сn=0,021 МПа

Грунтовые воды скрыты на глубине 3,0м от поверхности земли. По отношению к бетону грунтовые воды агрессией не обладают. Тип режима грунтовых вод - террасовый, характер питания инфильтрационный, в связи, с чем уровень подземных вод подвержен сезонным колебаниям

1.4 Характеристики здания

Степень долговечности – III

Степень огнестойкости – II

Класс здания – III

Класс функциональной пожарной опасности – Ф 1.2


2. Генеральный план участка

Двухэтажный спальный корпус дома отдыха запроектирован на территории санатория “Меркурий”. Главный фасад здания обращен на березовую рощу. Проектируемый участок свободен от застройки.

Рельеф территории застройки ровный, спокойный; площадка для строительства спланирована с уклоном 5% для естественного стока атмосферных осадков.

Проектируемый спальный корпус расположен в сложившейся капитальной жилой застройке. Здание размещено с учетом розы ветров, инсоляции и противопожарных требований. Этажность проектируемого здания, конфигурация в плане, архитектурный образ не нарушают общего архитектурно-планировочного решения.

На участке запроектировано: площадка для автомобилей на 10 машин со стороны главного фасада. Покрытие проезда и площадок предусмотрено из щебня и песка по уплотненному грунту с верхним слоем из мелкозернистого асфальтобетона.

Площадка спального корпуса здания озеленена газонами, клумбами, деревьями, кустарника в виде живой изгороди.

Для защиты окружающей среды в проекте предусмотрены:

1. Защита почвы организованным отводом поверхностных вод.

2. Уменьшение пылеобразования применением твердых покрытий на проездах, площадках и устройствах газонов.


3. Объемно-планировочные решения

Размер здания в координационных осях 1-4 составляет 22,6м., а ширина в осях А-В составляет 11,1м.

Высота этажа составляет 2,8м. максимальная высота здания 10,3м.

Лестничные клетки располагается в осях 1-2,3-4 и А-Б, размеры лестничных клеток 2,4×2м.

Планировочная система – коридорно-рекреационная.

На первом этаже находятся следующие помещения:

Комната 1 (1-2,Б-В), комната 2 (2-3,Б-В) комната 3 (2-3,Б-В), комната 4 (2-3,Б-В), комната 5 (2-3,Б-В), комната 6 (2-3,Б-В), санузел (2-3,А-Б), комната 8 (2-3,А-Б), комната 9 (2-3А-Б), комната 10 (2-3 А-Б), санузел(2-3,А-Б), столовая (2-3 А-Б).

На втором этаже находятся следующие помещения:

Кино зал (1-3,Б-В), комната 15 (2-3,Б-В), комната 16 (2-3,Б-В), комната17 (2-3,Б-В), комната 18 (2-3,Б-В), комната 19 (2-,А-Б), комната 20 (2-3,А-Б), комната 20 (2-3,А-Б), подсобная(2-3,А-Б), Спорт зал (2-3,А-Б), санузел (2-4,Б-В). Каждое помещение в здание основное по функциональному назначению имеет оконный проем, площадь которого соответствует требованиям СНиП, оконный проем служит для освещения в здании естественным светом.

3.1 Технико-экономические показатели по зданию

Таблица №1. Т.Э.П. по зданию

Наименование Ед.изм. Количество
1 Площадь застройки м² 250,86
2 Строительный объём. м³ 1730,93
3 Общая площадь здания м² 501,72
4 Полезная площадь здания м² 284,53
5 Нормируемая площадь здания м² 237,15
6

Плоскостной коэффициент К1

_ 0,64
7

Объёмный коэффициент К2

_ 3,45

1. Fз=22,60∙11,10=250,86 (м²)

2. Vстр=250,86∙6,9=1730,93 (м³)

3. Fобщ =2∙(22,60∙11,10)=501,72 (м²)

4. Fпол=(12,42*3)+14,26+(10,53*5)+(12,42*3)+(14,26*2)+(10,53*6)+14,26+(16,56*2)+38,42=318,93 (м²)

5. Fнорм=318,93-16,56-16,56 -14,26=271,55 (м²)

6. K1=318,93/501,72=0,64

7. K2=1730,93/501,72=3,45

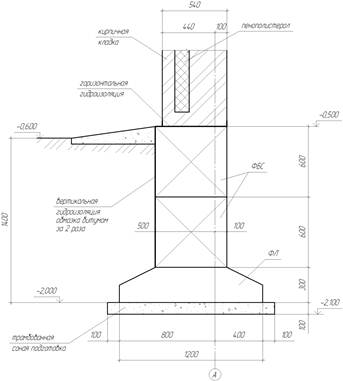

Сечение фундамента


4. Конструктивное решение

4.1 Конструктивная схема и конструктивные элементы здания

Конструктивная система проектируемого здания с продольными несущими стенами. Плиты перекрытия, опираясь на них, образуют жесткий пространственный каркас. Дополнительную пространственную жесткость зданию предают стены лестничной клетки.

ФУНДАМЕНТЫ ленточные сборные из железобетонных плит по ГОСТ 13580-68 и бетонных блоков по ГОСТ 13579-78

СТЕНЫ НАРУЖНЫЕ из обыкновенного глиняного кирпича ГОСТ 530-95 с эффектным утеплителем на гибких связях; Утеплитель – пенополистирол λ = 40 кг/м³

СТЕНЫ ВНУТРЕННИЕ из обыкновенного глиняного кирпича ГОСТ 530-90, толщ. 250, 380мм.

ПЕРЕГОРОДКИ кирпичные, толщ. 120 мм.

ПЕРЕКРЫТИЕ – сборные железобетонные многопустотные плиты по серии 1.141.-3 в. 63.64.

ЛЕСТНИЦА из крупноразмерных железобетонных элементов; марши по серии 1.251-3 в.1; площадки по серии 1.252-1 в.1. Ограждение лестниц металлическое с пластиковыми поручнями по серии 1.256-1, высота ограждения 900 мм.

КРЫША чердачная скатная по деревянным стропилам.

Гидроизоляционный кровельный материл – асбоцементные волнистые листы.

ОКНА с тройным остеклением по ГОСТ 16289-86.

ДВЕРИ наружные по ГОСТ 24698-81, двери внутренние по ГОСТ 6629-88.

СТУПЕНИ по ГОСТ 27171-84.


4.2 Определение глубины заложения фундамента

При определении глубины заложения фундамента здания учитываются следующие факторы:

1. конструктивные особенности здания под наружные и внутренние несущие стены за проектирован ленточный фундамент;

2. эксплуатационные – здание отапливаемое, инженерно-геологические условия района строительства в Омской области.

         Подошва фундамента должна обязательно располагаться ниже ввода в здание необходимых инженерных коммуникаций: водопровода, канализации, и тепловых сетей

4.2.1 Определяем нормативную глубину промерзания грунта по формуле (2) СНиП 2.02.0-85* «Основания зданий и сооружений».

dfn=d0√Mt,

где

d0=0,23 – безразмерный коэффициент для грунтов суглинков;

Mt – коэффициент равный сумме абсолютных значений среднемесячных температур в данном районе в течение зимнего периода в районе строительства Омской области.

Mt=|-19,0|+|-17,6|+|-10,1|+|-8,5|+|-16,0|=71,2

dfn=0,23∙√71,2=0,23*8,4=1,93

4.2.2 Определяем расчетную глубину промерзания грунта по формуле (3) СНиП 2.02.0-83*

df=Kh∙dfn

Kh=0,7 – коэффициент учитывающий влияние теплового режима здания.

df=0,7∙1,93=1,4 м

Принимаем глубину заложения фундамента в проекте 1,4 м.


5. Отделка здания

5.1 Внутренняя отделка здания

Таблица№4. Ведомость отделки помещений.

Наименование помещения Виды отделки элементов помещения Примечание
Пол S(м²) Cтены S(м²)

Комнаты;

1-3

4

5-10

11-13

14-15

16-21

Комната администратора

Ламинат

12,42

14,26

10,53

12,42

14,26

10,53

14,26

Обои под окраску

27,54

27,94

23,76

27,54

27,94

23,76

27,94

Санузел

Водоэмульсионная окраска 16,56 Отделка плиткой 28,44
Коридор Водоэмульсионная окраска 38,42 Панели пластиковые 31,78

Спецификация бетонных и железобетонных элементов

марка Обозначение Наименование Кол.

Масса,

кг

Прим.
Фундаменты
ФП-1 Серия 1.112.-5 в. 1,2 ФЛ 12.24-1 37
ФП-2 Серия 1.112.-5 в. 1,2 ФЛ 12.12-1 4
ФП-3 Серия 1.112.-5 в. 1,2 ФЛ 12.6-1 2
ФБ-1

ГОСТ 13579-78*

ФБС 24.6.6-Т 76
ФБ-2

ГОСТ 13579-78*

ФБС 12.6.6-Т 6
Плиты перекрытия
П-1 Серия 1.141-1 в. 63 ПК 63.15-6 АТУТ 21
П-2 Серия 1.141-1 в. 63 ПК 48.15-6 АТУТ 3
П-3 Индивидуальное изготовление Плита входа 2
А-1 ГОСТ 5781-85 Ø10 А1 l=900
А-2 ГОСТ 5781-85 Ø10 А1 l=700
Лестница
ЛМ-1 Серия 1.251-3 в. 1 2 ЛМФ 36-14.17-5 2
ЛП-1 индивидуальное 2
ЛС-1 ГОСТ 8717 Ступени ЛС-14 8
Ограждение лестницы
ОЛ-1 Серия 1.256-1 ОЛ-33-1 2
ОЛ-2 Серия 1.256-1 ОЛ-27-1 2

Спецификация деревянных элементов:

марка Обозначение Наименование Кол.

Масса,

кг

Прим.
Окна
ОК-1 ГОСТ 16289-86 ОРС 15-18 В 20
ОК-2 ГОСТ 16289-86 ОРС 15-9 В 4
Двери внутренние
Д-2 ГОСТ 6629-88 ДГ 21-9 12
Д-3 ГОСТ 6629-88 ДГ 21-7 5
Двери наружные
Д-1 ГОСТ 24698-81 ДН 21-12 2

Таблица№5. Эксплуатация полов.

№ помещ. Тип пола Схема пола или тип по серии Данные элементов пола, мм

Площ.

м²

Комната администрации 1

5-2

Ламинат-5, подложка цементно-песчаная-30, звукоизоляция – жесткие минераловатные плиты-30, слой толя, железобетонная плита-220 14,26
Комнаты 2

5-2

Ламинат-5, подложка цементно-песчаная-30, звукоизоляция – жесткие минераловатные плиты-30, слой толя, железобетонная плита-220 198,73
Санузел 3

5-3

Керамическая плитка -5, цементно-песчаная стяжка - 30, утеплитель – минераловатные плиты-30, слой толя, железобетонная плита - 220 33,12
Коридор 4

5-2

Ламинат-5, подложка цементно-песчаная-30, звукоизоляция – жесткие минераловатные плиты-30, слой толя, железобетонная плита-220 38,42

6. Технологический расчет ограждающих конструкций

Расчетные условия - климатические характеристики района строительства приняты согласно СНиП 23-01-99* «Строительная климатология».

Наименование параметра

Обознач.,

ед. изм.

Расчетное

значение

1 Расчетная температура внутреннего воздуха

tint, ºС

+20
2 Расчетная температура наружного воздуха

text,ºС

-41
5 Продолжительность отопительного периода

Zht, сут

221
6 Средняя температура отопительного периода

Zhr, ºС

-8,4
7 Условия эксплуатации ограждающих конструкций I В

Согласно пункта СНиП 5.3 23-02-2003 «Тепловая защита зданий», приведенное сопротивление теплопередачи ограждающих конструкций, а также окон, следует принимать не менее нормируемых значений, определяемых в зависимости от градуса суток отопительного периода.

R0 ≥ Rreg (м²∙С/Вт)

Градуса сутки отопительного периода определяем по формуле 2 СНиП 23-02-2003

Dd = (tint-tht)∙Zth

Dd = (20+8,4)∙221=6276,4 (ºС∙сут)

Согласно таблице 4 СНиП 23-02-2003

1. Rreg =3,74 (м²∙ºС/Вт) - для стен

2. Rreg =3,77(м²∙ºС/Вт) - для окон и балконных дверей

3. Rreg =4,95 (м²∙ºС/Вт) - для чердачных перекрытий

6.1 Теплотехнический расчет стенового ограждения

Сечение наружной стены:

1. Кирпич глиняный ГОСТ 530-95.

2. Сибит-блоки

3. Гибкая связь

4. Цементно-песчаный раствор (штукатурка)

Приведенное сопротивление теплопередачи стенового ограждения:

αint = 8,7 (Вт/м²∙ºС) – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции.

αext = 23 (Вт/м²∙ºС) - коэффициент теплоотдачи наружной поверхности ограждающей конструкции.

Rk – термическое сопротивление ограждающей конструкции

б - толщина слоя в м

λ – расчетный коэффициент теплопроводности слоя

Rk = 2,48 (м²∙ºС/Вт)

Rо = 2,99 (м²∙ºС/Вт)

Rо - стенового ограждения больше Rreg для стен, то конструкция стенового ограждения запроектирована верно.

6.2 Теплотехнический расчет чердачного перекрытия

Сечение чердачного перекрытия:

6-2

1.Ж/Б плита

2.Пароизоляция слой рубероида

3.Утеплитель плиты URSA

4. Плита ДВП

Rk=0,22/2,04+0,15/0,037+0,02/0,29=4,84 (м²∙ºС/Вт)

R0= 1/8,7+4,84+1/12=5,03 (м²∙ºС/Вт)

Rо = 5,03 (м²∙ºС/Вт) чердачного перекрытия больше чем Rк=4,84(м²∙ºС/Вт)

6.3 Теплотехнический расчет окон

Для окон двухкамерный стеклопакет из стекла с твердым покрытием в ПВХ переплетах принимаемых в курсовом проекте:

Rо = 0,6 (м²∙ºС/Вт) ,что более Rreg = 0,55 (м²∙ºС/Вт)

Следовательно, принятая в проекте конструкция окон соответствует требованиям СНиП 23-02-2003.


Литература

1. СНиП 2.08.02-89* Общественные здания.

2. СНиП 2.09.04-87* Административные и бытовые здания.

3. СНиП 31-01-2003 Здания жилые многоквартирные.

4. СНиП 31-05-2003 Общественные здания административного назначения.

5. СНиП 2.01.07-85 Нагрузки и воздействия.

6. СНиП 2.02.01-83* Основания зданий и сооружений.

7. СНиП 2.03.13-88* Полы.

8. СНиП 23-02-2003 Тепловая защита зданий.

9. СНиП II 26-76 Кровли.

10. СНиП III-10.75 Благоустройство территорий.

11. ГОСТ 21.101-97 С НДС. Основные требования к проектной и рабочей документации.

12. ГОСТ 21.501-93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей.

13. ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры.

14. ГОСТ 24699-2002 Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия.

15. ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Технические условия.

16. СНиП 21-01-97 (1999) Пожарная безопасность зданий и сооружений.

17. СНиП 23-01-99* Строительная климатология.

18. СНиП 11-4-79 Естественное и искусственное освещение.

19. СНиП 11-25-80 Деревянные конструкции.

20. ГОСТ Р21.1501-92 Архитектурные решения. Рабочие чертежи.

21. Белоконев Е.Н. Основы архитектуры зданий и сооружений / Белоконев Е.Н., Абуханов А. З. – Ростов на Дону: Феникс. 2005.

22. Брилинг И. С. Справочник по строительному черчению. – М.: Стройидат, 1998.

23. Короев К.И. Строительное черчение и рисование. – М.: Высшая школа, 2002.

24. Маклакова Т.Е. и др. Конструкции гражданских зданий. – М.:Стройиздат, 2004.

25. Маклакова Т.Е., Манасова С.М., П.Тараненко В. Е. Проектирование жилых и общественных зданий ⁄ Маклакова Т.Е., Манасова С.М., П.Тараненко В.Е.: Учебное пособие для вузов. – М.: Высш.шк.. 1998.

26.Методические указания к архитектурно-конструктивному проекту многоэтажного крупнопанельного каркасного здания ⁄ Сост.М.В. Максимова; СибАДИ. - Омск,2003.

27.Сербинович П.П. Архитектура гражданских и промышленных зданий. Т.2.Гражданские здания массового строительства. М.: Высш.шк.2000.

28.Территориальный каталог бетонных и железобетонных конструкций и изделий, изготавливаемых предприятиями стройиндустрии Омской области г. Омска-2004г.

29.Шерешевский И.А. Конструирование гражданских зданий. Учебное пособие для техникумов. - «Архитектура-С»,2005.






17.06.2012
Большое обновление Большой Научной Библиотеки  рефераты
12.06.2012
Конкурс в самом разгаре не пропустите Новости  рефераты
08.06.2012
Мы проводим опрос, а также небольшой конкурс  рефераты
05.06.2012
Сена дизайна и структуры сайта научной библиотеки  рефераты
04.06.2012
Переезд на новый хостинг  рефераты
30.05.2012
Работа над улучшением структуры сайта научной библиотеки  рефераты
27.05.2012
Работа над новым дизайном сайта библиотеки  рефераты

рефераты
©2011
