Введение
В
нашем языке существует немало слов, имеющих несколько значений.
"Строительство" - одно из таких слов.
Мы
говорим: "Значительную долю продукции, производимой в нашей стране, дает
сегодня строительство" - и видим за этим словом гигантскую отрасль
народного хозяйства, превратившую нашу страну в строительную площадку небывалых
размеров.
Словом
"строительство" мы называем и самостроящееся здание или сооружение, и
то место, где оно строится, и род занятий строителей... Очень емкое слово.
А
главное - очень важное. Потому что без строительства невозможно представить
себе нашу сегодняшнюю жизнь.
На
снежной северной зимовке людей спасает от мороза и пурги теплый домик
экспедиции. У экватора здания прячут людей от палящего солнца или ливней. По
автострадам, мостам, тоннелям вереницы автомашин везут людей на работу - в цехи
и лаборатории, на учебу - в школы и институты. По железнодорожным путям
грохочут поезда, мчат людей и грузы в новый город в Заполярье или к курорту у
теплого моря. Всюду окружают человека, кроме лесов и полей, рек и гор, дома,
города, дороги. Окружает его как бы вторая природа, созданная его собственными
руками, удобная для жизни искусственная среда.
Созданием
этой искусственной среды и занимается та огромная отрасль человеческой
деятельности, которая называется "строительство". Машины и масштабы
Более
1000 новых городов выросло за годы Советской власти, возведены десятки тысяч
промышленных предприятий, сооружены сотни тысяч школ, кинотеатров, десятки
миллионов квартир.
Таких
огромных масштабов и высоких темпов строительства не знала ни одна
предшествующая эпоха. Каждый год мы выполняем строительных работ на 5-7%
больше, чем в предыдущем, и строители продолжают наращивать темпы. Это стало
возможным благодаря тем изменениям, которые произошли в строительстве за годы
Советской власти.
Главные
среди них - индустриализация строительного производства, механизация
строительства, максимальная замена всех видов ручного труда машинным.
Сегодня
с помощью машин выполняют почти все тяжелые строительные работы: роют и
перемещают грунт, приготавливают и укладывают бетонную смесь, транспортируют и
монтируют многотонные конструкции. Машины облегчают труд людей и на других
работах - помогают штукатурить и красить, сваривать металл, завинчивать гайки и
забивать гвозди.
Широкое
применение машин позволило по-новому организовать строительное производство.
Самое сложное и трудоемкое в строительстве - изготовление конструкций,
элементов будущих построек,- как правило, выполняется сегодня в заводских
условиях, на конвейере. Тысячи специальных заводов, сотни домостроительных
комбинатов снабжают сегодня стройки конструкциями, деталями и материалами. А на
строительной площадке стремятся оставить только процессы сборки и монтажа
готовых элементов.
Изменилось
и многое другое: разработаны новые, высокопрочные, легкие и долговечные
строительные материалы и конструкции, усовершенствованы способы выполнения
многих строительных работ, возникли новые методы строительства, более быстрые,
более дешевые, требующие меньших затрат труда и времени.
Все
это позволило почти в 40 раз увеличить, по сравнению с дореволюционным
временем, объем строительства в стране и резко повысить производительность
труда строителей.
Современное
строительство - это высокоиндустриальная, гигантская по своему размаху, по
масштабам и по своему значению отрасль человеческой деятельности.
Первые
постройки человека: примитивные заслоны от ветра, землянки, шалаши и хижины -
такие, как в этой затерявшейся в тропических джунглях деревушке,- мало
отличались от окружавшей их природы и друг от друга.
Характеристика
здания
Проектируемое
здание жилое, которое имеет размеры в плане 36 м × 12.9 м.
Здание
трёхэтажное. Высота - 2.8 м.
Здание
бесподвальное, бескаркасное.
Пространственная
жесткость и устойчивость здания обеспечивается за счёт стен и плит перекрытия .
По
долговечности здание относится к 1 степени, так как его конструктивные элементы
рассчитаны на срок службы 100 лет.
По
огнестойкости в соответствии с CY< 2/02/01 – 85 здание относится к 1
степени.
Класс
ответственности здания по СНиП 2.01.07 – 85 -2 класс ответственности.
Здание
размещается на участке со спокойным рельефом.
Ширина
дорог – 12м., проездов – 8м, тротуаров – 12м.
Выполнена
координатная привязка здания к осям строительной геодезической сетки.
Абсолютная отметка, соответствующая условной нулевой,137,47 м.
здание
имеет благоприятную ориентацию по сторонам горизонта: окна фасада 1 – 11
сориентированы на северо - восточную сторону горизонта, окна фасада А – Д на юго
– восточную сторону горизонта.
Фундаменты
В
данной курсовой работе запроектированы сборные железобетонные ленточные
фундаменты, состоящие из фундаментных блоков плит и стеновых фундаментных
блоков. Глубина заложения фундаментов-2,6м. Отметка подошвы-2,3м.
Так
как толщина стены 640мм, то привязка к координационной оси двусторонняя 200мм и
440мм.
Под
внутренние несущие, как наиболее загруженные, принимаем фундаментные плиты
шириной 1200 мм.
Под
наружные несущие стены - на порядок ниже:1000мм. Под наружные самонесущие стены
также принимаем фундаментные плиты шириной 1000 мм.
Плиты
ленточных фундаментов укладывать на тщательно спланированную и утрамбованную
поверхность основания. Монолитные участки выполнять из бетона класса В12,5.
В
зависимости от толщины стены принимаем фундаментные блоки, толщиной:
А)
Для наружных стен – 600мм.
Б)
Для внутренних стен – 400мм.
Их
следует укладывать на цементном растворе М50 с обязательной перевязкой швов. Число
вертикальных рядов фундаментных блоков-4.
Фундамент
под наружные стены
Внутреннюю
грань стены совмещаем с внутренней гранью фундаментного блока. Привязка
фундаментного блока к координационной оси:200мм и 400мм. Фундаментную плиту
располагаем симметрично толщине фундаментного блока. Размеры уступов:
d
= (1000-600):2=200мм.
Привязка
фундаментной плиты:
а=200+200=400мм
с=200+400=600мм
Фундамент
под внутренние стены
Привязка
фундаментного блока к оси центральная 200мм и 200мм.
Размеры
уступов:
d
= (1200-400):2=400мм
Привязка
фундаментной плиты центральная:
В/2=200+400=600мм.
Монолитные
участки выполняются из бетона класса В12,5.
Для
защиты фундаментов от поверхностных вод по периметру здания выполняем асфальтобетонную
отмостку, шириной 800мм по щебёночному основанию, толщиной 150мм, с уклоном от
здания 3%.
Ведомость
расчёта фундаментных плит
Таблица
1
Пози-
ция
|
Марка
|
Документа-
ция
|
Размеры,мм |
Масса,т |
Кол-во,
шт
|
L |
B |
H |
3 |
ФЛ10.24-1 |
ГОСТ 13580-85 |
2380 |
1000 |
300 |
1,38 |
4 |
4 |
ФЛ12.24-1 |
ГОСТ 13580-85 |
2380 |
1200 |
300 |
1,63 |
8 |
2 |
ФЛ10.12-1 |
ГОСТ 13580-85 |
1180 |
1000 |
300 |
0,65 |
34 |
1 |
ФЛ12.12-1 |
ГОСТ 13580-85 |
1180 |
1200 |
300 |
0,78 |
81 |
5 |
ФЛ10.8-1 |
ГОСТ 13580-85 |
780 |
1000 |
300 |
0,42 |
18 |
6 |
ФЛ12.8-1 |
ГОСТ 13580-85 |
780 |
1200 |
300 |
0,5 |
1 |
В
здании устроена горизонтальная и вертикальная гидроизоляция. Первый слой
горизонтальной гидроизоляции укладывают по верху фундаментных подушек из
цементного раствора толщиной 30
мм.
Второй
слой горизонтальной гидроизоляции (рулонной) устраивают в цоколе наружных стен
на 200мм выше отмостки.Во внутреннх стенах этот слой распологается на 200мм
ниже уровня пола.
Вертикальная
гидроизоляция подвальных стен осуществляется обмазкой их поверхностей,
соприкасающихся с грунтом, горячей битумной мастикой за два раза.
Стены
В
проектируемом здании внутренние стены выполнены из пустотного керамического кирпича
плотностью 1400 кг/м3 с размерами 250×120×65мм сплошной кладки.
Толщина внутренних стен 380мм.
Во
внутренних стенах, разделяющих санузлы и кухни, предусмотрены вентиляционные
каналы размерами 270×140мм.Участки стен в местах прохода вентиляционных
каналов армированы двумя продольными стержнями Ø 5 Вр І с приваркой
поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов.
Теплотехнический
расчёт наружных стен:
1.Находим
требуемое сопротивление теплоотдачи:
tв
- расчётная тем
пература
внутреннего воздуха(табл.12)
tн-
расчётная температура наружного воздуха
αв-коэф.теплоотдачи(табл.8)
n-
коэфециент, принимаемый в зависимости от положения наружной поверхности
ограждающей конструкции , для наружных стен он равен 1.
2.Требуемая
толщина стены:
=(0.93-0.115-0.002-0.043)
Принимаем
стену толщиной 640мм.
Наружные
стены выполнены из пустотного керамического кирпича плотностью 1400 кг/м3 с
размерами 250×120×65мм сплошной кладки на цементно-известковом
растворе. Толщина наружных стен 640мм( наружная верста-120мм,воздушная
прослойка-50мм,пенополистерол-90мм,внутренняя верста-380мм).
Утеплитель
устанавливаем, плотно прижимая его к внутренней версте, предварительно раскроив
его на высоту 5-ти рядов. Для установки гибких связей в пенополистероле
вырезают борозды 33см с шагом 500мм, куда
укладывают гибкие связи и заполняют раствором.
Характер привязки стен к координационным осям
Над
проёмами в стенах уложены сборные железобетонные перемычки. Перемычки
укладывают на кирпичные стены по слою цементного раствора М50.
Спецификация
элементов перемычек
Позиция |
Обозначение |
Наименование |
Количество на этаж |
Всего |
Масса ед., кг |
Примечание |
1 |
2 |
3 |
1 |
Серия 1.038.1-1
выпуск 1
|
5ПБ25-27 |
28 |
24 |
24 |
78 |
338 |
|
2 |
3ПБ21-8 |
12 |
12 |
12 |
36 |
137 |
|
3 |
5ПБ18-27 |
12 |
14 |
14 |
40 |
250 |
|
4 |
3ПБ18-8 |
6 |
7 |
7 |
20 |
119 |
|
5 |
3ПБ25-8 |
2 |
- |
- |
2 |
162 |
|
6 |
|
3ПБ13-37 |
66 |
66 |
66 |
198 |
85 |
|
7 |
Серия 1.038.1-1
выпуск 1
|
1ПБ10-1 |
12 |
12 |
12 |
36 |
20 |
|
8 |
|
1ПБ13-1 |
8 |
8 |
8 |
24 |
25 |
|
Ведомость
перемычек
Марка |
Схема сечения |
Проёмы №:
1;5;6;10;11;12;13;
15;16;18;19;20
|
|
Проёмы №:
2;3;4;7;8;9;
14;17
|
|
Позиция 1 |
|
Позиция 2 |
|
Перекрытия
В
здании запроектированы сборные железобетонные перекрытия из многопустотных плит
(что повышает их звукоизоляцию и улучшает термоизоляционные свойства) толщиной
220мм. В местах пропуска комуникаций и вентблоков запроектированы ребристые
плиты перекрытий.
Плиты
перекрытия опираются на несущие стены короткими сторонами по слою свежего
цементно-песчаного раствора на 200мм.
Пустоты
в торцах плит перекрытия на глубину 200мм заделываются бетоном. Это
предохраняет концы плит от продавливания вышележащей стеной, а также улучшает
тепло- и звукоизоляцию перекрытий.

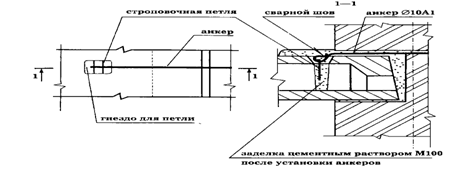

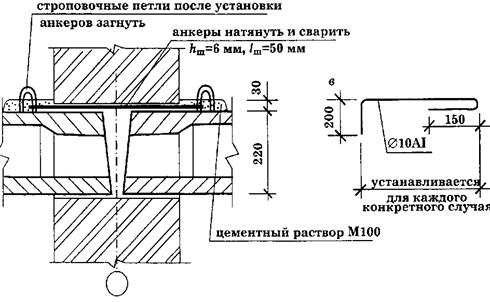

Анкерные
связи устанавливают цепочкой через всё здание в каждой третьей- четвёртой плите
ряда. После установки анкеров подъёмные петли загибают, анкеры и петли
накрывают для защиты от коррозии слоем цементно- песчаного раствора толщиной 30 мм.
Спецификация
элементов плит покрытий
Пози-
ция
|
Обозна-
чение
|
Наимено-
вание
|
Количество
на этаж
|
Всего |
Масса
еденицы,
кг
|
Приме-
чание
|
1 |
2 |
3 |
1 |
Серия 1.141-1
выпуск 60
|
ПК36.12-3Т |
18 |
18 |
18 |
54 |
1280 |
|
2 |
ПК36.15-3Т |
58 |
58 |
58 |
168 |
1700 |
|
Лестницы
В
здании запроектированы лестницы основного назначения из сборных железобетонных
лестничных маршей и площадок, расположенных в лестничных клетках, ограждённых
капитальными стенами. Лестничный марш и площадки подобраны по каталогу на
основании расчёта.
Расчёт
лестничной площадки:
Высота
этажа- 2,8м
Уклон
лестницы- 1:2
Размеры
ступеней-150300мм
Ширина
марша-1,75м
1.Определяем
ширину лестничной клетки:
В=2В+100+21,75+100=3,6м
2.
Высота одного марша:
Hэт
/ 2=28002=1400мм
3.Число
подступёнков в одном марше:
N=1400150=9
4.Длина
горизонтальной проекции:
α=300×(N-1)=300×8=2400мм
5.Число
проступей:
9-1=8
Принимаем
ширину лестничной промежуточной лощадки- 1650мм.
Ширина
этажной площадки- 1650мм.
Тогда
полная ширина лестничной клетки:
2400+1650+1650=5700мм.
Перегородки
Перегородки
в здании из керамического кирпича. Толщина перегородок: межкомнотных-120мм,
межквартирных-380мм.
Перегородки
санитарных узлов выкладывают по металлическому шаблону. После укладки двух
рядов его убирают.Кладку ведут с перевязкой швов на растворах М100.
Зазоры
между перегородками и стенами тщательно конопатят.
Устойчивость
перегородок обеспечивается укладкой арматуры в горизонтальные швы и
вертикальные штрабами, оставленные в местах примыкания к капитальным стенам.
Кровля
В
здании запроектирована чердачная стропильная крыша.Кровля выполнена из
металлочерепицы, с холодным чердаком.
Кровлю
поддерживает стропильная система, состоящая из мауэрлатов- опорных брусьев,
укладываемых на наружные стены, стоек и прогонов устанавливаемых в середине
здания; стропил- балок, уложеных по скату, и опалубки из досок, скомбинированой
с обрешёткой из брусков, на которые непосредственно укладывается кровельный
материал. Шаг стропил-1 м.
Металлочерепица
представляет собой профилированые листы с продольными волнами и поперечными
гофрами, конфигурация которых воспроизводит вид традиционной
черепицы.Толщина-0,5мм ; полезная ширина- 1100мм; максимальная длина- 7м.Шаг
поперечного рисунка – 350мм.
Обрешётка
крепится к стропилам при помощи гвоздей. Между стропилами и обрешёткой
укладывается слой пароизоляции. Листы металлочерепицы крепятся к обрешётке при
помощи шурупов, с учётом 6 штук на 1
м2.
Наружный
организованный водосток равен:
Общая
площадь кровли:
Sобщ=573
м2
Из
расчёта одна воронка обслужит 33
м2 кровли
Количество
водосточных труб:
Nтруб=
штук.
Наружная
и внутренняя отделка
Наружная
отделка:
Цокольная
часть здания облицовывается плитками декоративного камня.
Наружная
стена облицована керамическим кирпичом.
Внутренняя
отделка:
В
коридорах стены отштукатурены и покрыты специальными красками.
В
комнатах стены оклеены обоями. В кухнях на высоту рабочей зоны(1 метр от уровня пола) стена
облицована плиткой. Остальная часть стены оштукатурена и покрыта специальной
краской.
Санузел
облицован керамической плиткой.
Полы
Дощатые
полы
Для
покрытия деревянных полов применяются древесина хвойных и лиственных пород. Это
строганные шпунтованные доски первого и второго сорта. Толщина досок составляет
29мм. Ширина досок после острожки, выборки гребней и пазов, составляет 115мм.
Для
лаг применяются доски 2-го и 3-го сорта влажностью не более 18%.Толщина
лаг-50мм, а подкладок-30мм; ширина лаг-100мм.
В
качестве звукоизоляции служат звукоизоляционные ленточные подкладки .
Устройство
досчатого пола заканчивается установкой плинтусов между полом и стеной по всему
периметру помещения. Для крепления плинтусов в стенах через каждые 70см
электродрелью просверливается отверстие и забиваются деревянные пробки.
Для
обеспечения звукоизоляции между плинтусом и стеной устраиваются прокладки из
мягкой древесноволокнистой плиты или другого материала.
Плиточные
полы
Плиточные
полы устраиваются в санузлах. Эти полы представляют собой конструкцию, в
которую входят следующие элементы:
Покрытие
из керамических плиток.
Прослойка,
связывающая покрытие с перекрытием.
Стяжка
из цементно-песчаного раствора.
Гидроизоляционный
слой.
Звукоизоляционный
слой.
Плита
перекрытия.
В
коридорах предусмотрены линолиумные полы.
Основанием
под линолиумный пол служит лёгкий бетон. При устройстве пола покрытие из
синтетических материалов укладывается на древесноволокнистые плиты. Раскладка
плит по огрунтованному основанию выполняется в разбежку с зазорами между
листами 3-5 мм.
Наклеиваются плиты на горячей битумной мастике.
При
примыкании полов к стенам особое внимание уделяется звукоизоляции. Полы
отделяются от стен упругими прокладками. Зазоры около 10 мм в примыканиях полов к
стенам перекрываются деревянными плинтусами.
В
санузлах гидроизоляционный ковёр подстилающего слоя заводится на стену на
высоту 0,3 м.Поверх
него устраивается плинтус из керамических плиток на армированном стальной
сеткой цементно-песчаном растворе
Номер
помеще-ния
|
Тип
пола
|
Схема пола |
Элементы пола и их
толщина, мм
|
Площадь,
м2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.8.
Окна и двери.
Окна
запроектированы с тройным остеклением (со стеклопакетами и стеклом изнутри) со
спаренными переплётами, двухстворчатые.
Всего
запроектировано 2 типа окон:
Эскизы
окон
Запроектировано
3 типа дверей:
Эскизы
дверей
Ведомость
проёмов
Марка поз |
Размер проёма в кладке bxh, мм. |
ОК1 |
1790×1500 |
ОК2 |
1330×1500 |
ОК3 |
1200×1500 |
ДБ1 |
900×2000 |
ДБ2 |
600×2000 |
ДБ3 |
1930×2100 |
Спецификация
элементов заполнения
Позиция |
Обозначение |
Марка |
Кол-во |
ОКНА |
ОК1
ОК2
ОК3
|
О3С15 – 17,9СПС
О3С15 – 13,3СПС
ОС12 – 13,3СП
|
15 – 17,9
15 – 13,3
12 – 13,3
|
36
18
2
|
ДВЕРИ |
Д1
Д2
Д3
|
ДВДГ 20-9Ф
ДВДГ 20-6Ф
ДВДГ 21-19,3Ф
|
20 – 9
20 – 6
21 – 19,3
|
66
36
2
|
Спецификация
основных сборных железобетонных конструкций
Поз |
Обозначение |
Наименование |
Количество |
Масса ед., кг |
Примечание |
Плиты перекрытий |
1 |
Серия 1.141-1
выпуск 60
|
ПК36.12-3Т |
54 |
1280 |
|
2 |
ПК36.15-3Т |
168 |
1700 |
|
Фундаменты |
1 |
ГОСТ 13580-85 |
ФЛ12.12-1 |
81 |
780 |
|
2 |
ГОСТ 13580-85 |
ФЛ10.12-1 |
34 |
650 |
|
3 |
ГОСТ 13580-85 |
ФЛ10.24-1 |
4 |
1380 |
|
4 |
ГОСТ 13580-85 |
ФЛ12.24-1 |
8 |
1630 |
|
5 |
ГОСТ 13580-85 |
ФЛ10.8-1 |
18 |
420 |
|
6 |
ГОСТ 13580-85 |
ФЛ12.8-1 |
1 |
500 |
|
Лестничные марши и площадки |
ЛП1 |
Серия 1.152.1-8
выпуск 1
|
2ЛП22.15-4-К |
6 |
1200 |
|
ЛП2 |
ЛПФ28.11-5 |
6 |
900 |
|
ЛМ1 |
Серия 1.151.1-6
выпуск 1
|
1ЛМ27.12.14-4 |
8 |
1520 |
|
ЛМ2 |
Серия 1.251.1-4
выпуск 1
|
2ЛМФ42.15.18-5 |
2 |
1160 |
|
Перемычки |
1 |
Серия 1.038.1-1
выпуск 1
|
5ПБ25-27 |
78 |
338 |
|
2 |
3ПБ21-8 |
36 |
137 |
|
3 |
5ПБ18-27 |
40 |
250 |
|
4 |
3ПБ18-8 |
20 |
119 |
|
5 |
3ПБ25-8 |
2 |
162 |
|
6 |
3ПБ13-37 |
198 |
85 |
|
7 |
Серия 1.038.1-1
выпуск 1
|
1ПБ10-1 |
36 |
20 |
|
8 |
1ПБ13-1 |
24 |
25 |
|
Список литературы
Л.М.Ржецкая,Т.П.Макогон
«Гражданские и промышленные здания» – Мн.Дизайн «Про».2002.
А.С.Козловский
«Кровельные работы» - М. «Высшая школа» .1973
В.Н.Дамье-Вульсон,
Н.Н.Завражин «Устройство полов» - М. «Высшая школа». 1986.
В.М.прасол
«Проектирование жилых и общественных зданий» - Гомель 2005.
А.З.Буханов,
Е.Н. Белоконев, Т.М.Белоконева, А.А.Чистяков «Основы архитектуры зданий и
сооружений» - Феникс 2008.
Б.А.Миткин,
А.И.Титов «Справочное пособие по отделочным работам»- Мн. «Вышейшая школа»
1977.
В.И.Рыженков
«Кровли, крыши, мансарды» - М. «Оникс» 2005.
А.С.Стаценко,
А.И.Тамкович «Технология и организация строительного производства» - Мн.
«Вышэйшая школа» 2000.
|
