БОЛЬШАЯ НАУЧНАЯ БИБЛИОТЕКА
рефераты
Добро пожаловать на сайт Большой Научной Библиотеки! рефераты
рефераты
Меню
Главная
Банковское дело
Биржевое дело
Ветеринария
Военная кафедра
Геология
Государственно-правовые
Деньги и кредит
Естествознание
Исторические личности
Маркетинг реклама и торговля
Международные отношения
Международные экономические
Муниципальное право
Нотариат
Педагогика
Политология
Предпринимательство
Психология
Радиоэлектроника
Реклама
Риторика
Социология
Статистика
Страхование
Строительство
Схемотехника
Таможенная система
Физика
Философия
Финансы
Химия
Хозяйственное право
Цифровые устройства
Экологическое право
Экономико-математическое моделирование
Экономическая география
Экономическая теория
Сельское хозяйство
Социальная работа
Сочинения по литературе и русскому языку
Товароведение
Транспорт
Химия
Экология и охрана природы
Экономика и экономическая теория

Учебное пособие: Портландцемент

Учебное пособие: Портландцемент

Луганский Национальный Аграрный Университет

Кафедра Материаловедения

Тема: ПОРТЛАНДЦЕМЕНТ

Выполнил:

студент 633 гр.

Комаров Роман

Проверил:

Сумасшедший Погостнов

Луганс 2008


Лекция 8. ПОРТЛАНДЦЕМЕНТ

8.1 Сырье и технология изготовления портландцемента

Портландцемент – гидравлическое вяжущее, получаемое тонким измельчением портландцементного клинкера и небольшого количества гипса (1,5...3 %). Клинкер получают обжигом до спекания сырьевой смеси, обеспечивающей в портландцементе преобладание силикатов кальция. К клинкеру для замедления схватывания цемента добавляют гипс. Для улучшения некоторых свойств и снижения стоимости портландцемента допускается введение минеральных добавок.

Производство. Основные операции при получении портландцемента: приготовление сырьевой смеси, обжиг ее до получения цементного клинкера и помол его совместно с добавками. Клинкер имеет следующий химический состав(%): СаО – 62...68, SiO2 – 18...26, А12О3 – 4...9, Fе2О3 – 2...6. Чаще используют известняк и глину в соотношении 3:1. В сырьевую смесь вводят корректирующие добавки и промышленные отходы, обеспечивающие требуемый состав клинкера.

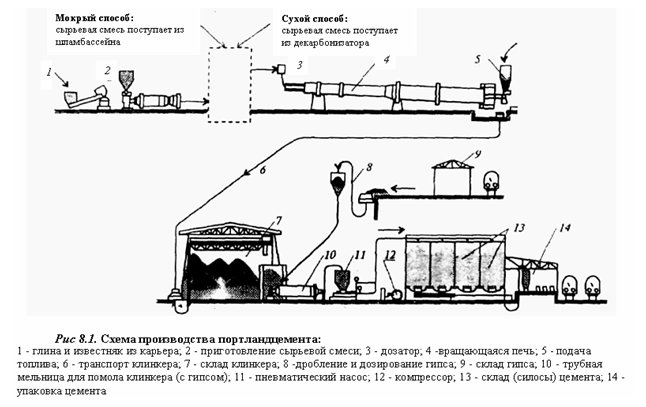

Тщательно подготовленную сырьевую смесь (рис.8.1.) подают на обжиг во вращающуюся печь, диаметром до 7 м и длиной до 185 м. Изнутри печь выложена огнеупорным кирпичом. Печь установлена под небольшим (3...4˚) углом к горизонту и вращается (0,8...1,3 мин-1), благодаря этому сырьевая смесь перемещается в ней от верхнего конца к нижнему, куда подается топливо. Максимальная температура обжига 1450° С. При таких высоких температурах оксид кальция СаО, образовавшийся в результате разложения известняка, взаимодействует с оксидами SiO2, А12О3 и Fе2О3, образующимися при разложении глины. Продукты взаимодействия, частично плавясь и спекаясь друг с другом, образуют портландцементный клинкер – плотные твердые гранулы серого цвета. В состав портландцементного клинкера входят четыре основных минерала (табл. 8.1) и небольшое количество стеклообразного вещества.



Таблица 8.1. Минеральный состав портландцементного клинкера

Минерал Формула Количество, %

Трехкальциевый силикат (алит), C3S

Двухкальциевый силикат (белит), C2S

Трехкальциевый алюминат, C3A

Четырехкальциевый алюмоферрит, C4AF

3CaO · SiO2

3CaO · SiO2

3CaO · AL2O3

4CaO · Al2O3 · Fe2O3

42…65

12…35

4…14

10…18

Примечание: В скобках сокращенное обозначение клинкерных минералов.

Портландцементный клинкер (на 60…80%) состоит из силикатов кальция, из-за чего портландцемент называют силикатным цементом.

Для получения портландцемента клинкер размалывают в трубных или шаровых мельницах с гипсом и другими добавками. Свойства портландцемента зависят от его минерального состава и тонкости помола клинкера. При взаимодействии с влагой воздуха активность портландцемента падает, поэтому его предохраняют от действия влаги. Портландцемент хранят в силосах, а транспортируют в специальных вагонах, автомобилях-цементовозах.



8.2 Твердение и свойства портландцемента

Твердение. При смешивании с водой частицы портландцемента начинают растворяться, причем одновременно может происходить гидролиз (разложение водой) и гидратация (присоединение воды) продуктов растворения с образованием гидратных соединений. По этой схеме взаимодействуют с водой главные компоненты клинкера алит С3S и белит С2S:

2(3СаО · SiO2) + 6Н2O → ЗCаО · SiO2 · 3Н2О + 3Са(ОН)2

2(2СаО· SiO2) + 4Н2О → 3СаО · SiO2 · 3Н2О + Са(ОН)2

Трехкальциевый силикат С3S взаимодействует с водой намного активнее, чем С2S; при взаимодействии силикатов кальция с водой выделяется растворимый в воде компонент Са(ОН)2 –создающий щелочную реакцию в твердеющем цементе; С3S выделяет Са(ОН)2 в 3 раза больше, чем С2S; общее количество Са(ОН)2 достигает 15 % от массы цементного камня.

Алюминат кальция С3А подвергается только гидратации. Этот процесс идет очень быстро с образованием крупных кристаллов 3СаО · А12О3 + 6Н2О → 3СаО · А12О3 · 6Н2О

Добавка гипса, вводимая при помоле клинкера, замедляет схватывание цемента на несколько часов из-за образования эттрингита 3СаО·А12О3·3СаSО4 · (31–33)Н2О, обладающего развернутой поверхностью и экранирования частиц минерала С3А.

Четырехкальциевый алюмоферрит С4АF взаимодействует с водой медленнее, чем С3А, образуя гидроалюминат и гидроферрит кальция.

4CaO · Al2O3 · Fe2O3 + 12 H2O → 3CaO · Al2O3 · 6H2O + CaO · Fe2O3 · 6H2O

Основной продукт твердения портландцемента – гидросиликаты кальция – практически нерастворимы в воде. Они выпадают из раствора сначала в виде геля Гель гидросиликатов кальция со временем кристаллизуется. Остальные продукты взаимодействия клинкера с водой также участвуют в формировании структуры цементного камня и, также влияют на его свойства. Процесс гидратации зерен портландцемента из-за малой их растворимости растягивается на длительное время. Процесс может протекать при наличие воды в твердеющем материале. Качество цемента принято оценивать по прочности, набираемой им через 28 суток твердения.

8.3 Коррозия цементного камня

Коррозия цементного камня. Если вода или водные растворы солей и кислот фильтруются сквозь цементный камень, то начинается его разрушение Коррозия протекает тем интенсивнее, чем выше капиллярная пористость цементного камня В зависимости от действующих коррозионных агентов различают несколько видов коррозии.

Физическая коррозия (выщелачивание). При взаимодействии с водой силикатов кальция выделяется Са(ОН)2, около 15 % от объема всех продуктов твердения. Растворимость Са(ОН)2 в воде около 2 г/л. Поэтому происходит вымывание Са(ОН)2 и вынос его на поверхность. На бетоне появляются белесые выцветы. Чем больше вымывается Са(ОН)2 из цементного камня, тем более пористым он становится. Это вызывает усиление фильтрации воды и т. д. Чтобы увеличить стойкость цементного камня к выщелачиванию, используют цементы с пониженным содержанием С3S, а также добавляют к цементу активные минеральные (пуццолановые) добавки, связывающие Сa(OH)2 в менее растворимые гидросиликаты кальция nCaO·SiO2·mH2O.

Еще сильнее разрушает цементный камень фильтрующаяся через него минерализованная вода. В этом случае внутри цементного камня происходят различные химические реакции между растворенными в воде солями и продуктами твердения цемента.Особенно опасна сульфатная коррозия, вызываемая водой, содержащей сульфат-ион SО2-4 (в частности, растворы СаSО4). причиной разрушения является образование в цементном камне сложного комплексного соединения: гидросульфоалюмината кальция (эттрингит). Он образуется при взаимодействии гидроалюмината кальция, находящегося в цементном камне с поступающими с водой ионами Са2+ и SО2-4 по следующей схеме:

3СаО·А12О3·6Н2О + 3Са2+ + 3SО2--4 + 25Н2О = 3СаО·А12О3·3СаSО4·31Н2О

Объем эттрингита в 2,5 раза превышает объем исходного гидроалюмината, что и вызывает разрушение затвердевшего цементного камня. Это эта же реакция образования эттрингита, но проводимая целенаправленно, используется для получения расширяющихся цементов. Основные пути защиты цементных материалов от коррозии следующие: правильный выбор типа цемента и снижение капиллярной пористости цементного камня.

Свойства портландцемента К ним относятся, тонкость помола, сроки схватывания, равномерность изменения объема при твердении и прочность затвердевшего цементного камня. Истинная плотность портландцемента составляет 2900...3200 кг/м3, насыпная плотность в рыхлом состоянии 1000...1100 кг/м3, в уплотненном – до 1600 кг/м3.

Тонкость помола характеризуется количеством цемента, проходящим через сито с сеткой №008, (размер отверстий 0,08 мм) и его удельной поверхностью. Согласно ГОСТу через сито с сеткой № 008 должно проходить не менее 95 % цемента, при этом удельная поверхность у обычного портландцемента должна быть в пределах 2000...3000см2/г. Сроки схватывания портландцемента- начало, не ранее 45 мин; конец – не позднее 10 ч. Марку портландцемента определяют по пределу прочности при сжатии и изгибе образцов-балочек 40х40х160мм, изготовленных из цементно-песчаного раствора (состава 1:3) стандартной консистенции и твердевших 28 суток. Портландцемент выпускают марок: 400; 500; 550 и 600. Твердение портландцемента сопровождается выделением большого количества теплоты. Так как эта теплота выделяется в течение длительного времени (дни, недели), заметного разогрева цементного бетона или раствора не происходит. Однако, если объем бетона велик (например, при бетонировании плотин, массивных фундаментов), возможен разогрев бетона до температуры 70...80° С, что приведет к его растрескиванию.

При твердении цементное тесто уменьшается в объеме. Усадка на воздухе составляет около 0,5...1мм/м. При твердении в воде цемент немного набухает (до 0,5 мм/м). Изменение объема при твердении должно быть равномерным. Это свойство проверяют на лепешках из цементного теста, которые не должны растрескиваться после пропаривания в течение 3 ч. Неравномерность изменения объема возникает из-за присутствия в цементе свободных СаО и. МgО, находящихся в виде пережога. Портландцементы и шлакопортландцементы применяют для изготовления бетонов и железобетонных конструкций.

8.4 Шлакопортландцемент и др. виды цементов

Разновидности цементов представлены в таблице 8.2.

Таблица 8.2. Разновидности портландцемента

Виды портландцемента Состав и технология получения Свойства и область применения
1 2 3
Пластифицированный (гидрофильный) Помол клинкера с добавкой 0,25% сульфитно-дрожжевой бражки в пересчете на сухое вещество Марки 300, 400, 500. Повышенная подвижность бетонной смеси. Применяют в монолитных бетонных и железобетонных конструкциях.
Гидрофобный (водоотталкивающий) При помоле клинкера вводят 0,06…0,3 мас., %, гидрофобизирующей добавки (мылонафт и др.) Повышенная подвижность бетонной смеси и морозостойкость бетона М400.
Быстротвердеющий (БТЦ)

Отличается повышенным содержанием С3S и C3A (трех кальциевого силиката и трех кальциевого алюмината.) Более тонкий помол цемента с уд. поверхностью S=3500…4000см2/г

Быстрое нарастание прочности в начальный период твердения.
Сульфатостойкий

Изготавливают из клинкера с содержанием С3S не более 50% и С3А не более 5%, не содержит активных и инертных добавок.

М400.Повышенная сульфатостойкость, замедленное твердение в начальные сроки.
Шлакопортландцемент Совместный помол клинкера, доменного шлака 30…60мас., % и природного гипса.

Марки 300, 400, 500. Плотность 2,8…3,0г/см3,ρнас=1000…1400кг/м3, нормальная густота цементного теста 25…28%.

Пуццолановый цемент Совместный помол клинкера, природного гипса и 20…40 масс., % активной минеральной добавки или тщательное смешение тех же материалов измельченных раздельно. Применяют для подводных сооружений. М 300, 400. Замедленный рост прочности, высокая водопотребность. Повышенная водонепроницаемость, водостойкость, пониженная воздухостойкость.
Особобыстро-твердеющий, ОБТЦ

Помол клинкера удельной поверхности до 6000см2/г, Содержит, мас., %: С3S…58; С2S…19; С3А…8; С4АF…14.

Активность до 70МПа, отличается быстрым нарастанием прочности в первые сутки и к 28 суточному твердению.
Белый и цветной цементы Изготовляют совместным помолом маложелезистого клинкера, получаемого обжигом смеси мела и белых каолинитовых глин. При помоле клинкера в мельницах применяют фарфоровые шары и футеровку. При помоле вводят 5…6% белого диатомита и природного гипса. Сорта по белизне: высший, БП-I БП-II. М300, 400, 500. При введении щелочестойких пигментов получают цветные цементы применяемые при отделочных работах.
Тампонажный Изготавливают совместным помолом клинкера и двуводного гипса. Допускаемое количество активных добавок не более 15% и 10% инертных для «холодных» скважин и для «горячих» - добавки – активных минеральных или граншлака в количестве не более 15%.

Для «холодных» скважин: начало схватывания не ранее 2 час, конец не позднее 10 часов. Температура твердения 22±2оС, Rсж не ниже 2,7 МПа через двое суток твердения.

Для «горячих» скважин: начало схватывания не ранее 1ч 45мин, конец схватывания не позднее 4ч 30мин.

Температура твердения - 75±3оС. Rсж не ниже 6,2МПа.

Портландцемент для производства асбестоцементных изделий Клинкер получают обжигом сырьевой смеси до спекания с преобладающим содержанием силикатов кальция. Допускается введение 3,0 мас, % добавок улучшающих свойства цемента Начало схватывания не ранее через 1ч 30мин. Конец не позднее 12 часов. М400, 500.

Глиноземистый цемент – быстротвердеющее и высокопрочное гидравлическое вяжущее вещество, получаемое путем тонкого измельчения клинкера, содержащего преимущественно низкоосновные алюминаты кальция.

Однокальциевый алюминат СаО·Al2O3 определят быстрое твердение и др. свойства. В нем содержатся и другие алюминаты кальция, например, 2СаО·Al2O3. Цемент изготовляют из известняка СаСО3 и бокситов содержащих глинозем Al2O3·nH2O. Получают этот цемент путем плавки в доменной печи бокситовой руды и железного лома. При этом доменная печь одновременно выдает чугун и шлак, представляющий собой клинкер глиноземистого цемента.

Глиноземистый цемент марок 400, 500 и 600 обладают необычно быстрым твердением через трое суток и нормальными сроками схватывания. Начало схватывания не ранее 30мин. и конец схватывания не позднее 12 часов, тепловыделение при твердении в 1,5 раза больше, чем у портландцемента. В продуктах гидратации глиноземистого цемента не содержится гидроксида кальция, Са(ОН)2 и трехкальциевого шестиводного гидроалюмината (С3·А·Н6), если температура твердения не превышает 25оС, поэтому бетон на глинозёмистом цементе более стоек по сравнению с портландцементом против выщелачивания Са(ОН)2, а также в растворах сульфата кальция и магния (в морской воде). Однако затвердевший глиноземистый цемент разрушается в растворах кислот и щелочей, поэтому глиноземистый цемент нельзя смешивать с портландцементом и известью.

С учетом специфических свойств и высокой стоимостью глиноземистый цемент предназначается для получения быстротвердеющих, а также жаростойких бетонов и растворов и расширяющихся цементов.

Расширяющиеся и безусадочные цементы.

Состав цемента дает возможность регулировать количество и скорость образования кристаллов гидросульфоалюмината кальция (3СаО·Al2O3·3CaSO4·31H2O) и избежать появления больших напряжений, вызывающих растрескивание затвердевшего цементного камня.

Расширяющийся портландцемент (РПЦ) получают совместным тонким измельчением в мас., % портландцементного клинкера – 58…63, глиноземистого шлака или клинкера – 5…7, гипса – 7…10, доменного граншлака или другой активной минеральной добавки – 23…28. РПЦ отличается быстрым твердением в условиях кратковременного пропаривания, высокой плотностью и водонепроницаемостью цементного камня и способностью расширяться при постоянном увлажнении в течение первых трех суток.






17.06.2012
Большое обновление Большой Научной Библиотеки  рефераты
12.06.2012
Конкурс в самом разгаре не пропустите Новости  рефераты
08.06.2012
Мы проводим опрос, а также небольшой конкурс  рефераты
05.06.2012
Сена дизайна и структуры сайта научной библиотеки  рефераты
04.06.2012
Переезд на новый хостинг  рефераты
30.05.2012
Работа над улучшением структуры сайта научной библиотеки  рефераты
27.05.2012
Работа над новым дизайном сайта библиотеки  рефераты

рефераты
©2011
